减压阀配套传动连杆结构设计

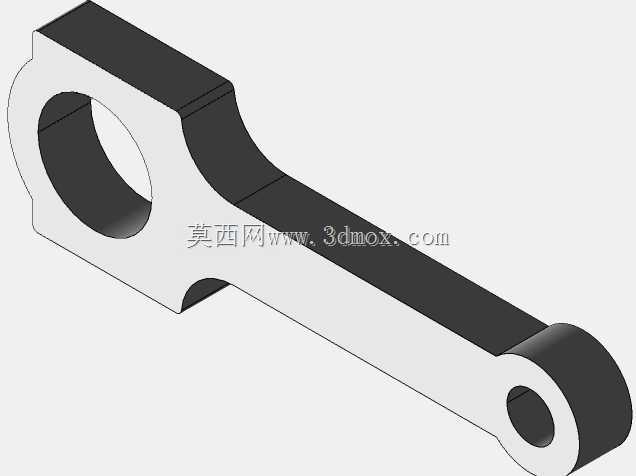

　　该连杆作为减压阀内部的核心传动受力构件，在压力调节回路中承担着将阀芯位移与调压弹簧预紧力进行动态传递的关键作用，直接决定减压阀输出压力的稳定性与调节响应灵敏度。从实际工况适配角度出发，设计时优先考虑了长期往复摆动下的结构可靠性，两端的铰接孔分别对应减压阀内的阀芯连接端与调压驱动端，孔位的同轴度公差控制在0.02mm以内，避免传动过程中出现卡滞、偏磨问题，保障压力调节过程的线性度。杆身采用变截面过渡结构，在两端铰接位置做了加厚处理，对应应力集中区域做了圆弧过渡，既能够承受调压过程中产生的交变拉压载荷，又尽可能控制了零件自身重量，降低运动过程中的惯性冲击，适配减压阀高频小幅调节的工作特性。

　　在安装边界层面，两端铰接孔的孔径匹配常规减压阀通用的销轴尺寸，杆身的整体长度严格适配对应通径减压阀的内部腔体空间，安装时无需对原有阀腔结构做额外改动，可直接替换同规格的老旧连杆部件，适配工作压力在0.1-1.6MPa区间的直动式减压阀产品。设计过程中充分考虑了零件的加工工艺性，杆身主体的平面结构可通过常规铣削加工完成，铰接孔采用镗削工艺保证尺寸精度与表面粗糙度，无需特殊定制的加工刀具，适合批量生产加工。

　　实际应用场景覆盖工业供气管网、民用供水调压系统、气动设备回路等多个使用减压阀的领域，在工作过程中，当阀后压力出现波动时，连杆会随阀芯的位移产生小幅摆动，同步带动调压机构调整弹簧压缩量，快速将阀后压力拉回设定区间，其结构刚度直接影响压力调节的超调量与稳定时间，设计时通过有限元仿真对杆身受力进行了校核，确保在1.5倍额定载荷下不会出现塑性变形，长期运行无疲劳断裂风险。杆身表面无多余的凸起结构，安装后不会与阀腔内部的其他构件产生运动干涉，铰接孔位置预留了润滑脂存储的微小间隙，可降低长期往复摆动的磨损量，延长零件的整体使用寿命。
