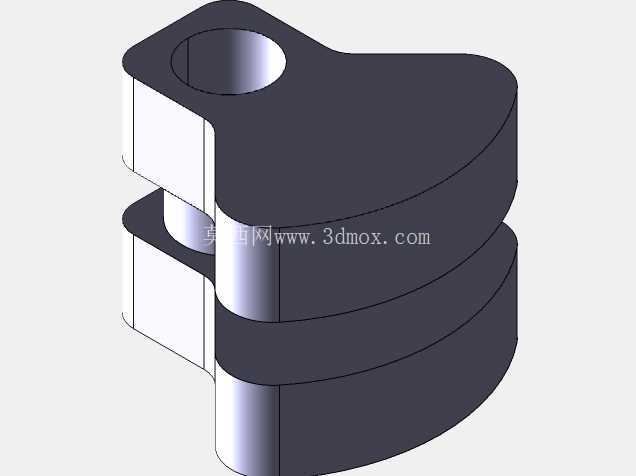

在往复式动力机械的传动链路里,这类双叠层结构的曲柄是衔接活塞与动力输出轴的核心铰接部件,常见于小型内燃动力单元、往复式压缩机构、专用液压执行机构的动力转换环节,负责把活塞的直线往复运动转化为回转运动,或是把回转扭矩转化为活塞的直线推拉力,整个传动过程的力传递平顺性、铰接部位的耐磨寿命,都和曲柄的结构设计直接挂钩。从实际装配场景来看,这类曲柄的安装边界需要严格匹配配套活塞的销孔同轴度要求,上端的单铰接孔用于对接动力输入或输出的转轴,孔壁的厚度设计经过载荷校核,能够承受往复运动过程中周期性变化的剪切力与径向挤压力,不会在高频交变载荷下出现孔位变形、开裂的问题。
叠层式的夹槽结构是这个部件的核心设计特点,两层平行的支撑臂之间预留的间隙刚好可以容纳活塞连杆端部的铰接头,安装时连杆头嵌入夹槽后通过销轴贯穿固定,这种双侧支撑的结构相比单侧悬臂的曲柄,能大幅降低销轴工作时的弯曲应力,让铰接部位的受力更均匀,减少长期运行后的销轴磨损旷量,提升整个传动副的使用寿命。设计过程中首先要确定的是铰接孔的中心距,这个尺寸直接决定了活塞的行程长度,中心距的公差需要控制在极小的范围内,否则会导致活塞行程超差,出现撞缸、压缩比不符合设计要求的问题;夹槽的宽度尺寸要和配套连杆的端部厚度做间隙配合,间隙过大会导致传动过程中出现冲击异响,间隙过小则会造成装配困难,运动过程中出现卡滞。
外形上的圆弧过渡设计并非单纯为了美观,所有的棱角位置都做了圆角处理,一方面是为了减少热处理过程中的应力集中,避免部件淬火时在棱角位置出现裂纹,另一方面也能避免运动过程中尖锐棱角剐蹭周边的机壳、管路等相邻部件,同时减少部件运转时的空气阻力,在高速往复运动场景下能降低不必要的动能损耗。部件的三个柱面铰接位都做了等直径的同轴度设计,确保装配后销轴可以顺畅穿入,不会出现别劲的情况,叠层臂的厚度经过抗弯强度校核,在承受最大活塞推力的工况下,臂体的变形量控制在允许的弹性变形范围内,不会出现塑性变形导致传动精度下降。从实际使用场景出发,这类曲柄在装配时需要在铰接孔内加装耐磨衬套,衬套和曲柄本体的孔位采用过盈配合,日常维护时只需要更换衬套就可以恢复铰接精度,不需要整体更换曲柄,能大幅降低设备的后期维护成本。在做三维建模的时候,需要重点关注夹槽内侧的平面平行度要求,两个支撑臂的内侧平面如果出现平行度超差,会导致连杆铰接头在槽内出现偏磨,缩短铰接副的使用寿命;上端铰接孔的轴线和下端两个叠层孔的轴线需要保证严格平行,否则会导致整个传动机构出现运转卡滞、负载异常增大的问题。
这类结构的曲柄相比整体式的单臂曲柄,在同等重量下拥有更高的结构强度,适合在安装空间紧凑、载荷较大的小型动力设备中使用,安装时需要注意曲柄的轴向定位,通过轴肩或者卡簧固定轴向位置,避免运转过程中出现轴向窜动,导致连杆从夹槽中脱出引发设备故障。在不同的应用场景下,可以根据实际载荷大小调整叠层臂的厚度、铰接孔的直径以及中心距尺寸,不需要改动整体的结构形式就能适配不同功率等级的动力单元,具备较强的结构通用性。建模过程中所有的倒角、圆角尺寸都需要符合机械加工的工艺要求,避免出现无法加工的尖锐内角,孔位的端面都做了锪平处理,确保装配时衬套、销轴的端面可以和曲柄端面紧密贴合,不会出现装配间隙。
- 上一篇:CGT326锥台型库存支撑基座结构设计
- 下一篇:曲柄连杆传动机构三维结构设计
- 全部评论(0)
- 模板大小: 149.75 KB
- 售价:5金币
- 下载次数: 15
- 系统要求: CATIA
- 软件分类: 通用机械零部件
