减压阀用马耳他十字星型槽盘结构件

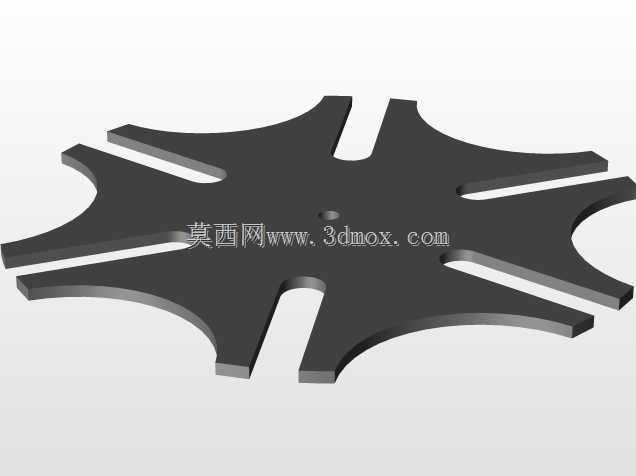

　　这款槽盘类构件是间歇传动类减压阀的核心间歇分度执行零件，采用对称六槽星型外轮廓设计，整体为扁平盘状结构，中心预留定位安装孔，可直接套接在阀杆的定位轴段上，依靠孔轴配合完成周向基础定位，无需额外设计复杂的定位卡合结构，装配时仅需在轴端加装防松挡圈即可完成轴向固定，大幅降低了减压阀阀组内部的装配复杂度。

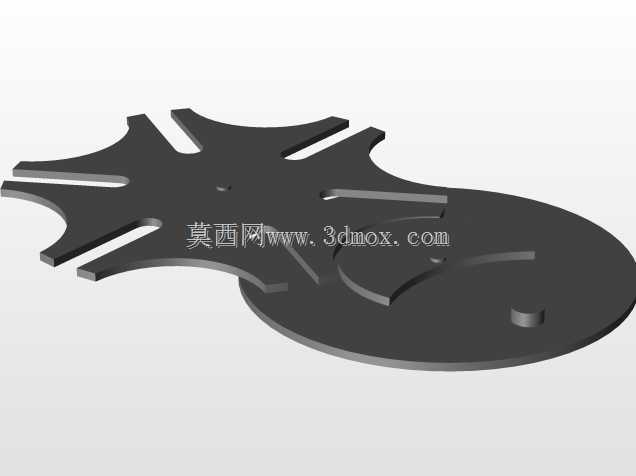

　　从实际工况适配角度看，这类构件主要适配小通径减压阀的间歇压力调节工位，当阀组前端的驱动销轮匀速转动时，盘体上的径向开槽会与销轮的圆柱销依次啮合，每转动一圈可带动槽盘完成六次固定角度的分度转动，每次转动角度为60度，转动到位后盘体的外圆弧面会与销轮的锁止弧面完全贴合，实现分度过程中的静态锁止，避免阀瓣在非调节状态下出现位置偏移，保证阀后输出压力的稳定性，不会因为管路介质的脉动冲击出现调压漂移问题。

　　设计过程中重点考量了啮合过程的冲击控制，所有开槽的端部都做了圆弧过渡处理，避免销轮入槽时出现刚性碰撞，降低长期运行过程中的接触应力集中，延长构件的疲劳使用寿命；盘体的外轮廓锁止弧与开槽的衔接位置做了微小的切入倒角，保证销轮的圆柱销可以顺畅滑入槽内，不会出现卡滞、顶死的问题，即使在介质含有少量微小杂质的工况下，倒角结构也能预留一定的容屑空间，降低杂质卡滞导致的传动失效概率。

　　从安装边界来看，该构件整体厚度较薄，适配减压阀内部的紧凑安装空间，安装时不需要额外预留较大的轴向避让空间，径向尺寸完全匹配阀腔的内部通径，不会与阀腔内壁产生运动干涉；槽道的宽度与驱动销的直径采用间隙配合设计，配合间隙控制在0.02-0.05mm之间，既保证传动过程的灵活性，又能控制分度转角的误差在允许范围内，确保每次调压的开度一致，保证压力调节的精度。这类结构除了应用在减压阀的分度调节机构中，也可迁移应用在其他需要固定角度间歇送进、工位切换的小型流体控制设备中，结构简单可靠，加工难度低，采用常规的冲压或者线切割工艺即可完成成型，不需要复杂的五轴加工工序，适合批量生产应用。
