对夹式威化饼蝶阀工业结构设计

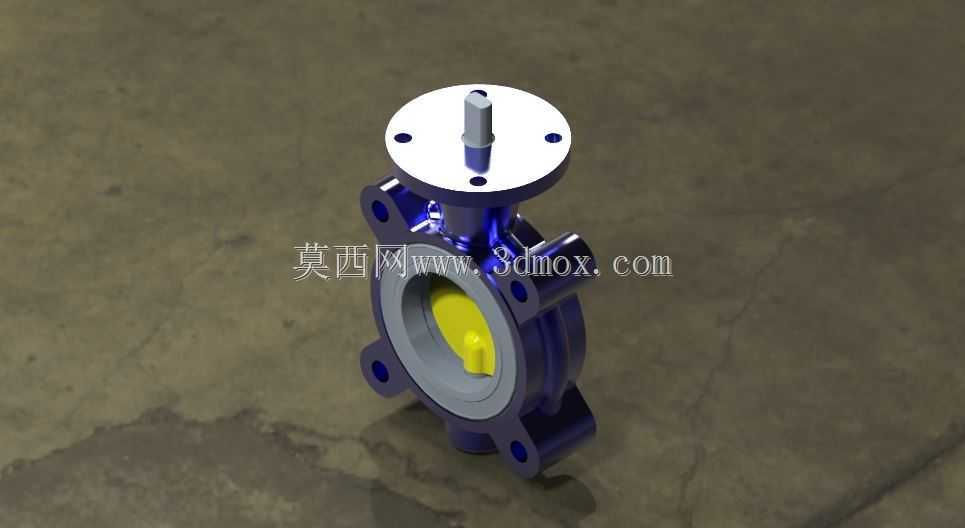

　　这款对夹式蝶阀的结构设计，核心围绕中小口径工业流体管路的截断与调节需求展开，适配给排水、暖通、轻工制程等多类常规工况的管路布设场景。从实际安装边界来看，整体采用对夹式连接结构，阀体两侧带对称分布的安装耳孔，可直接夹持在两片管路法兰之间完成固定，不需要额外配置法兰端结构，相比同口径法兰式蝶阀能缩短近三分之一的轴向安装尺寸，对于安装空间局促的管段、集成化阀组排布场景十分友好，安装时只需对齐法兰螺栓孔位，均匀锁紧螺栓即可完成固定，能有效降低管路布设的空间占用成本。

　　功能特性层面，阀板采用偏心密封结构设计，密封副采用软硬复合的接触形式，阀座与阀板的接触压力随关闭行程逐步均匀加载，既能保证低压工况下的零泄漏截断效果，又能减少阀板开关过程中与密封座的摩擦行程，降低操作扭矩，日常手动操作无需搭配大规格助力手柄，配套气动、电动执行器时也可选用更小扭矩规格的驱动部件，控制整体采购成本。顶部的阀杆连接端采用标准方轴配合法兰安装面，可直接适配市面主流的手动涡轮头、气动执行器、电动执行机构，不需要额外加工转接结构，方便用户根据现场控制需求灵活选配驱动方式。

　　设计思路上，整体结构做了轻量化优化，阀体采用流线型流道设计，介质流经阀腔时的流阻系数远低于同口径截止阀，全开状态下阀板处于流道中心平行位置，对介质的扰流作用极小，可减少管路输送过程中的压损，适合大流量、低粘度介质的输送场景。阀杆采用防吹出结构设计，阀杆与阀体接触位置配置多级密封填料，即使在带压工况下也不会出现阀杆脱出、介质外漏的问题，满足常规工业管路的安全运行要求。从结构细节来看，阀体的安装耳孔做了加厚处理，可承受法兰锁紧时的压紧应力，长期使用不会出现耳孔变形、密封失效的问题；阀板边缘做了圆弧过渡处理，开关过程中不会刮伤密封座表面，能有效延长密封件的使用寿命，减少日常维护的频次与成本。
