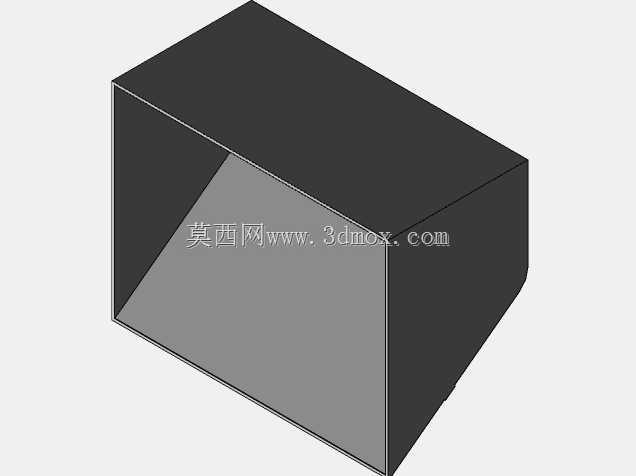

工业物料输送用斜口方形料斗结构

　　在散料输送、生产线物料中转的工况场景里，这类斜口方形输送斗常作为上游料仓与下游输送线的衔接部件，承担物料暂存、定向导流的核心作用，常见于粮食加工、五金件分拣、建材散料输送、包装线进料端等工位，用来衔接振动给料机、皮带输送机或者斗式提升机的进料口，避免物料下落过程中出现撒料、卡滞、堆积架桥的问题。从结构设计来看，整体采用方形直筒加斜向导流面的构型，直段部分的方形截面可以最大化匹配上游出料口的安装边界，不管是和方形料仓出口对接，还是和人工倒料工位的操作台衔接，都能减少对接处的缝隙漏料问题，直段的垂直壁面可以让物料在暂存过程中保持稳定的堆积状态，不会因为壁面倾斜导致物料提前滑落，方便控制给料节奏。

　　斜向导流面的角度设计是这类料斗的核心，角度设置需要匹配所输送物料的安息角，针对颗粒状、小块状的常规工业散料，斜面倾角要大于物料安息角5到8度，保证物料能依靠自重顺利滑落到下游输送设备上，不会在斜面上残留堆积，同时斜面和直壁的衔接处做了圆弧过渡处理，避免直角位置卡塞形状不规则的物料，减少物料残留带来的混料、清理难度大的问题。整体壁厚设置为3mm，采用钣金折弯焊接的工艺即可实现加工，这个壁厚可以满足常规散料输送的强度需求，在物料持续冲击斜面和壁面的工况下，不会出现壁面变形、焊缝开裂的问题，同时不会因为壁厚过大增加不必要的自重，降低安装支架的负载要求。

　　安装边界上，方形直筒的上端面可以根据对接设备的尺寸做法兰翻边，通过螺栓和上游料仓或者出料口锁紧固定，下端的斜口出料端可以匹配下游皮带机的导料槽宽度，保证物料全部落到输送皮带的承载范围内，不会出现偏载撒料的情况。在实际选型应用中，这类结构的输送斗不需要额外配置动力部件，完全依靠物料自重实现导流给料，维护成本极低，针对有耐磨需求的工况，还可以在斜向导流面的内侧衬贴耐磨橡胶或者耐磨钢板，延长部件的使用寿命，针对有防尘需求的工位，还可以在上端对接处加装密封胶条，减少粉尘外溢。

　　设计这类结构的时候，需要提前核算料斗的有效容积，匹配上游工位的单次给料量，避免料斗容积过小出现溢料，或者容积过大导致物料堆积压实出现下料不畅的问题，同时斜口的出料速度要和下游输送线的运行速度匹配，避免出料速度过快导致输送线物料堆积过载。
