矿用皮带输送机架结构三维设计

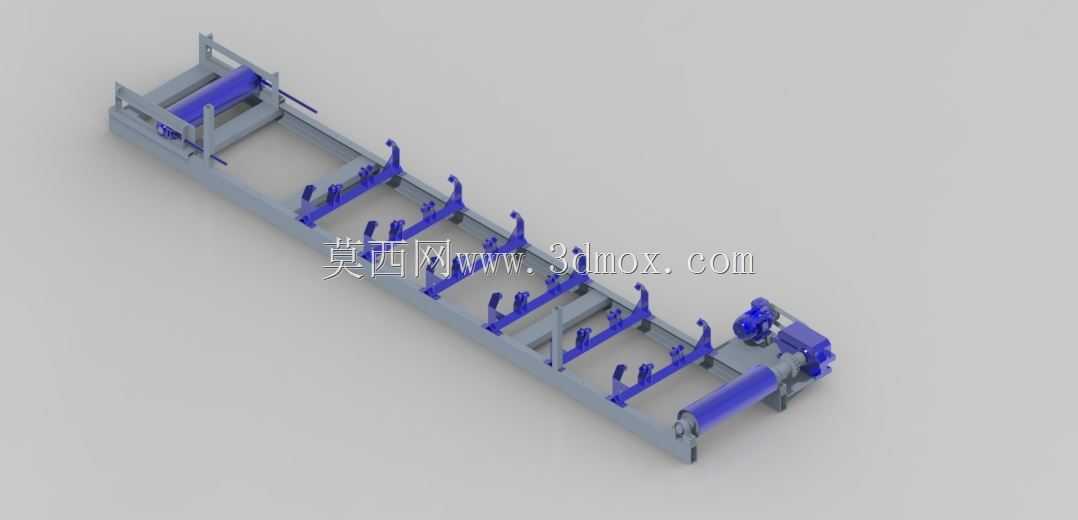

　　这套结构针对矿山散料输送场景设计，主要承担矿区开采过程中矿石、矿渣等散状物料的长距离转运承载功能，适配露天采矿场、选矿厂物料转运段的作业需求，可匹配常规带宽的皮带输送系统，解决矿区复杂地形下物料连续输送的机架承载问题。从结构设计逻辑来看，整体采用分段式长梁框架布局，主框架采用型钢焊接拼接的结构形式，兼顾刚性与加工便捷性，框架上沿等距布置多组可调式托辊安装座，托辊座预留了调节余量，可根据皮带运行的跑偏情况快速调整托辊角度，无需整体拆卸机架即可完成皮带纠偏作业，大幅降低现场运维的调整难度。

　　机架两端分别设置传动滚筒与改向滚筒的安装位，其中传动端预留了驱动单元的安装接口，可直接匹配对应功率的减速驱动组件，驱动组件采用侧挂式安装布局，减少整机横向占用空间，适配矿区狭窄作业面的安装边界。设计过程中充分考虑矿区重载作业的载荷特性，托辊安装位的支撑筋板做了加厚处理，主框架的连接节点均采用加强筋补强，避免长期承受矿石冲击载荷出现焊缝开裂、结构变形的问题。机架底部预留了地脚安装孔位，可通过膨胀螺栓或预埋螺栓与混凝土基础固定，安装时需保证两端滚筒的同轴度误差控制在允许范围内，同时保证各托辊组的上表面处于同一支撑平面，避免皮带运行过程中出现局部受力不均导致的磨损加剧问题。

　　整套结构的托辊排布采用槽型托辊组布局，可有效增大散料的承载截面积，提升输送过程中的物料稳定性，避免大坡度输送时出现物料滑落的情况，两侧的立辊可对皮带运行形成侧向约束，减少皮带边缘与机架的剐蹭损耗。机架的分段式设计也方便矿区现场的转运与组装，单段结构长度控制在常规运输尺寸范围内，无需大型吊装设备即可完成现场拼接，适配矿区交通不便、吊装设备不足的作业条件。
