倾斜式皮带输送上料设备结构设计

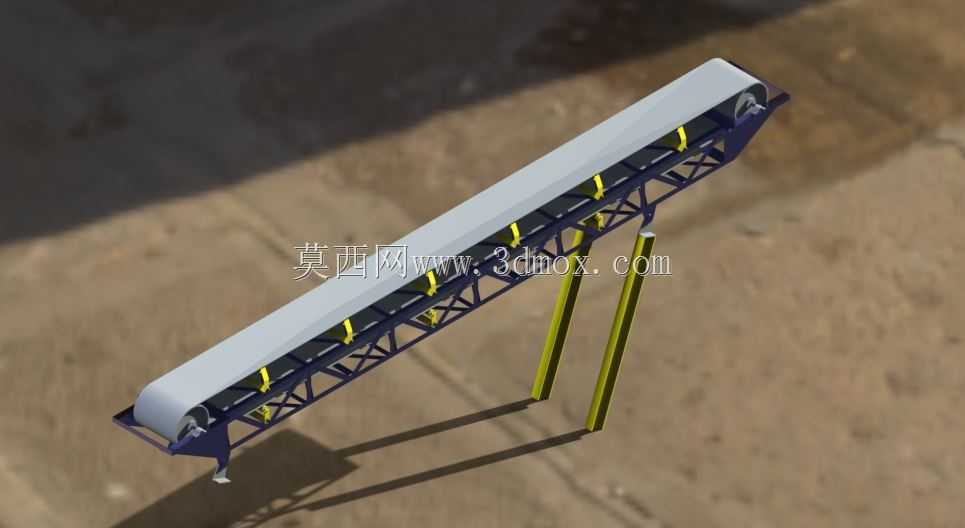

　　这款倾斜布置的带式输送结构，主要面向散料、袋装物料的短距离高程转运场景，常见于粮食仓储转运、建材砂石上料、生产流水线工序间物料传递、矿山小块物料输送等作业环节，可根据现场进料、出料点的高度差调整支腿安装高度，适配不同场地的高差衔接需求。设备主体采用桁架式机架结构，相比槽钢焊接的一体式机架，在保证整体结构刚度的前提下有效降低了自重，桁架腹杆采用三角形排布，可抵消皮带运行过程中产生的纵向振动与侧向偏移力，支腿采用双立柱斜撑结构，底部预留地脚螺栓安装孔，可直接固定在混凝土基础或者钢结构平台上，安装时需保证两侧支腿的高度差控制在允许范围内，避免皮带运行时出现跑偏现象。

　　输送面的托辊组采用槽型排布，可增大散料输送时的物料堆积截面积，防止颗粒状物料在倾斜输送过程中向下滑落，上托辊间距根据输送物料的容重调整，下托辊主要承托回程段皮带，减少皮带下垂量。驱动端设置在设备高位处，可增大皮带与驱动滚筒的包角，提升传动效率，降低皮带打滑概率，尾部设置张紧结构，可通过调整丝杆位置补偿皮带长期运行产生的蠕变伸长量，保证皮带始终处于合适的张紧状态。两侧机架上沿设置挡边结构，可避免物料在输送过程中从侧边撒落，头部滚筒处设置清扫器，可刮除粘附在皮带表面的残留物料，减少回程段带料造成的场地污染与皮带磨损。

　　设计过程中重点校核了倾斜角度与物料安息角的匹配关系，保证输送不同粒度、不同摩擦系数的物料时不会出现滚料、滑料问题，同时对机架的整体挠度进行了有限元验证，在满载工况下机架中部的最大下挠量控制在允许范围内，不会出现托辊组错位、皮带跑偏等问题。设备的安装边界需预留两侧检修空间，便于后期更换托辊、调整皮带张紧度，头部落料点位置可衔接下游料斗、其他输送设备或者加工设备进料口，尾部进料段可设置导料槽，控制进料时的物料落点，减少物料对皮带的直接冲击。
