手动螺旋式管夹持虎钳结构设计

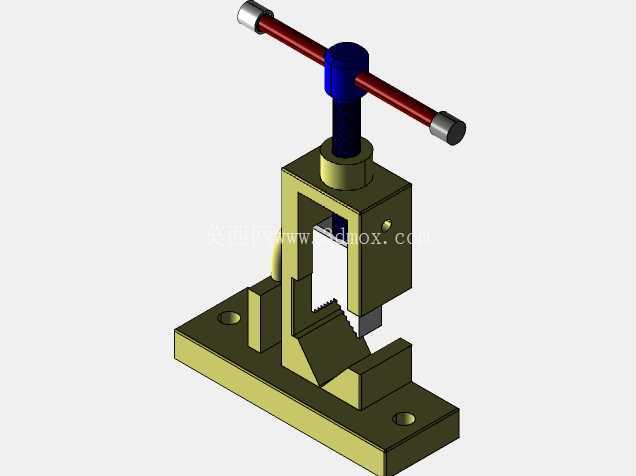

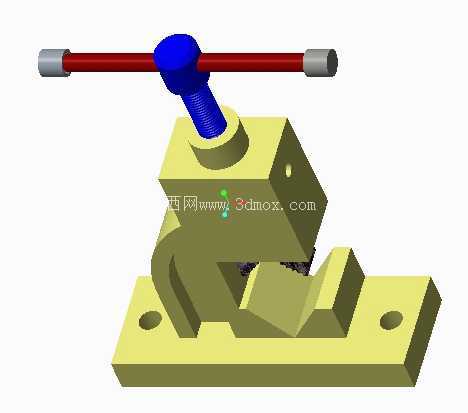

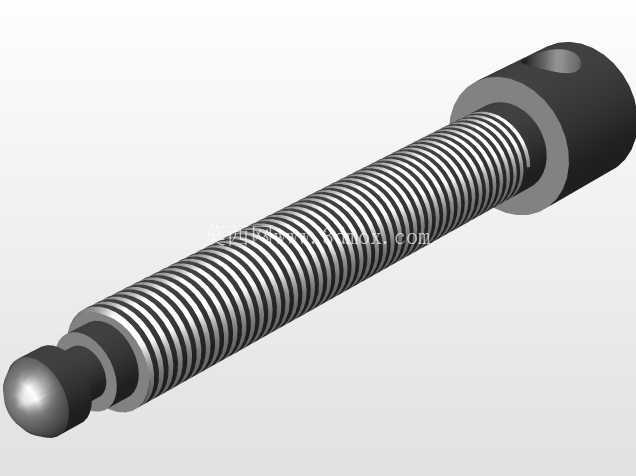

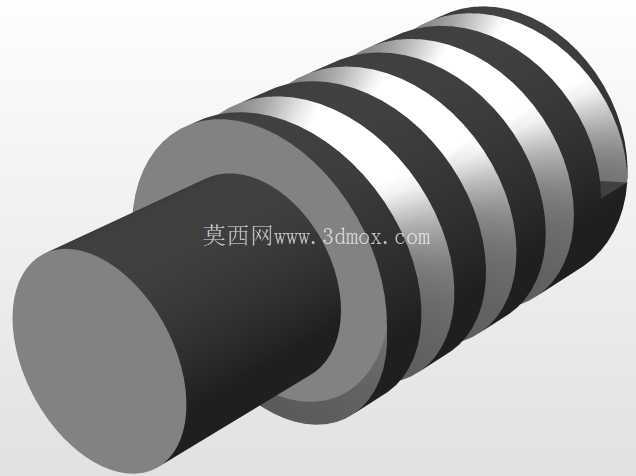

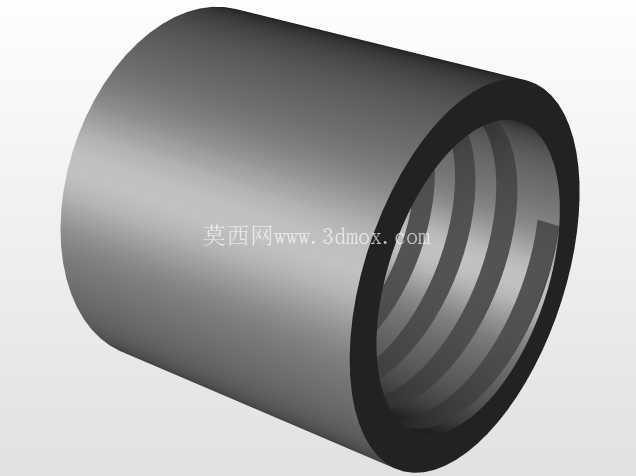

　　这款手动螺旋夹紧的管类夹持虎钳，是钳工装配、管件加工场景里的基础工装，日常在小批量五金加工、水电管路预制、机加工序辅助工位上的使用频率极高，区别于普通平口钳的平钳口设计，它的夹持面做了适配圆管类工件的弧形咬合结构，能避免圆管装夹时出现打滑、压伤管壁的问题，装夹时不需要额外搭配V型块辅助定位，单靠钳体本身就能完成不同直径圆管、棒料的固定作业。从结构设计逻辑来看，整体采用了经典的螺旋进给传动方案，顶部的长操作杆是力臂放大结构，操作人员只需要施加较小的径向力，就能通过梯形传动螺杆将扭矩转化为钳口的轴向夹紧力，梯形螺纹的自锁特性可以保证装夹完成后不会因为加工过程中的振动出现松脱，不需要额外增加锁止结构就能维持稳定的夹持力，传动螺杆和活动钳身的连接部位做了嵌入式的回转配合设计，螺杆转动时不会带动活动钳身发生周向偏转，保证钳口始终和固定钳身保持平行对位。

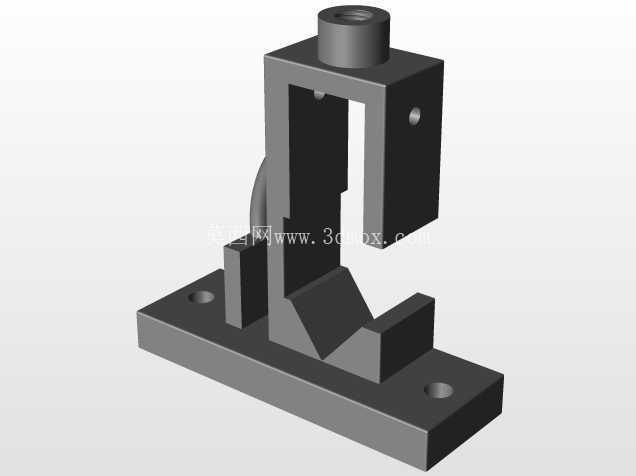

　　底座部分采用了带安装孔的平板式结构，两个对称布置的通孔可以通过螺栓直接固定在钳工台、机床辅助工作台面上，安装时不需要额外制作转接板，只要工作台面的螺栓孔位和底座孔距匹配就能完成快速固定，整体的安装边界非常规整，底座的下表面做了全平面铣平处理，安装后不会出现翘曲、晃动的问题，固定钳身和底座采用一体化的铸造结构设计，整体刚性足够承受锯切、套丝、轻度打磨等作业带来的冲击力，不会因为长期受力出现连接部位开裂的问题。钳身的导向部位做了加宽的滑动配合面，活动钳身进给过程中的行程直线度有足够保障，不会因为长期使用出现导向间隙过大、钳口错位的问题，日常维护只需要定期在螺杆传动部位、滑动配合面涂抹润滑脂就能维持顺畅的操作手感，不需要复杂的拆解保养。

　　在实际使用场景里，它既可以完成金属圆管的套丝、切割作业夹持，也可以适配小型方料、异型件的轻度加工作业，钳口的咬合齿做了钝化处理，夹紧薄壁管件时不会因为应力过于集中造成管壁变形，对于壁厚1mm以上的金属管、硬质塑料管都能实现稳定夹持，操作时不需要外接气源、电源，完全靠手动操作就能完成所有装夹动作，非常适合流动维修工位、小型加工门店、学校金工实训场地这类没有复杂动力配套的场景使用，整体结构没有冗余的复杂零件，加工制造的难度低，后期易损件更换也非常方便，螺杆、操作杆这类通用零件出现磨损后可以直接替换标准件，不需要定制特殊配件。
