机加工台用螺旋夹紧式虎钳结构设计

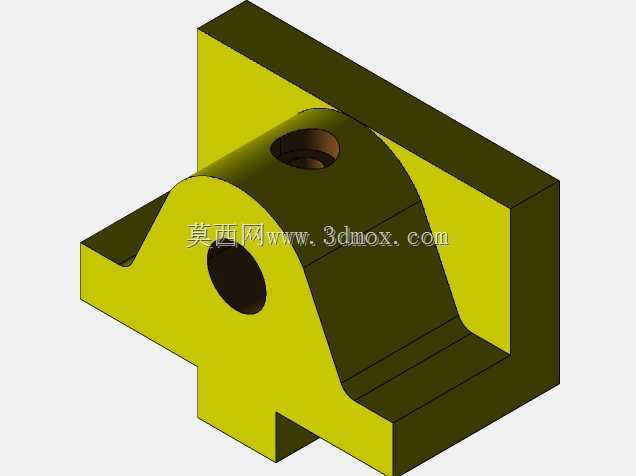

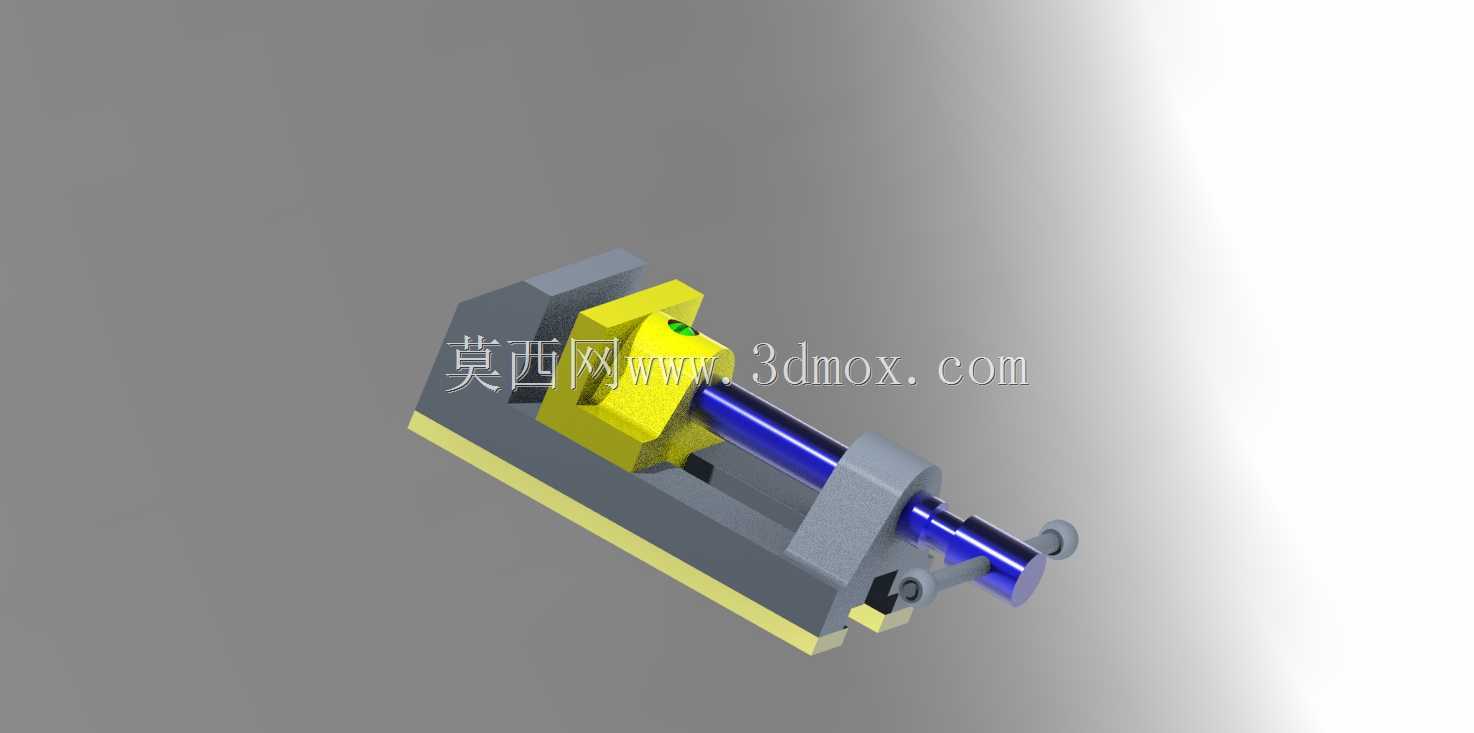

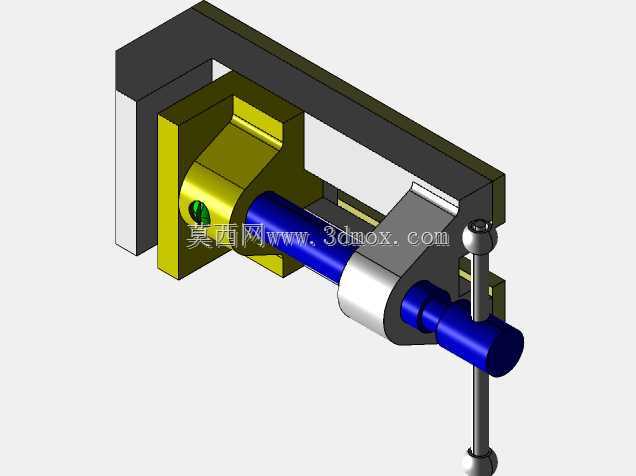

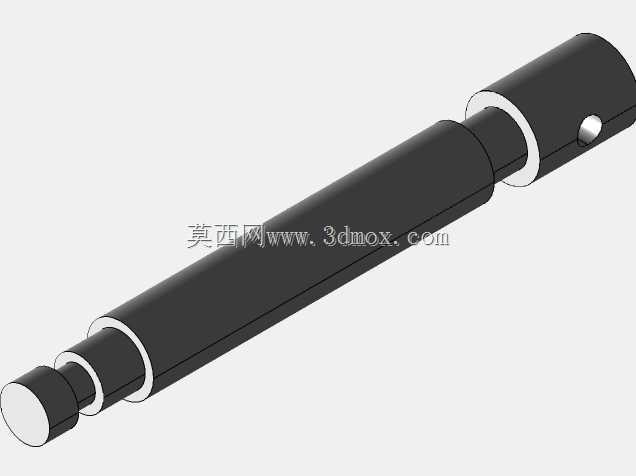

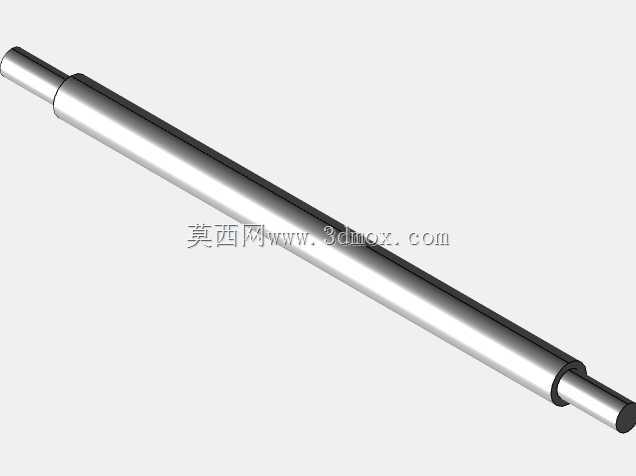

　　这款虎钳结构主要面向小型机加工工位、钳工装配台的工件装夹场景，日常可承担小型金属零件铣削、钻孔、锉修、装配对位时的夹持固定工作，是工位级工装里使用频率极高的通用夹紧部件。从结构功能来看，整体采用固定钳身搭配活动钳口的经典螺旋传动布局，固定钳身通过底部的安装基面与工作台台面贴合，预留的安装槽位可配合T型螺栓完成工位固定，活动钳口沿钳身的导向导轨做直线往复运动，转动端部的摇臂即可带动传动丝杆旋转，推动活动钳口向固定钳口靠近，实现对工件的夹紧动作，丝杆的梯形螺纹传动具备自锁特性，夹紧后不会因加工过程中的振动出现松脱，能稳定维持夹持力。

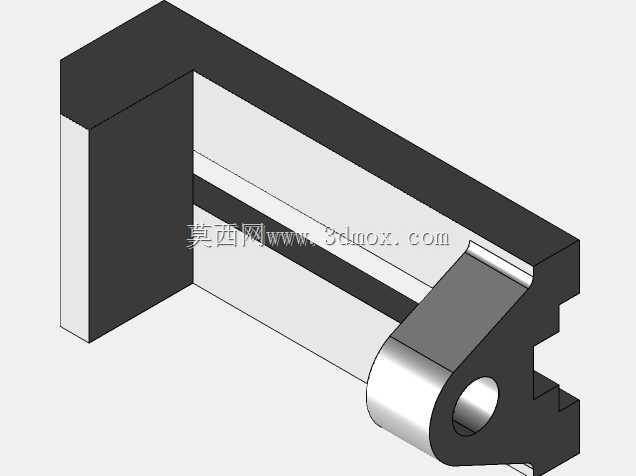

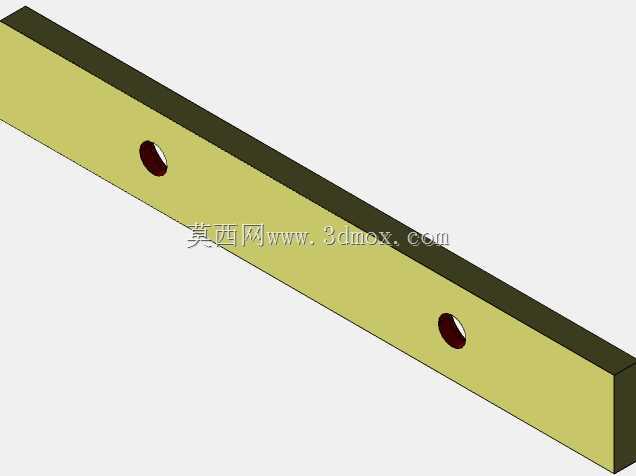

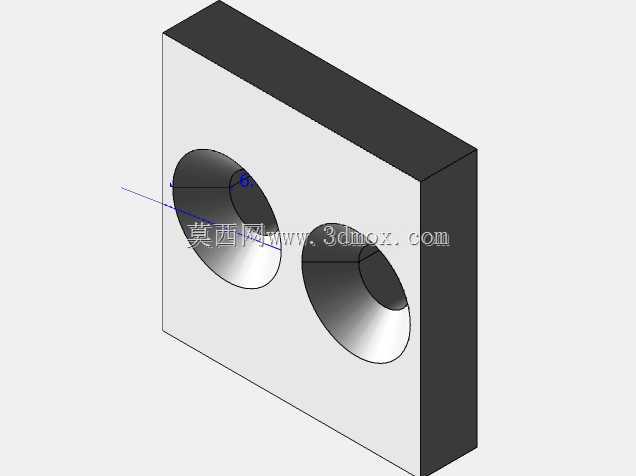

　　设计过程中优先考虑了工位操作的实用性，钳口的夹持面做了防滑纹理处理，针对不同材质的工件可更换软质钳口垫片，避免夹伤工件已加工表面；钳身的导向结构采用一体式导轨设计，活动钳口与导轨的配合间隙可通过侧边的调节螺钉微调，长期使用出现磨损后无需整体更换部件，仅通过间隙调整即可恢复装夹精度，降低工位工装的维护成本。从安装边界来看，整体结构的横向长度适配常规小型工作台的台面纵深，安装时钳身底部的定位凸台可嵌入工作台的T型槽内完成初定位，再通过螺栓锁紧即可，无需额外加工复杂的安装基座；钳口的最大张开距离覆盖常规小型零件的装夹尺寸范围，钳身高度匹配台钻、小型台铣的加工行程，装夹工件后刀具的可达性充足，不会出现钳身干涉刀具走刀路径的问题。

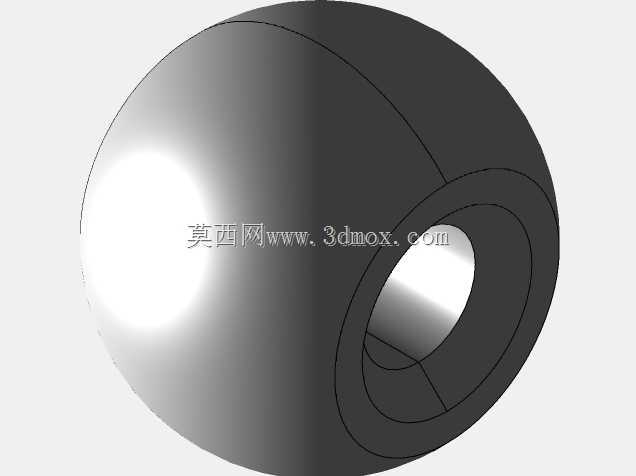

　　结构细节上，丝杆的端部做了限位设计，活动钳口运动到最大张开位置时不会从钳身导轨上脱出，摇臂的握持长度符合单人手动操作的力臂需求，普通操作人员无需借助加力杆即可提供足够的夹紧力，应对常规的轻载加工场景完全足够；钳身的排屑槽设计在固定钳口下方，加工产生的切屑可顺着斜面滑落，不会堆积在导轨配合面内造成活动钳口卡滞，日常清理仅需用毛刷清扫即可，维护操作十分简便。
