汽车内饰件注塑模具型腔三维结构

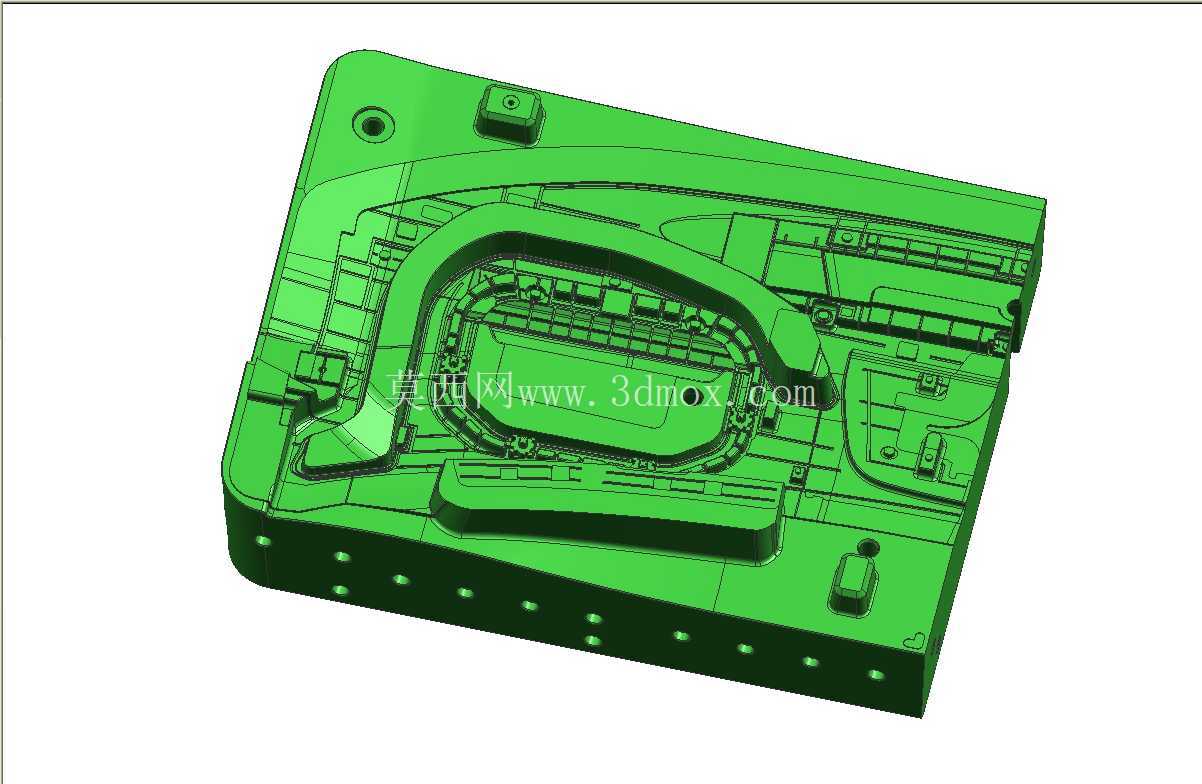

　　这套模具结构针对汽车座舱内饰件的注塑成型需求开发，核心成型区域对应带复杂曲面的内饰扶手安装基座，日常应用在乘用车座舱内饰件的批量注塑生产环节，匹配卧式注塑机的装夹标准，可直接适配常规吨位注塑设备的安装接口。从结构设计逻辑来看，成型面完全贴合内饰件的外观曲面要求，所有曲面过渡区域做了0.3-0.8mm的圆角顺滑处理，避免注塑过程中出现应力集中导致的塑件开裂，同时减少熔体填充时的流动阻力，保证PP+玻纤改性材料填充时无短射、缺胶问题。

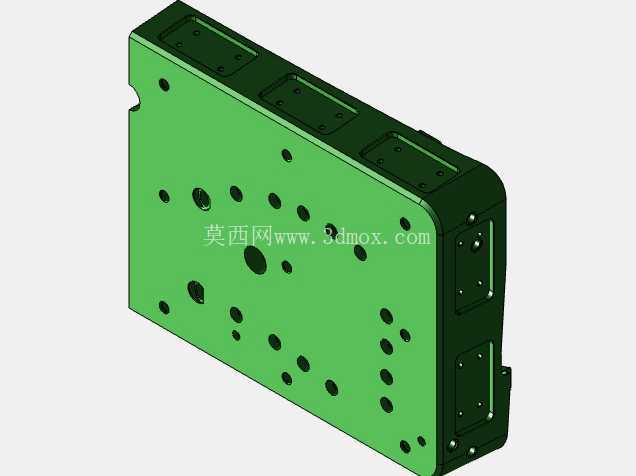

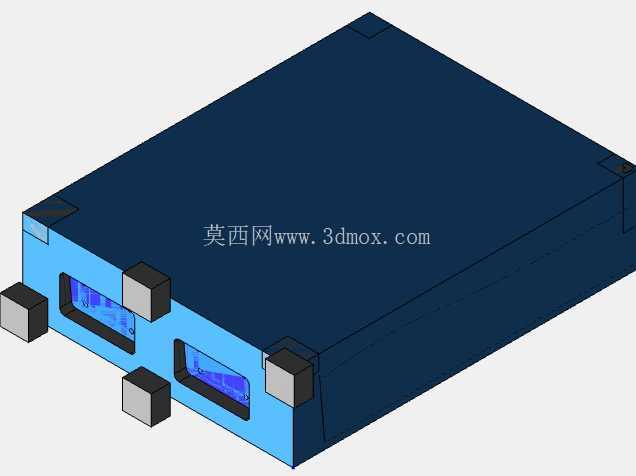

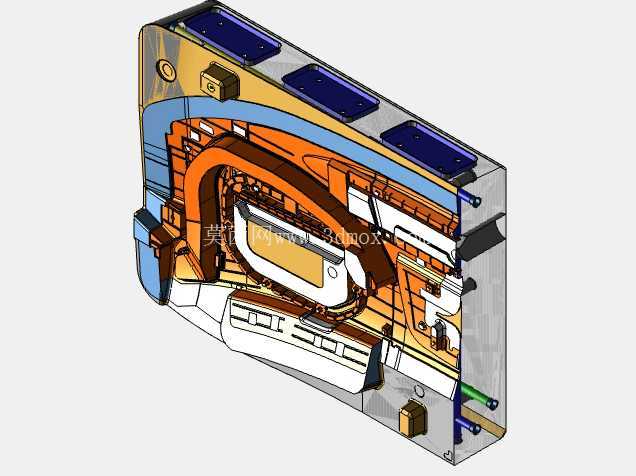

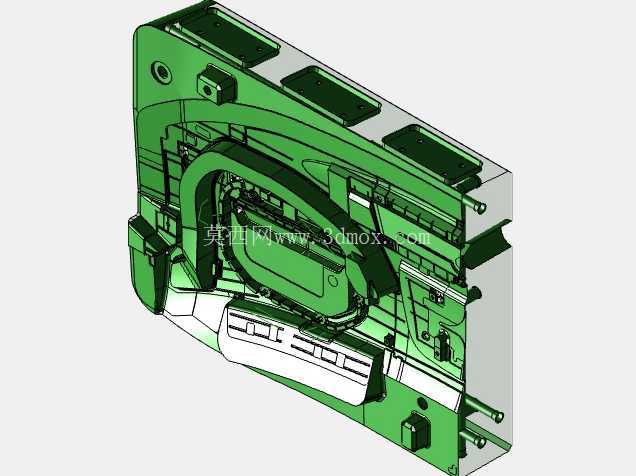

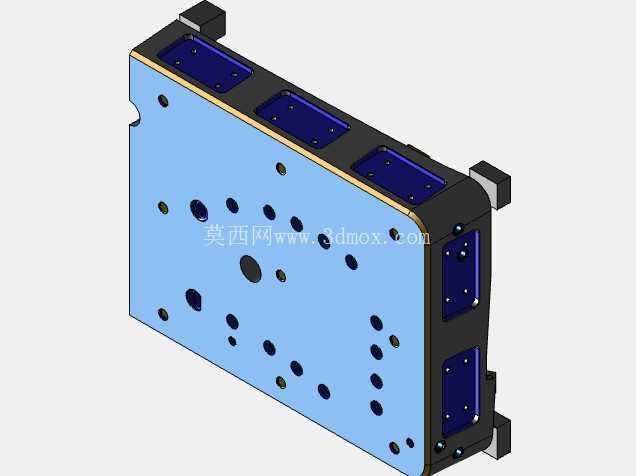

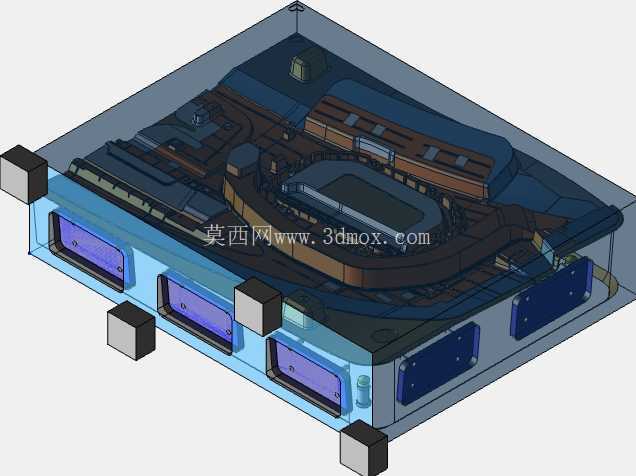

　　模具本体的安装边界完全遵循标准模架的装夹尺寸，侧边的定位销孔、锁模螺孔位置与常用注塑机的模板孔位一一对应，无需额外加工转接板即可完成上机装夹，上下模合模时的导向结构采用高精度导柱导套配合，合模间隙控制在0.02mm以内，避免成型过程中出现飞边毛刺。模具上分布的多组冷却水道，沿着成型面的轮廓走向排布，水道距离成型面的距离保持在15-20mm的合理区间，保证冷却均匀性，减少塑件成型后的翘曲变形量，针对内饰件上的卡扣安装位、螺丝柱等精细结构，模具上对应设计了独立的镶件结构，方便后续磨损后快速更换，无需整体报废模仁，降低生产维护成本。

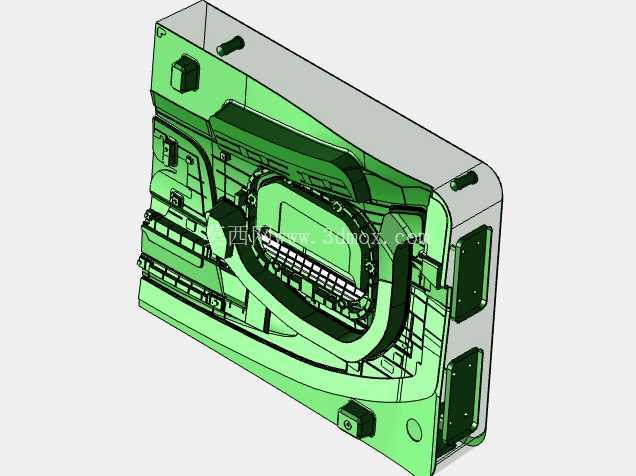

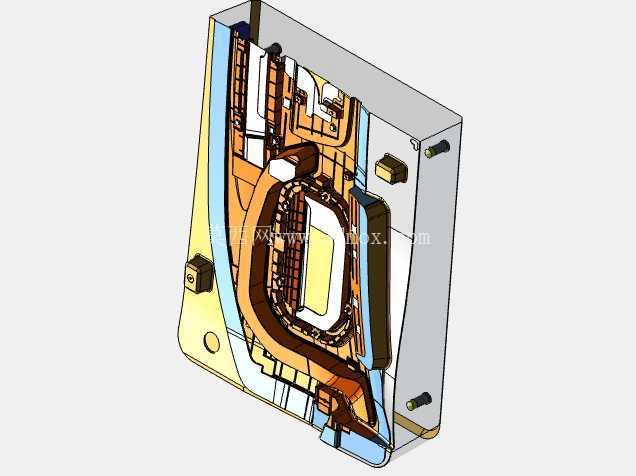

　　侧面的抽芯结构对应塑件上的侧凹卡扣特征，抽芯行程经过精确计算，既保证开模时能顺利脱离塑件倒扣，又不会因为行程过大浪费开模周期，整套模具的排气槽开设在成型面的熔体填充末端，槽深控制在0.02mm，既能顺利排出型腔内的空气，又不会让熔体溢出产生飞边。在实际生产场景中，这套模具可实现单模腔稳定生产，成型周期控制在45秒以内，成型后的塑件尺寸精度可达到IT7级，完全满足汽车内饰件的装配公差要求，模仁部分采用预硬钢材质，表面抛光处理达到镜面级别，保证成型后的塑件外观无划痕、无熔接痕，不需要额外的表面打磨处理即可直接进入后续的皮纹蚀刻或喷涂工序。

　　模具上的多组顶针位置分布在塑件的非外观面，顶针直径根据对应位置的结构强度选择，顶出行程经过校核，保证顶出过程中塑件受力均匀，不会出现顶白、顶穿的缺陷，同时顶针的排布避开了冷却水道和螺丝孔位，避免出现漏水、干涉等问题。
