汽车内饰件注塑模具型腔三维结构

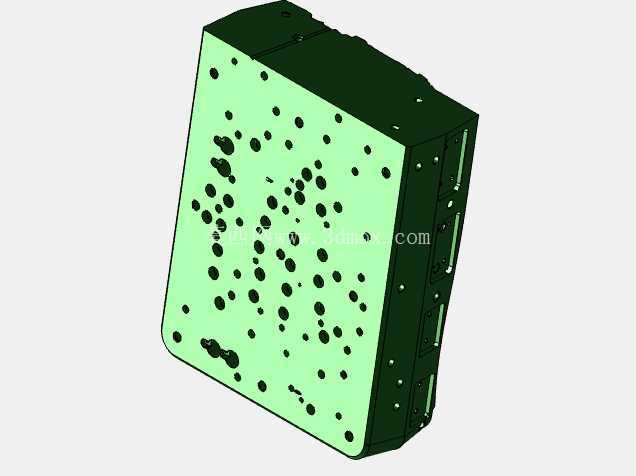

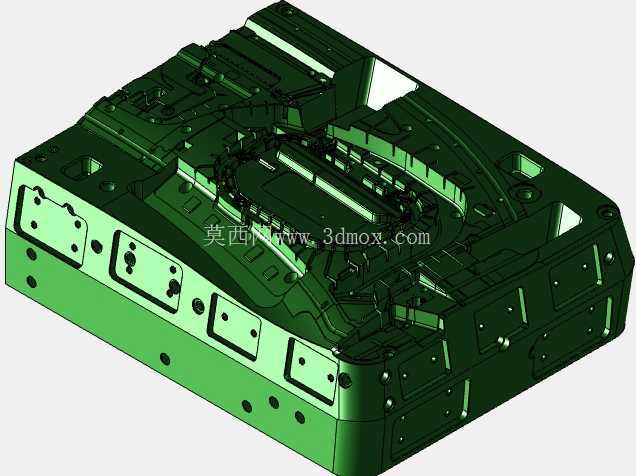

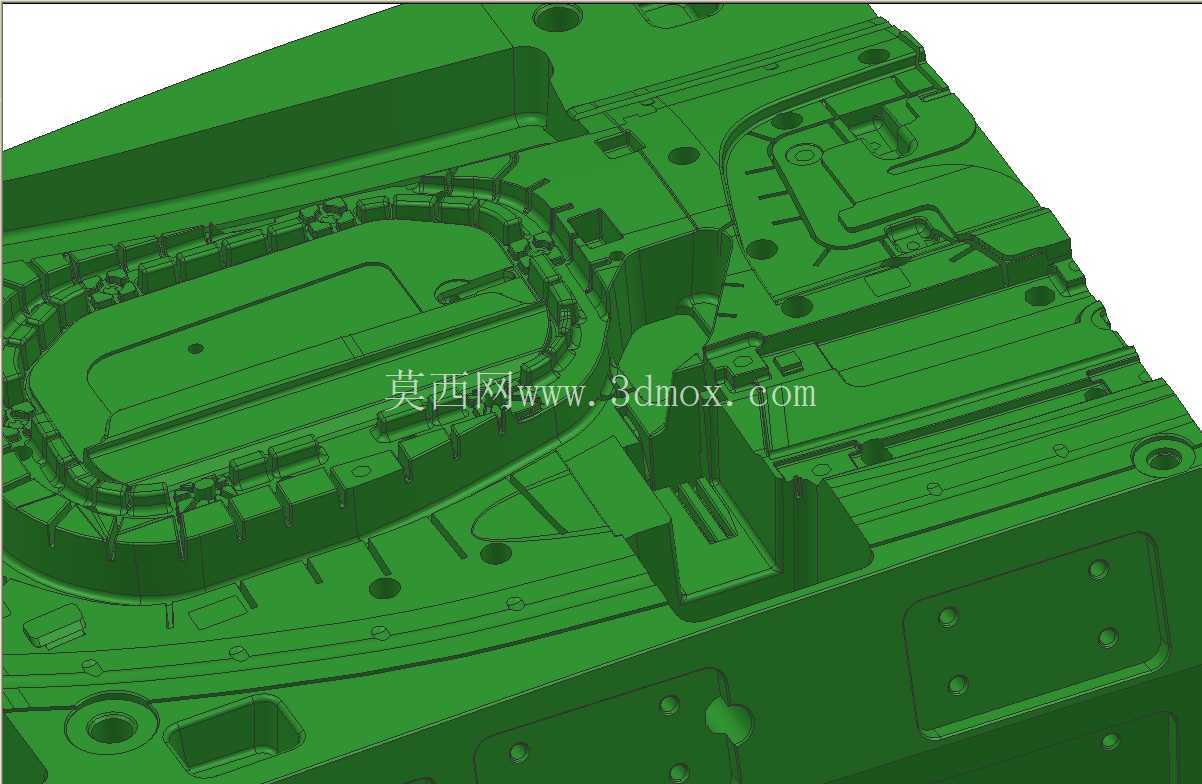

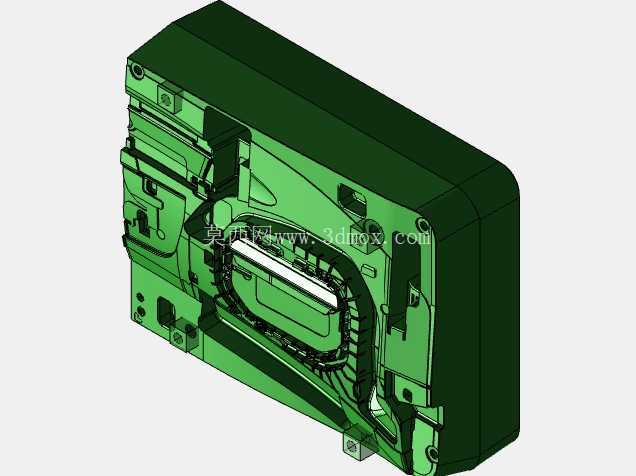

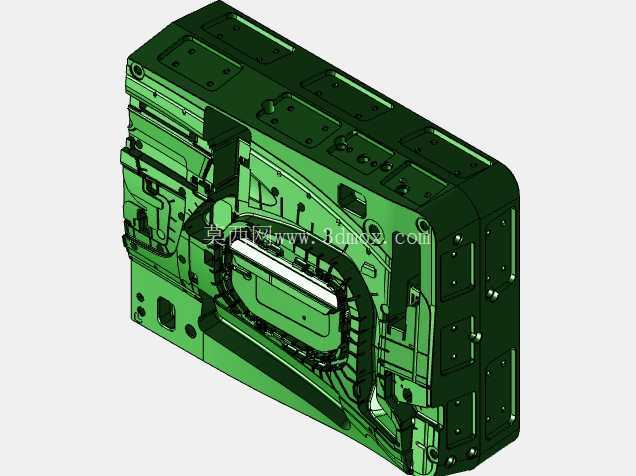

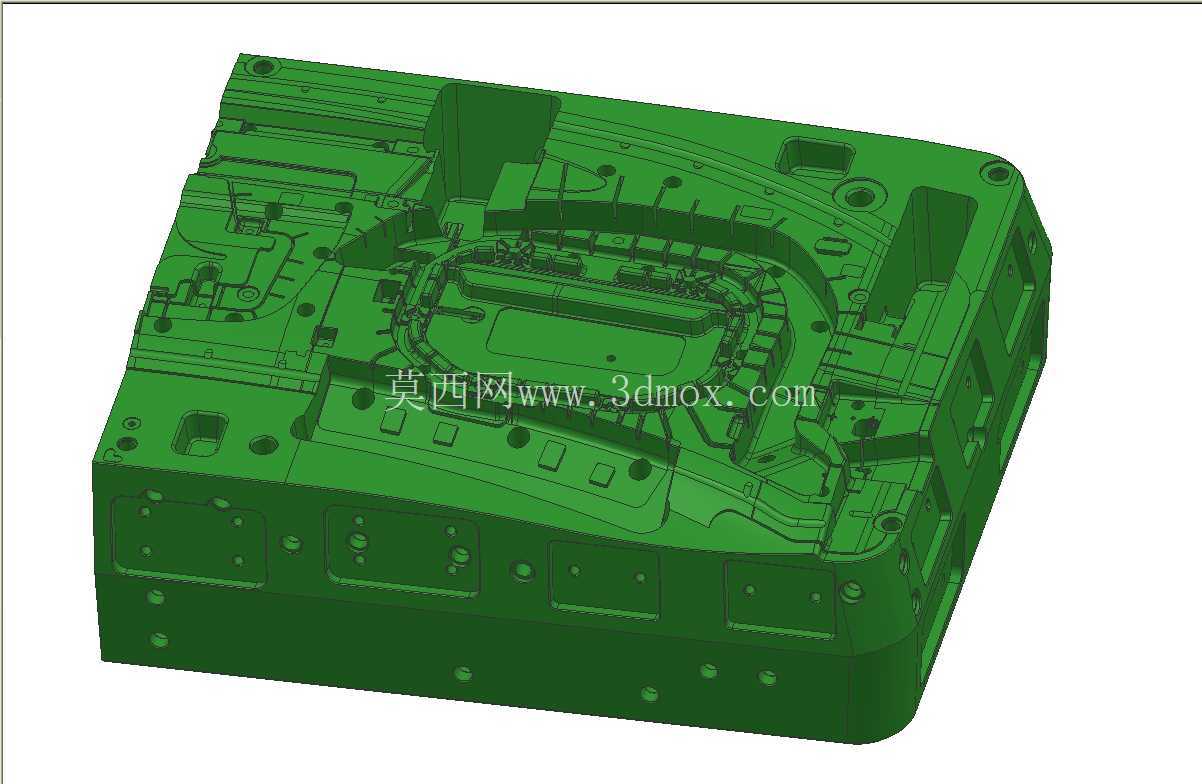

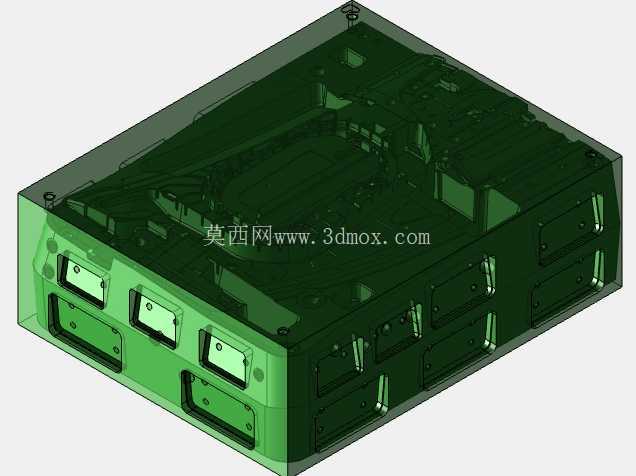

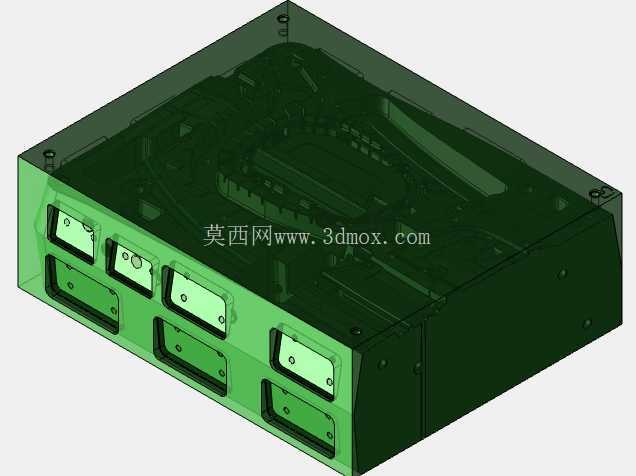

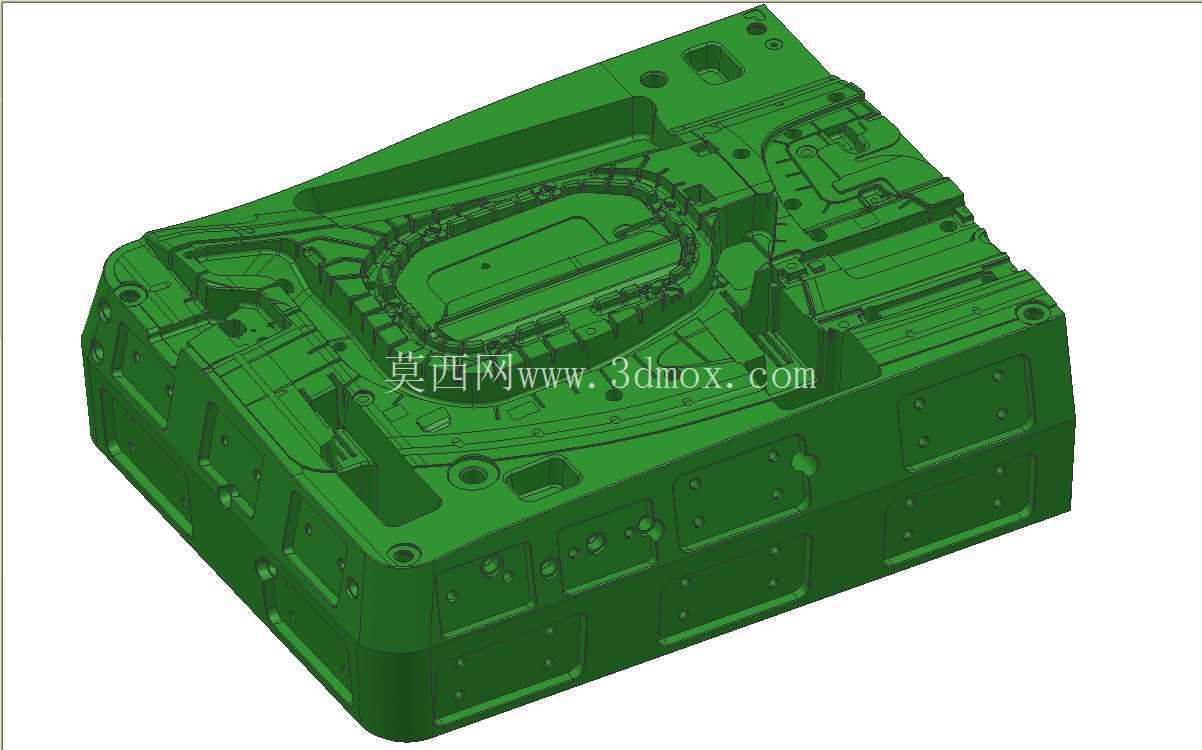

　　这套模具核心成型区域对应汽车座舱内的饰件基体，日常装车后位于仪表板侧方或门板扶手区域，属于乘员舱内可见的外观覆盖件，对表面熔接痕、缩印的控制要求远高于普通结构件，模面的抛光纹路需要和皮纹蚀刻的基准面完全贴合，避免后续蚀纹后出现局部光泽不均的问题。从模仁的布局来看，分型面沿着饰件的翻边轮廓做了连续的落差密封，靠近产品卡扣柱的位置单独做了小镶件拆分，一方面方便后续排气槽的加工，另一方面在量产过程中如果出现柱位粘模或者磨损，不需要拆动整个模仁就能快速更换镶件，减少停机修模的时间。

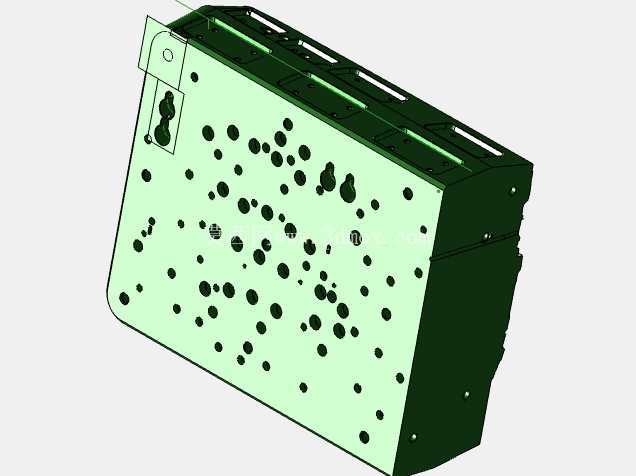

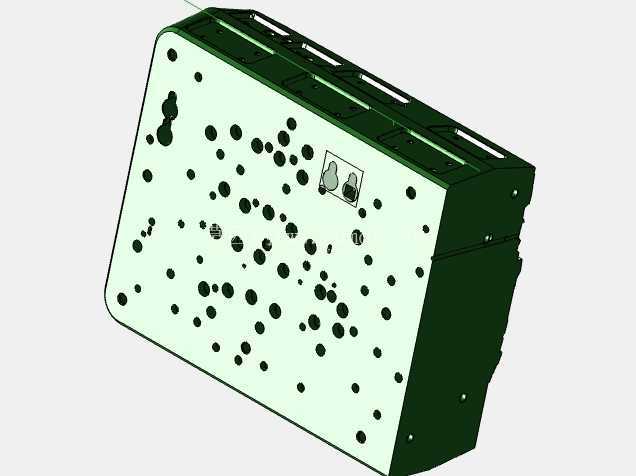

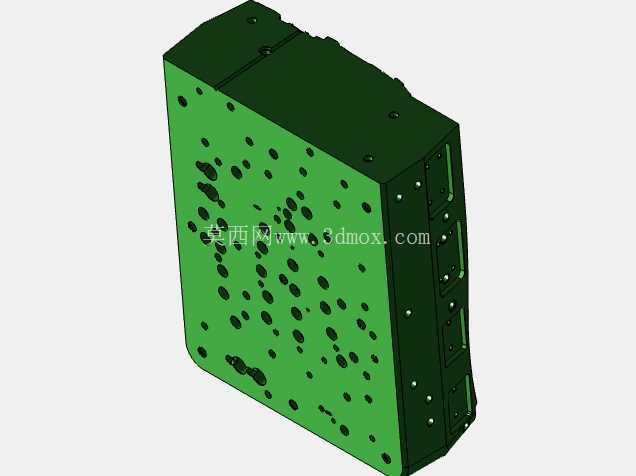

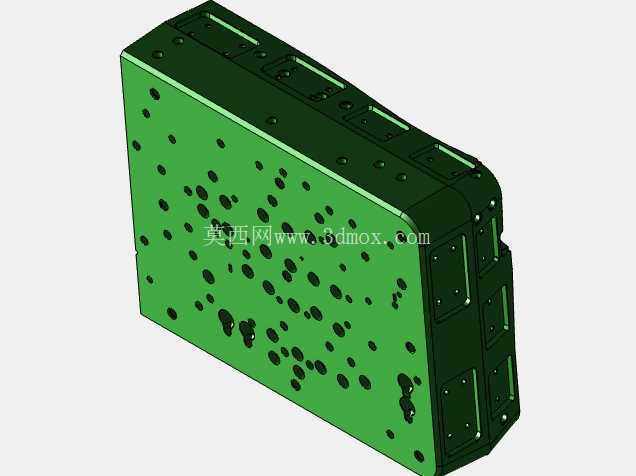

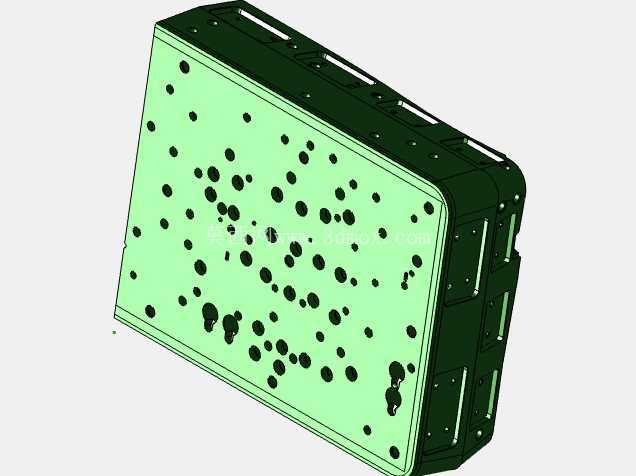

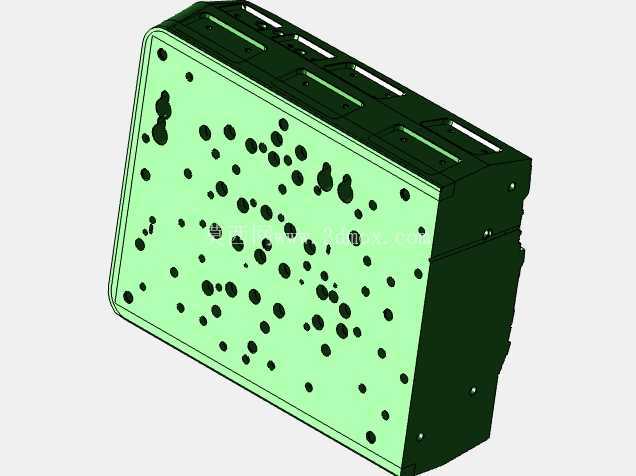

　　模仁四周的锁模螺孔按照均匀受力的原则排布，靠近浇口位置的螺孔密度比远端高15%左右，因为注塑过程中浇口附近的注射压力峰值最高，足够的锁模力能避免分型面涨边产生飞边。冷却水道的布局顺着产品的曲面走向走环形回路，在产品的厚筋区域单独做了水井式冷却，避免厚壁位置冷却不均导致的表面缩凹，水道距离模面的距离统一控制在12-15mm之间，既保证冷却效率，也不会因为距离太近导致模面出现水道印。

　　顶出位置的排布避开了产品的外观面，全部设置在产品内侧的筋位和卡扣柱根部，每个顶针的位置都对应了模流分析里的包紧力集中区域，顶出行程预留了足够的安全余量，不会出现顶出时产品顶白或者变形的问题。模具的精定位结构设置在模仁的四个角，采用锥面定位的方式，合模时的定位精度能控制在0.02mm以内，保证产品轮廓的同轴度和壁厚均匀性，避免出现单边薄厚差超差的问题。

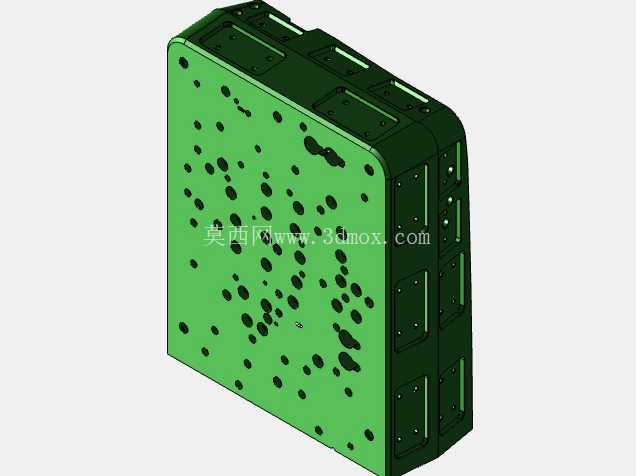

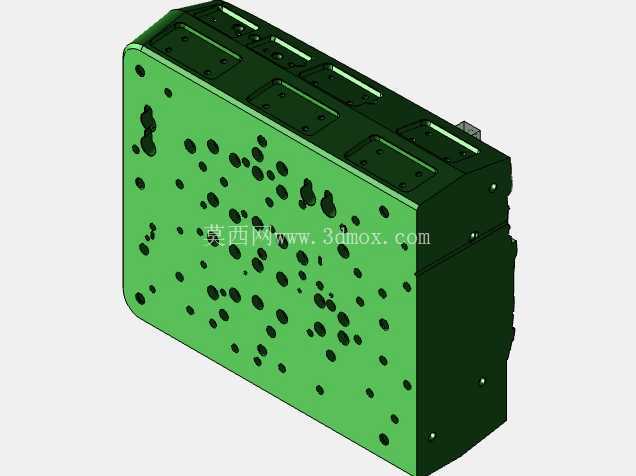

　　安装边界上，这套模仁的外形尺寸适配350T规格的注塑机拉杆间距，码模槽的宽度和深度符合通用注塑机的码模标准，不需要额外做改装就能直接上机，浇口套的进料口球面半径和注塑机喷嘴匹配，避免注射过程中出现溢料的问题。在实际量产场景中，这套模具适配改性PP+T20的原材料，成型周期控制在55秒左右，能满足整车厂月产两万套的配套产能需求，模仁的钢材选用预硬钢，表面氮化处理后硬度能达到HRC52以上，正常维护状态下量产寿命能达到30万模次以上，足够覆盖车型的全生命周期生产需求。

　　设计过程中针对产品的倒扣位置，采用了斜顶抽芯的结构，斜顶的角度控制在8度以内，避免抽芯过程中出现拉伤产品倒扣的问题，斜顶内部也单独设置了冷却回路，保证倒扣位置的冷却速度和主体区域一致，减少局部内应力导致的产品变形。排气槽的深度按照PP材料的溢边值控制在0.02mm，从分型面一直延伸到模架外侧，能快速排出型腔内的空气，避免产品出现烧焦、缺胶的问题。
