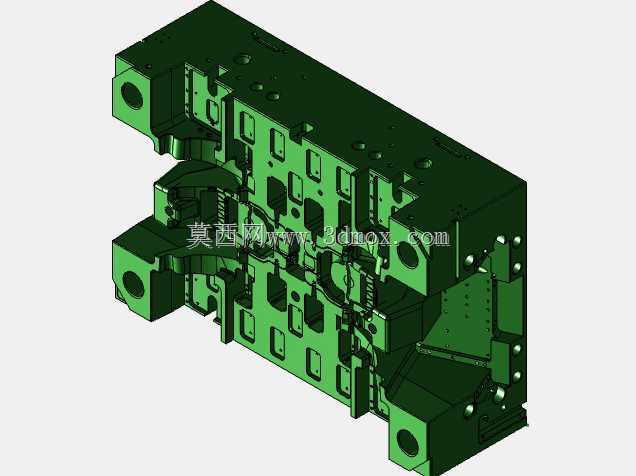

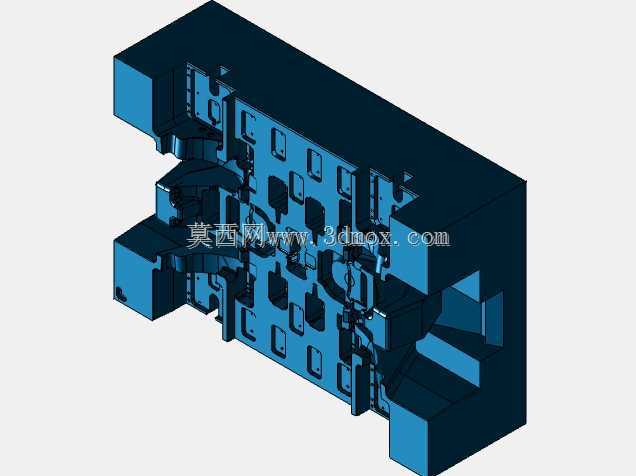

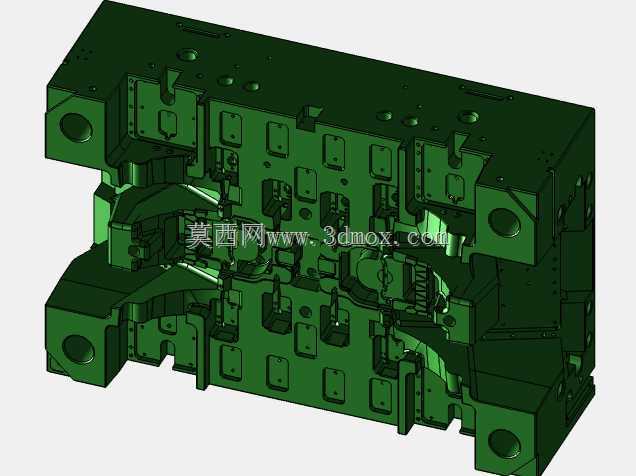

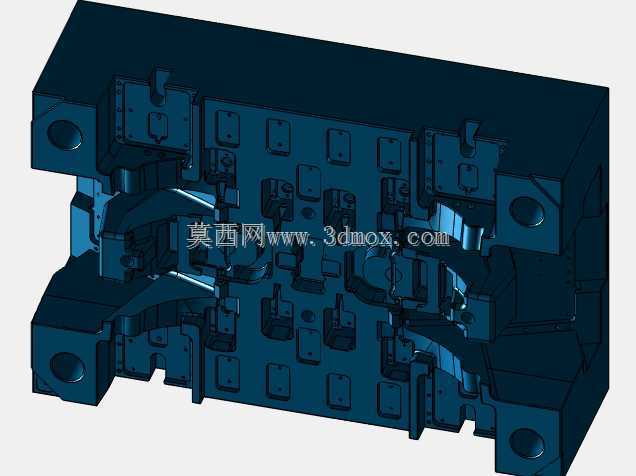

减压阀用NX模具编程模仁结构设计

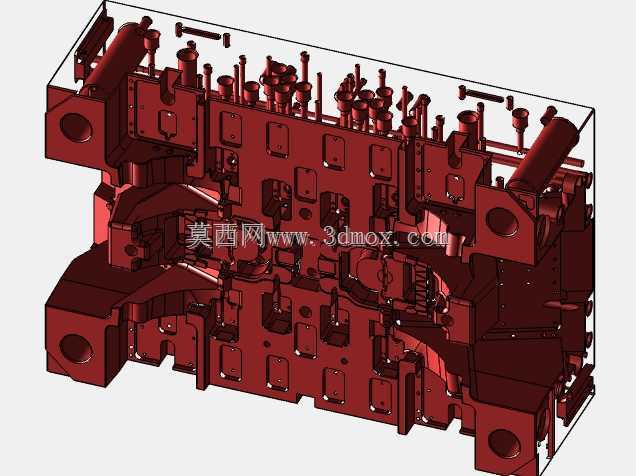

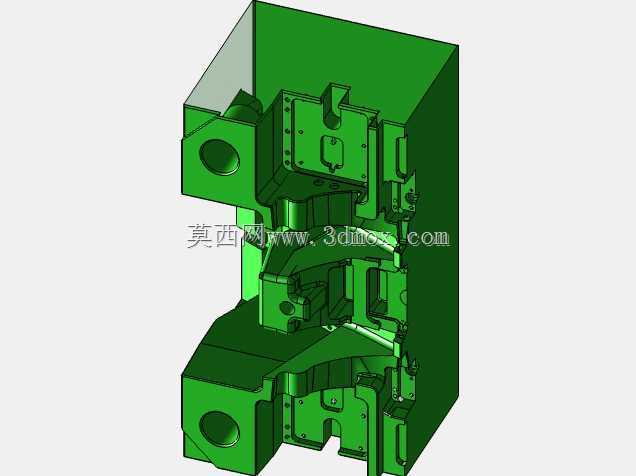

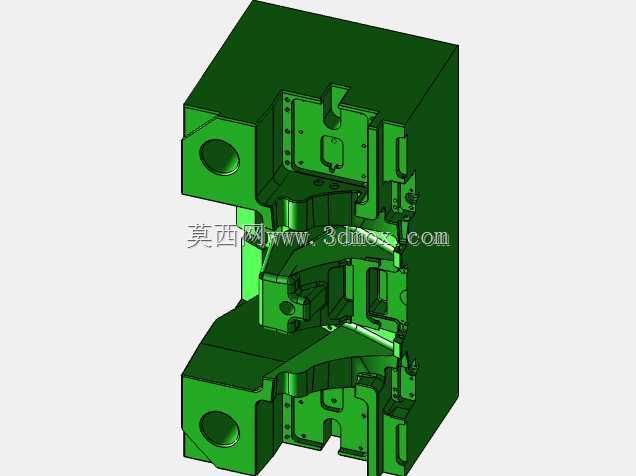

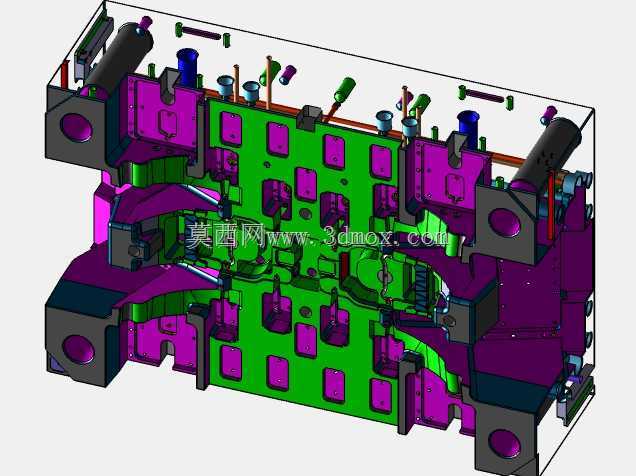

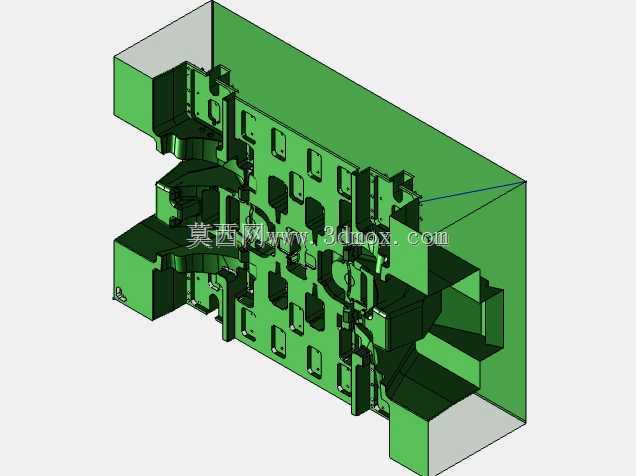

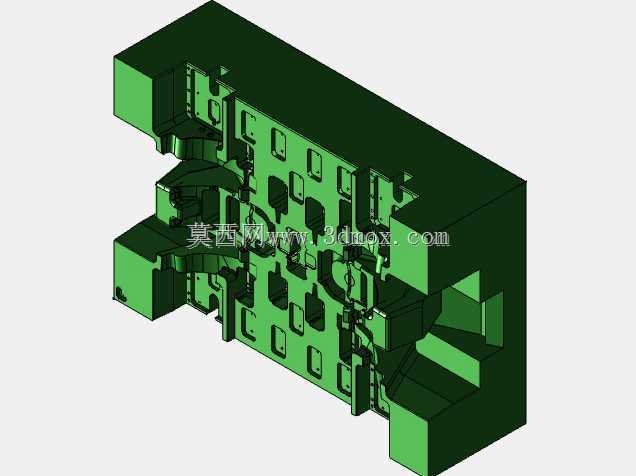

　　这套模仁结构主要面向减压阀类流体控制元件的注塑成型生产场景，在减压阀批量制造环节中承担核心成型功能，直接决定减压阀壳体类零件的尺寸精度、配合面密封性以及内部流道的成型质量。从实际生产适配性来看，该结构充分考虑了减压阀零件多腔互通、壁厚不均、密封面精度要求高的特点，在分型面设计上避开了流体接触的密封工作面，将飞边产生位置引导至非配合的外轮廓区域，大幅降低后续去毛刺工序的工作量，同时避免飞边残留影响阀门的密封性能。结构布局上采用对称式模架搭配组合式型芯设计，针对减压阀零件上的多个安装孔位、流道转折处采用独立镶件结构，既方便加工过程中对高精度部位做单独的磨削、放电处理，也能在量产过程中快速更换磨损的局部镶件，减少整模停机维修的时间成本。

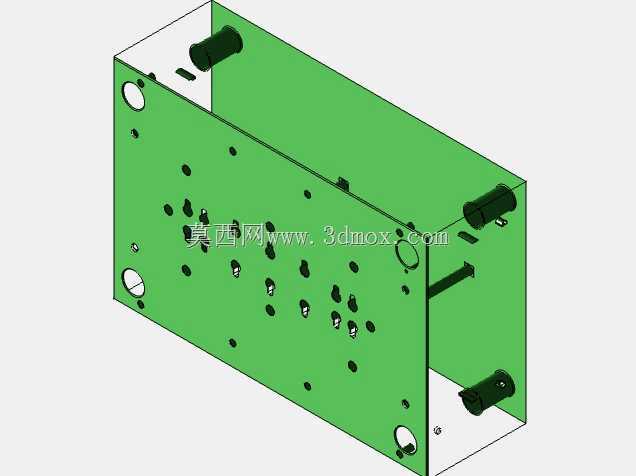

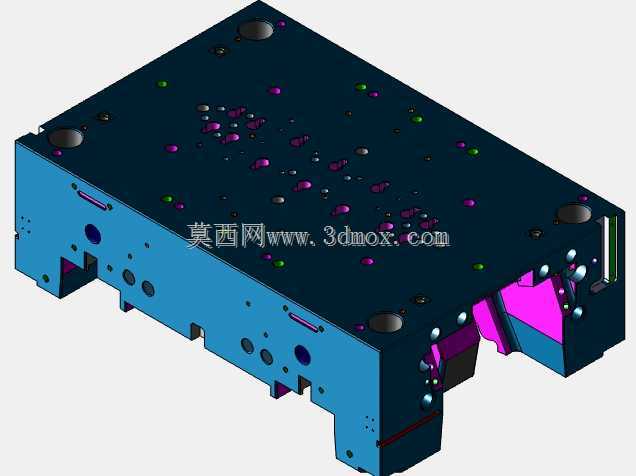

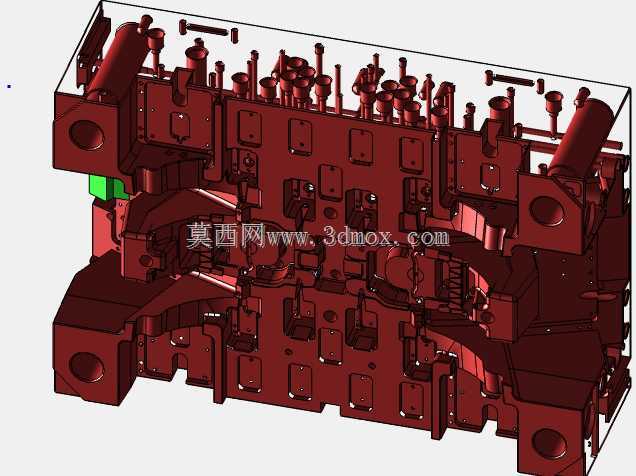

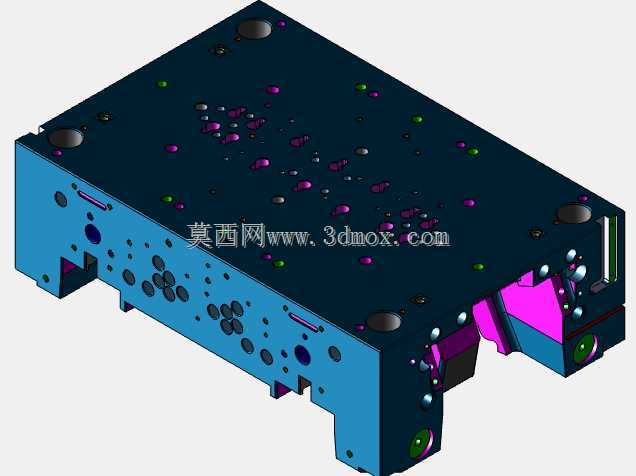

　　冷却回路的排布沿着模仁的成型面做等距环绕设计，在壁厚较厚的流道交汇区域加密冷却水道间距，保证整个成型周期内模温均匀分布，避免减压阀壳体出现缩痕、翘曲等缺陷，确保零件装配后各连接端面的平面度满足密封要求。安装边界方面，模仁的四周定位台采用标准模架适配尺寸，定位销孔位置与常用龙记、富得巴标准模架的安装孔位完全匹配，无需额外做二次加工即可直接装入对应规格的模架中，模仁总厚度预留足够的承压余量，可适配160吨到250吨区间的卧式注塑机安装要求，顶针排布位置避开了零件的密封面与安装螺纹孔位，顶出受力点均匀分布在零件的加强筋与外轮廓边缘，防止顶出过程中零件出现变形、顶白等问题。

　　在加工编程层面，该结构的编程路径充分考虑了不同加工工序的工艺要求，开粗环节采用大进给切削参数快速去除大部分余量，半精加工针对曲面区域做等步距路径规划，保证精加工余量均匀，精加工环节对密封面、安装配合面采用高速小进给参数加工，确保表面粗糙度达到Ra0.8以下，满足后续装配无需额外抛光的要求，针对深腔、窄槽等难加工区域，专门规划了小刀清角路径，避免残留余量影响后续配模精度，整个编程过程充分考虑了刀具的悬长与切削负载，在保证加工效率的同时减少刀具颤振对加工精度的影响，适配车间常用的数控加工中心设备，无需特殊工装即可完成整个模仁的加工流程。
