浮钳式通风盘制动卡钳总成结构设计

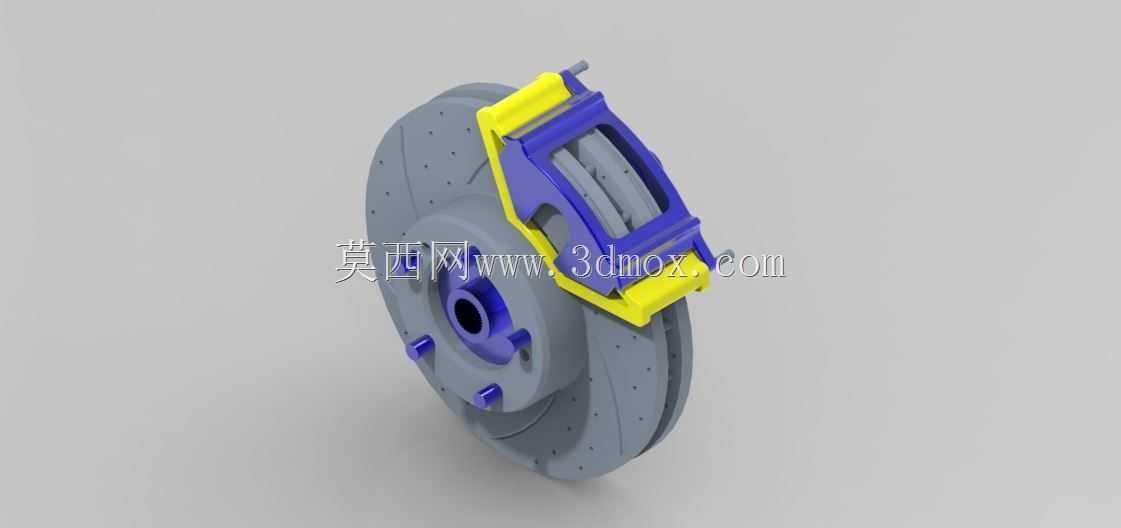

　　这套盘式制动总成的三维结构，核心覆盖乘用车辆前轮常用的浮钳式制动卡钳与通风制动盘的完整配合结构，日常在乘用车、轻型商用车辆的行车制动系统中承担核心减速、驻车辅助的功能，相比传统鼓式制动结构，其散热效率更高，连续制动工况下的热衰退抗性更强，能适配多数铺装路面行驶的民用车辆制动需求。从结构设计逻辑来看，卡钳本体采用跨置式布局横跨在制动盘两侧，内侧布置单作用活塞，外侧通过卡钳爪部勾连外侧摩擦片，制动时活塞推动内侧摩擦片压向制动盘工作面，同时卡钳本体在导向销的滑动约束下反向滑移，带动外侧摩擦片同步压紧制动盘，实现两侧摩擦面的均等施压，这种单活塞浮钳结构相比对置活塞定钳结构，整体体积更小，布置所需的轮辋内部空间更少，同时液压油路仅需接入内侧缸体，管路布置难度更低，日常维护更换摩擦片的操作也更简便。

　　配套的制动盘采用双层通风结构，两层摩擦工作面之间布置径向导流散热筋，车辆行驶时随车轮转动的制动盘会通过离心作用将内部热空气甩出，引导外部冷空气从盘心进入散热通道，带走连续制动产生的摩擦热量，避免摩擦片因高温出现摩擦系数骤降的问题。从安装边界来看，卡钳本体通过两个带橡胶防尘套的导向销与转向节上的安装支耳连接，安装孔位的同轴度公差控制在0.02mm以内，保证卡钳滑动过程无卡滞；制动盘通过中心定位孔与轮毂轴头配合，端面跳动公差控制在0.05mm以内，避免制动时出现踏板抖动的问题。

　　摩擦片的背板与卡钳接触位置设置有消音减震片，能缓冲制动施压过程的刚性冲击，降低制动异响的发生概率；卡钳上的放气螺钉布置在缸体最高位置，方便维保过程排出液压管路内的空气，保证制动踏板的脚感一致性。整个结构的配合间隙经过校核，摩擦片与制动盘工作面之间的单侧预留间隙在0.1mm左右，既可以避免正常行驶时出现拖磨阻力，又能保证制动响应的速度足够快，不会出现踏板空行程过长的问题。
