工业立式CIP清洗罐体结构设计

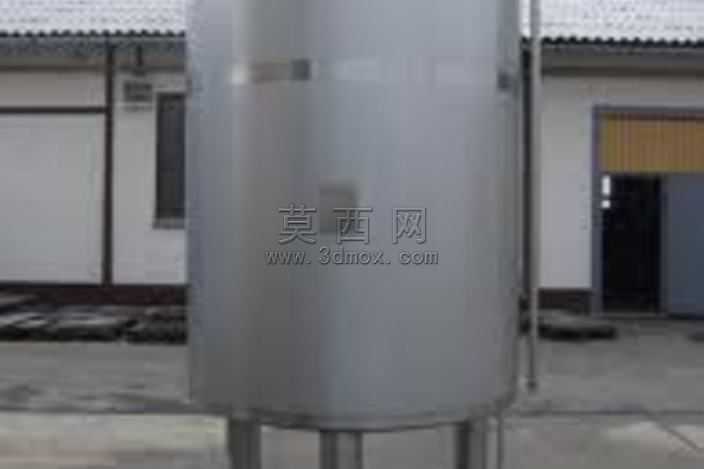

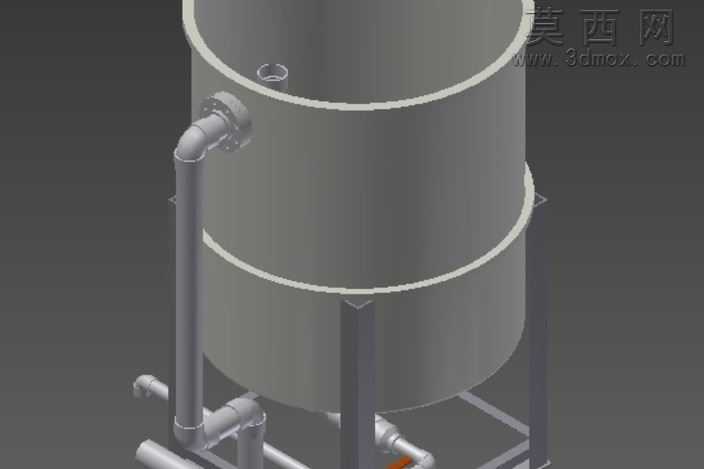

本作品为工业场景使用的CIP清洗罐体三维建模成果，整体采用立式圆柱罐体搭配锥底的经典结构设计，建模过程中严格遵循工业罐体的设计规范，对各部分结构的尺寸比例进行了精准还原。建模阶段首先完成罐体主体的参数化构建，将直筒段分为上下两节，通过环形加强筋结构实现分段连接，既保证了罐体的结构强度，也还原了实际工业生产中大型罐体分段制造后拼接的工艺特征。罐体底部采用锥斗式收口设计，便于清洗介质的排空与残留物料的排出，符合CIP清洗系统的流体作业需求。外部支撑结构采用四根立式支腿搭配底部横向连接框架的设计，支腿与罐体外壁通过焊接式支撑座连接，底部框架做了方管拼接的结构还原，保证整体支撑的稳定性，避免罐体满载时出现结构形变。管路系统的建模是本次设计的重点，罐体侧面设置了大口径侧向连接管路，搭配法兰盘与弯头结构实现管路转向，同时还原了管路的壁厚、法兰的螺栓孔位等细节，罐体侧壁上部还设置了小型接口，可用于液位检测、温度监测或者清洗喷头的安装，底部也设置了对应管路接口，完整还原了CIP罐体的介质进出、循环清洗的管路布局逻辑。材质渲染阶段，罐体主体采用哑光不锈钢材质，还原工业卫生级罐体的金属质感，管路部分同样采用金属材质表现，支腿与底部框架做了深色工业漆材质的区分，不同部件的材质质感差异清晰，整体渲染效果贴合实际工业设备的视觉特征。设计过程中充分考虑了CIP清洗作业的实际需求，罐体内部无死角结构设计，管路接口的位置设置兼顾了清洗液的循环覆盖效果，支撑结构的高度预留了底部管路安装与阀门操作的空间，各部分结构的配合逻辑符合食品、制药等行业对CIP清洗设备的设计要求，整体模型结构完整，细节还原度高，可用于设备方案展示、结构校核以及相关教学演示场景。
