工业多滤芯不锈钢过滤罐体结构设计

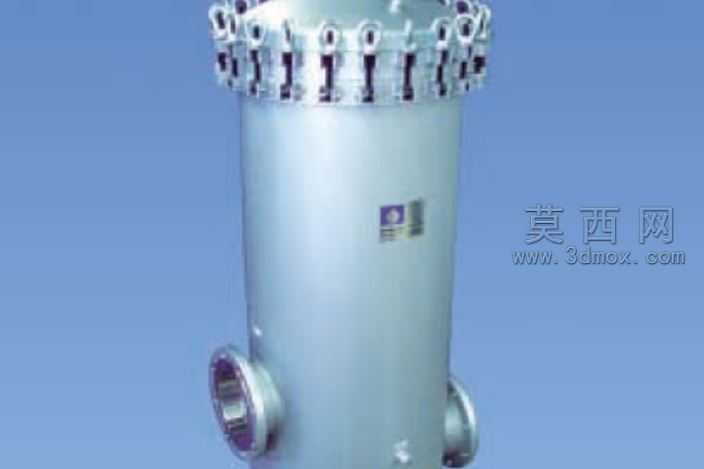

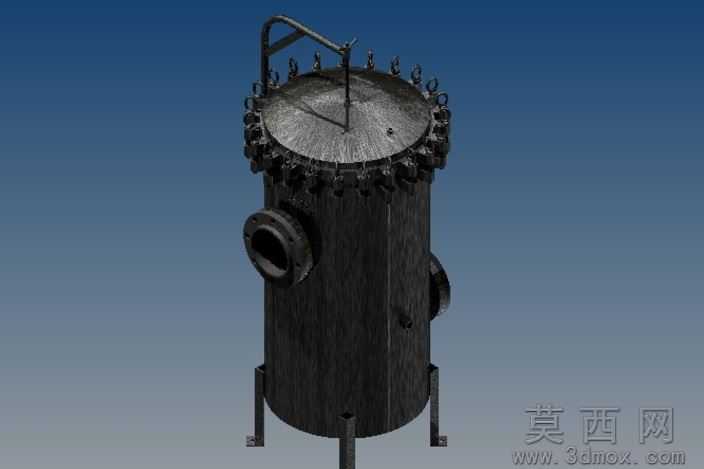

本作品为工业流体过滤用多滤芯不锈钢罐体的三维参数化建模成果，建模阶段采用自底向上的装配设计思路，首先完成核心承压筒体的基础特征构建，以拉伸命令生成等壁厚圆柱筒体，通过抽壳特征控制罐体壁厚满足150psi承压工况的强度冗余要求，筒体两端的法兰连接结构采用回转特征生成基准轮廓后，阵列排布螺栓连接孔位，保证孔位同轴度公差符合管路安装的通用标准。顶部快开压盖的锁紧结构是建模的重点细节，周向均匀分布的快开锁扣采用单独零件建模后通过圆周阵列完成装配，每个锁扣的铰接转轴、锁紧卡扣的配合面均做了公差适配的细节处理，既保证模型装配干涉检查完全通过，也还原了实际设备快开更换滤芯的操作逻辑。筒体侧面的流体进出口法兰采用标准管路接口尺寸建模，法兰密封面的突面结构、螺栓孔排布均符合工业管道连接的通用规范，接口与筒体的连接位置做了圆弧过渡的补强特征，模拟实际焊接工艺的结构补强设计。材质渲染阶段，罐体主体采用304/316不锈钢材质，调整金属粗糙度参数模拟工业级不锈钢的哑光磨砂表面质感，顶部锁扣、接口法兰等部件做了轻微的金属光泽差异化处理，区分不同机加工面的视觉效果，背景采用简洁的工业蓝渐变底色，突出罐体本身的结构特征。模型完整还原了多滤芯排布的内部支撑结构，滤芯安装孔板的孔位采用参数化阵列生成，可根据不同流量需求快速调整滤芯数量，适配36至52芯的不同配置方案，同时预留了支腿安装、排气排污等接口的结构位置，完整覆盖该类过滤器从筒体承压、管路连接到滤芯安装、快开维护的全结构设计细节，所有特征均保留可编辑参数，方便后续根据不同工况参数调整罐体尺寸、接口规格与滤芯配置，可直接用于工业过滤设备的方案展示、结构校核与生产参考。
