工业双筒并联管道过滤装置三维设计

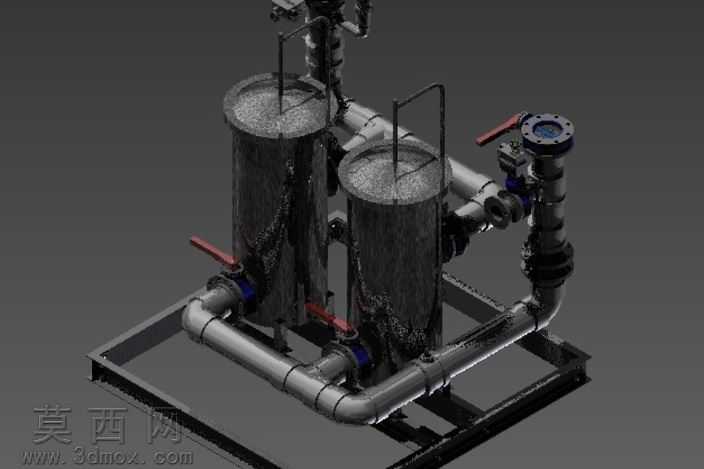

本作品为工业级双筒并联管道过滤装置的三维建模设计，采用主流三维设计软件完成全参数化建模，整体结构还原度高，可直接用于工程方案展示、结构校核与生产参考。建模过程中严格遵循工业管道设计规范，对装置的各个组成部分进行了精细化构建：首先搭建底部撬装式承载框架，采用标准型钢拼接结构，预留安装固定孔位，保证装置整体的结构强度与运输安装便利性，框架的承重梁、支撑脚均按照实际工业设备的受力逻辑设计，避免结构失真。主体过滤单元采用双立式滤筒并联布局，两个滤筒对称布置在框架上方，滤筒筒体采用等壁厚圆柱结构建模，顶部设置快开式检修端盖，搭配提手结构，方便后期更换滤料、清理内部杂质，端盖与筒体的密封结构做了细节还原，保证流体过滤过程中的密封性。管路系统部分按照工业流体管路的走向完成建模，包含进出水主管道、分支连接管道、手动控制球阀，管道的转弯半径、法兰连接位置、阀门的操作手柄朝向都经过合理排布，既保证流体流动的顺畅性，也预留了足够的操作空间，方便现场人员开关阀门、切换过滤通路。阀门部分还原了法兰式球阀的完整结构，包含阀体、阀杆、红色操作手柄、法兰连接盘，法兰盘上的螺栓孔位均按照标准法兰参数建模，可直接用于工程物料统计。渲染阶段采用工业金属材质体系，滤筒筒体做哑光不锈钢材质处理，还原工业设备的金属质感，管道部分根据功能区分材质，主管道采用抛光金属材质，阀门手柄采用醒目的红色哑光塑料材质，框架采用碳钢喷漆的深灰色材质，通过材质区分清晰展现装置的各个功能部件。场景布光采用三点布光法，主光源从侧上方照射，突出金属表面的反光质感与结构轮廓，辅助光源补全暗部细节，避免结构阴影过深遮挡关键部件，背景采用深灰色纯色背景，突出装置主体，最终渲染效果清晰展现了双筒过滤器的整体结构、管路布局与操作部件位置。设计思路上采用一用一备的双筒并联结构，可实现不停机切换过滤通路，满足连续生产的工业场景需求，整体撬装式设计将过滤单元、管路、阀门、框架集成在同一底座上，减少现场安装的管路拼接工作量，提升设备部署效率，建模过程中所有标准件均采用对应工业标准的参数尺寸，保证模型的工程实用性，可直接导出工程图用于生产指导，也可用于工业流体处理场景的方案演示、教学培训使用。
