大型船舶带轴系螺旋桨柴油动力装置

　　该动力装置主要适配远洋散货船、大型油轮等万吨级以上民用船舶的主推进场景，作为整船核心动力源，承担着将燃油化学能转化为旋转机械能、驱动船舶持续航行的核心功能，整套结构的输出端直接连接船舶尾轴与螺旋桨，可在高负荷、长周期的远洋工况下保持稳定的动力输出，适配海洋环境下高湿高盐、负载波动频繁的作业条件。从结构设计逻辑来看，整套装置采用直列多缸布局，缸体部分做了分层结构处理，上部为配气与燃油喷射组件安装区域，预留了喷油器、进排气门的装配定位槽，中部为缸套与活塞运动腔体，下部集成了曲轴箱与润滑油道结构，所有缸体的安装孔位同轴度公差控制在0.02mm以内，避免长周期运行后出现轴系偏磨问题。

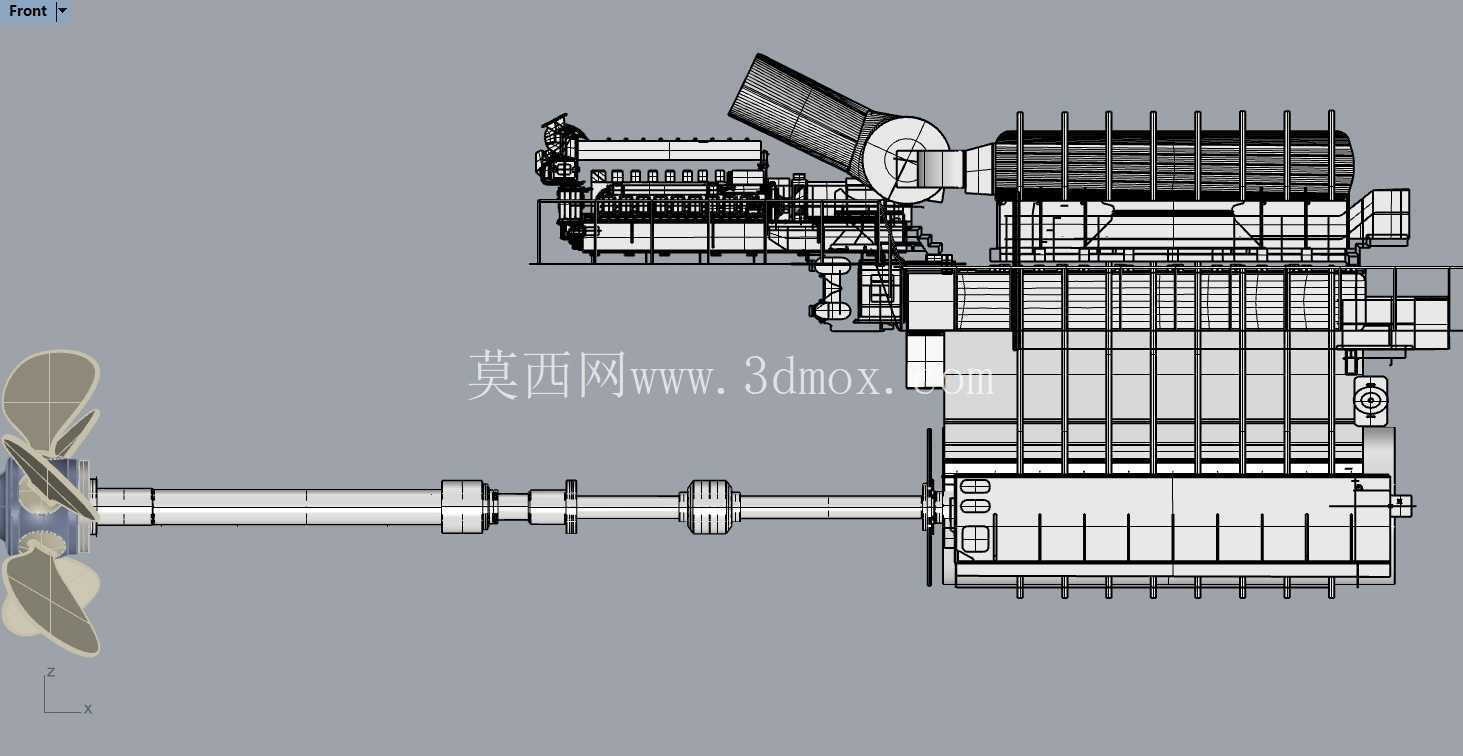

　　输出轴系部分做了分段式设计，从曲轴输出端开始依次连接推力轴承段、中间传动轴段、尾轴密封段，最终与螺旋桨轮毂刚性连接，每段轴的连接法兰处都设计有定位止口与锁紧螺栓孔位，可抵消螺旋桨旋转时产生的轴向推力与径向振动，避免振动传递到缸体造成连接结构松动。螺旋桨采用三叶定距桨结构，桨叶的曲面弧度经过流体力学优化，可在低转速下输出足够推力，同时降低航行时的水流空泡效应，减少桨叶表面的气蚀损伤。

　　在安装边界层面，整套装置的底部预留了与船舶机舱双层底基座匹配的安装脚，安装脚的孔位间距按照主流大型船舶机舱的基座标准设计，可直接适配现有同吨位船舶的动力换装需求，不需要额外对基座做大规模改造；装置的上部空间预留了1.2米以上的检修操作距离，侧面留有燃油管路、冷却水管路、控制线缆的排布通道，所有外接管路的接口位置都集中布置在缸体侧面的统一区域，减少机舱内管线的交叉排布，降低后期运维的排查难度。设计过程中针对船舶航行时的横摇、纵摇工况做了结构强化，缸体内部的润滑油路设置了防晃结构，避免船舶倾斜时出现润滑油供油中断的问题，所有外部连接件都采用防松锁紧结构，可抵御12级风浪下的船体振动冲击，不会出现连接件松脱的故障。

　　整套结构的运动部件都做了动平衡校准，曲轴、传动轴、螺旋桨组装后的整体动平衡精度达到G2.5等级，可将运行时的振动值控制在船舶舱室允许的噪声范围内，减少振动对船上其他精密导航设备的干扰。
