VetusM3.29船用发动机舱安装结构

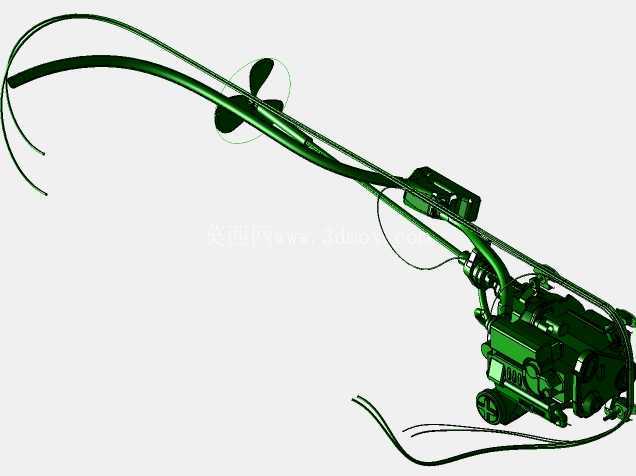

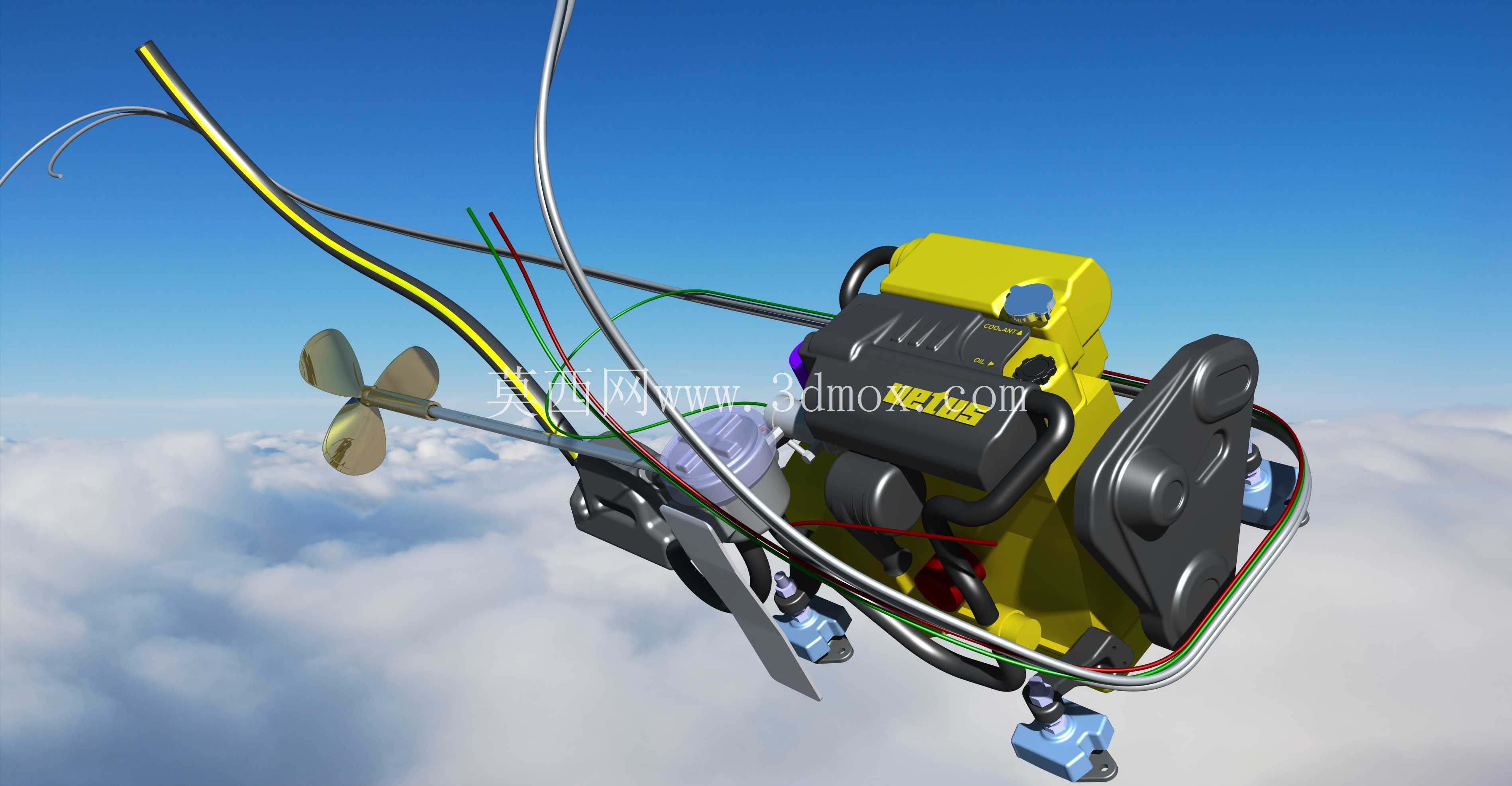

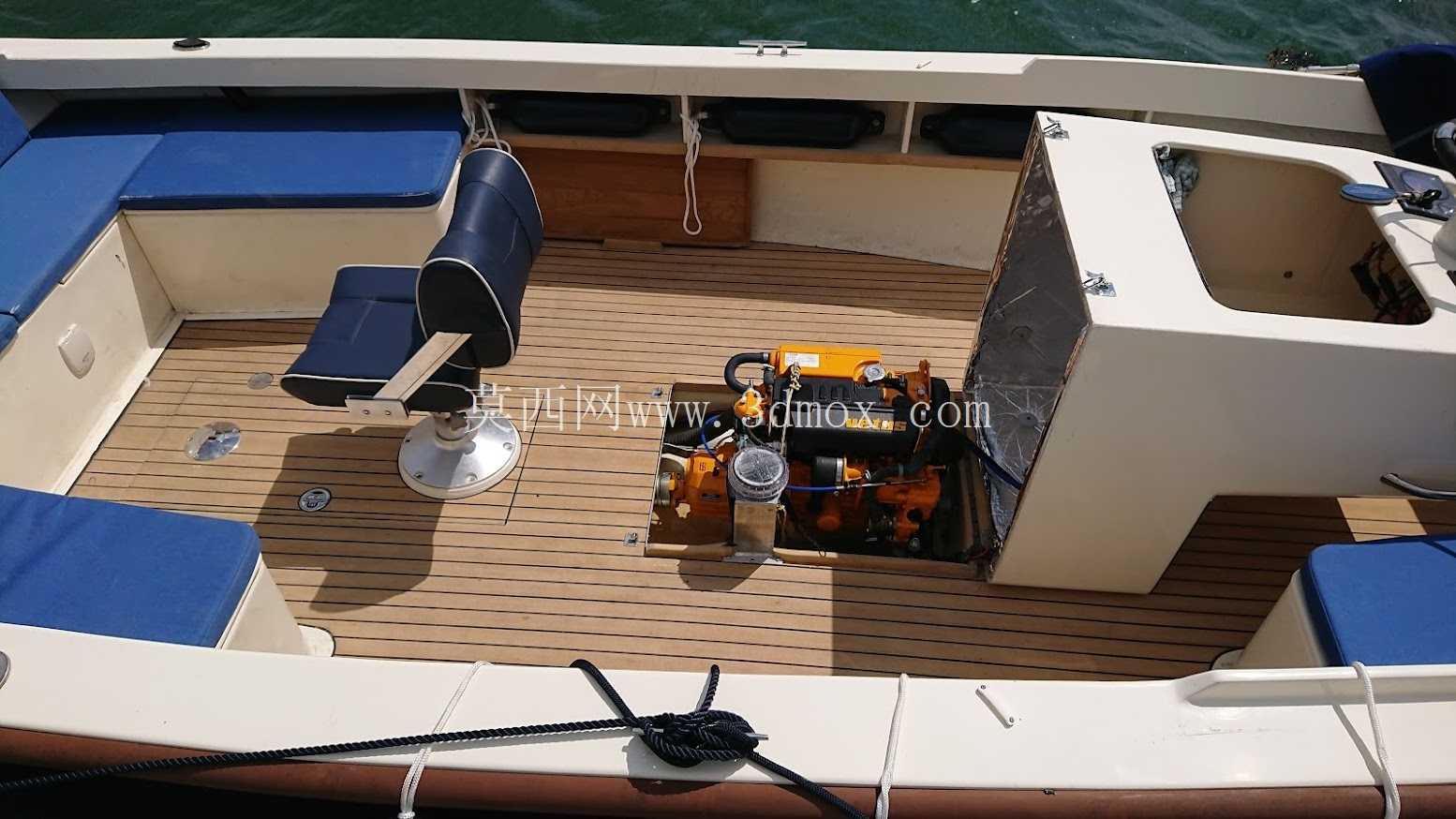

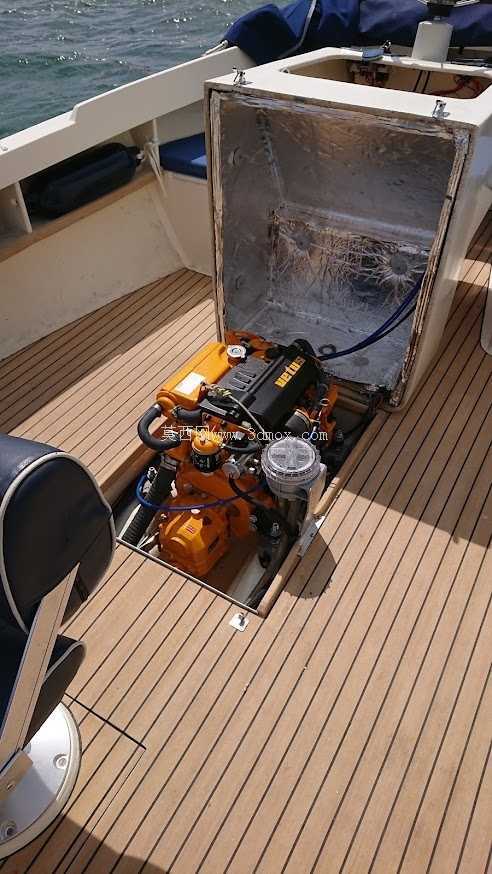

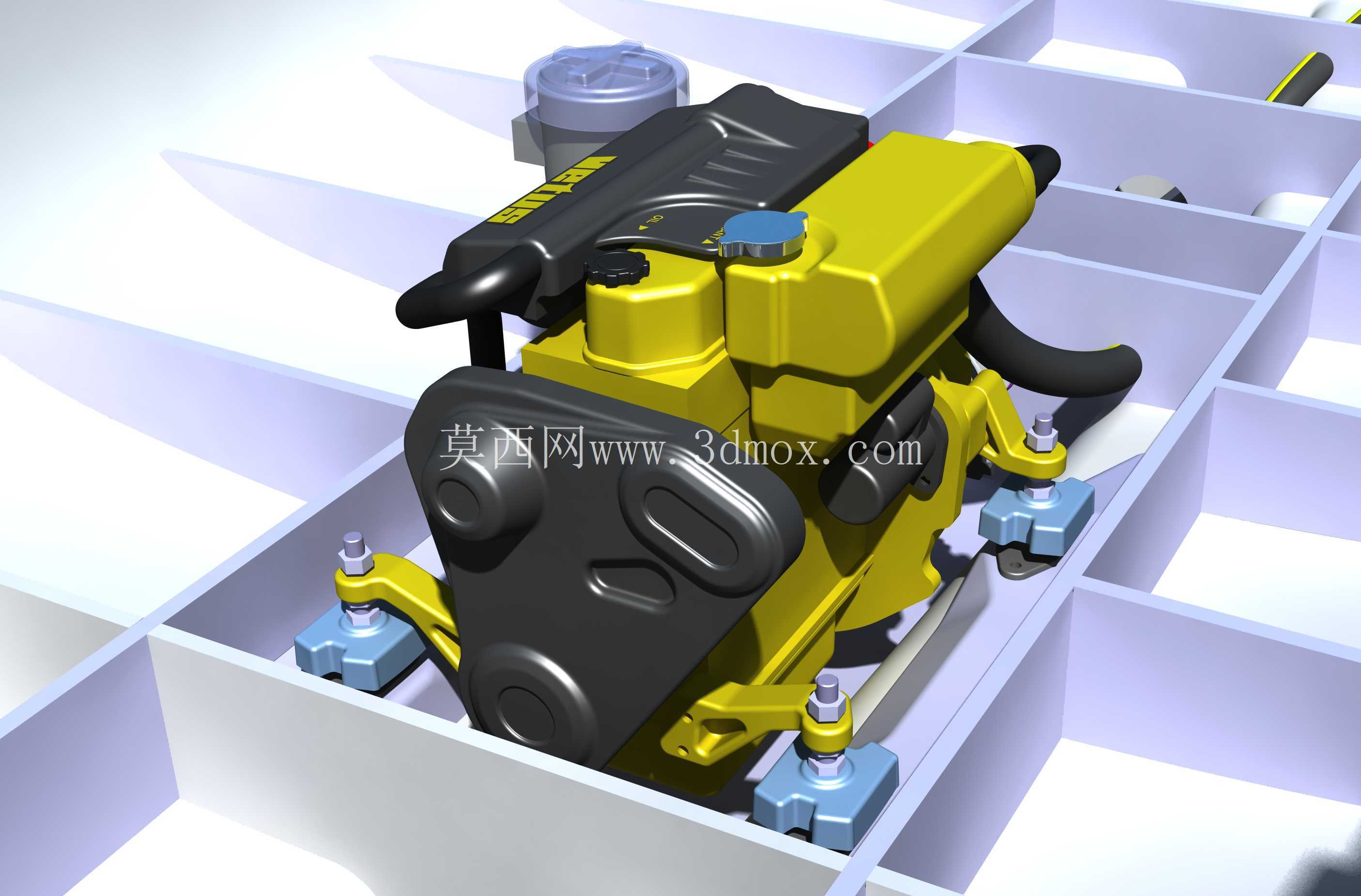

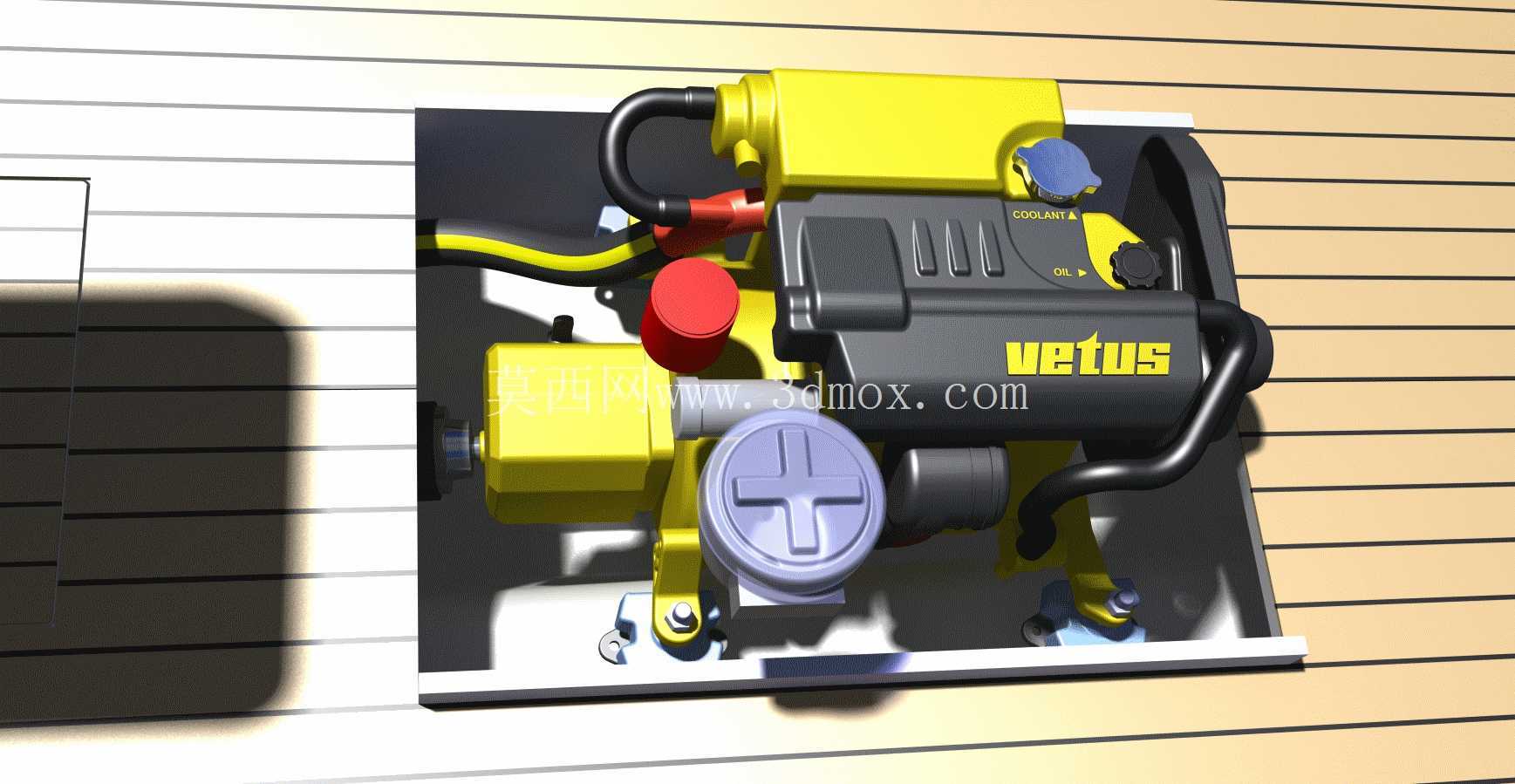

　　该三维结构围绕小型休闲船舶的舱内动力布置需求搭建，适配Vetus M3.29款船用柴油发动机的实装场景，主要面向6-12米级小型游艇、作业艇的动力舱改装、换新设计场景，解决实船安装前的干涉校验、管路走向预规划问题。建模过程中优先还原了发动机与船体舱底的安装匹配关系，舱底铺设的仿柚木甲板结构做了简化特征处理，保留了甲板检修口的开合边界，确保发动机吊装、日常维保的操作空间校验精度。发动机本体的建模侧重安装关联特征的还原：机脚固定位的孔位坐标、燃油管路接口的朝向与伸出长度、冷却水管路的排布路径、排气系统的连接端尺寸都做了1:1匹配，没有做过度的外观细节堆砌，所有非安装关联的装饰性特征都做了简化，避免模型冗余影响装配校验效率。

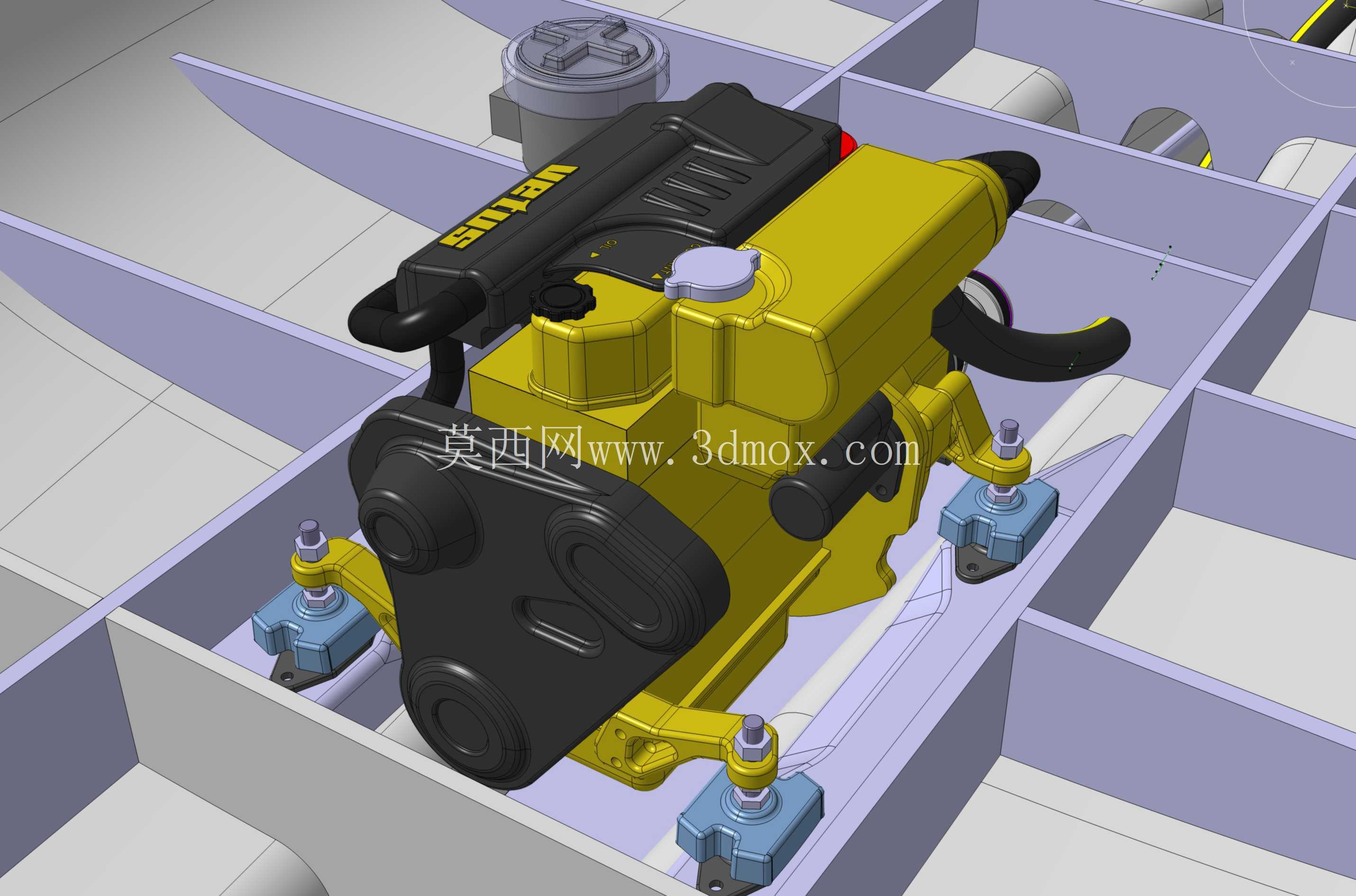

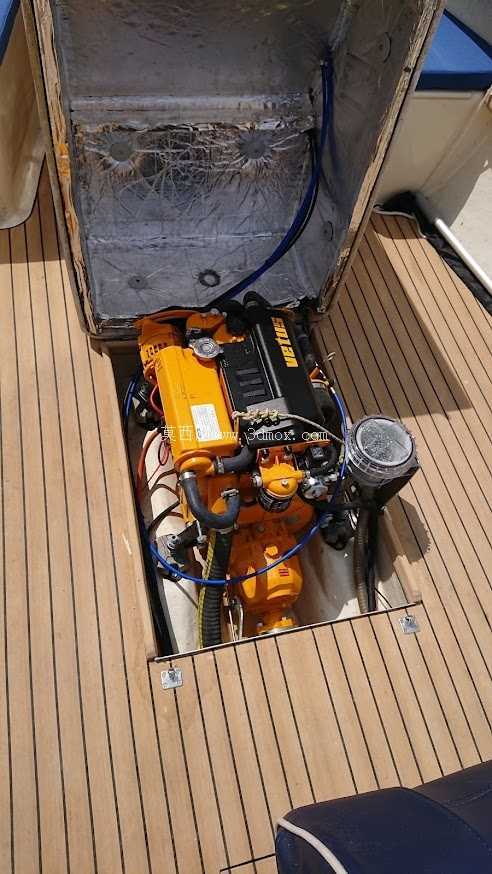

　　设计时充分考虑了船用动力的安装特性：发动机与舱壁之间预留了符合船舶建造规范的检修间隙，两侧操作空间满足日常机油检查、滤芯更换的操作需求，管路走向避开了甲板检修口的开合路径，避免后期开盖维保出现管路磕碰。模型中同步还原了舱内配套的进气通风组件、燃油滤器安装位、蓄电池摆放区域的相对位置，可直接用于动力舱的整体布局校验，核对发动机吊装入舱的路径是否存在结构干涉，确认机脚螺栓的安装操作空间是否满足工具作业需求。从安装边界来看，发动机本体的长宽高尺寸严格按照实物参数还原，机脚安装孔的跨距、安装面到舱底的高度差都做了精准匹配，可直接导出安装点位坐标用于船体基座的预制加工，减少现场镗孔、调整的工作量。

　　建模时特意保留了发动机周边线束的走向示意，包括启动电机接线、传感器线束的排布路径，方便电气设计人员同步完成舱内线束的固定位规划，避免后期管路与线束出现交叉干涉。整个模型的几何精度满足船舶改装设计的前期方案校验需求，不需要额外调整即可用于安装方案评审、施工前的技术交底，帮助施工人员提前预判安装难点，减少现场返工概率。
