精密机械组合传动装置三维设计

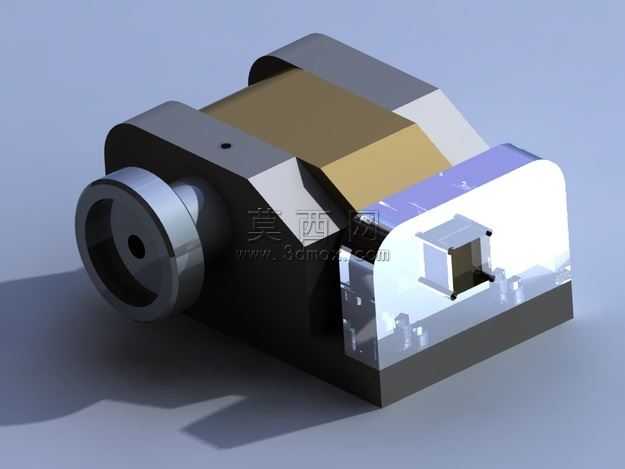

本作品为精密机械组合传动装置的三维建模设计成果，整体采用参数化建模思路完成全结构搭建，建模过程中对各部件的装配公差、配合间隙做了精准的参数约束，保证各运动部件不存在干涉问题，可完整模拟实际运行的动作逻辑。外观渲染阶段采用了多材质分层赋予的处理方式，主体支撑结构采用哑光深灰金属材质，还原铸铁机座的厚重质感，中部传动核心区域采用黄铜色金属材质，区分核心传动部件与外部支撑结构，前端输出轴采用亮面抛光金属材质，突出轴类零件的加工精度特征，侧面的方形安装座采用半反光镀铬材质，还原金属加工后的表面光泽效果，不同材质的搭配既清晰区分了各功能部件，也让整体模型的视觉层次更加分明。结构设计上，装置采用一体化机座承载全部传动组件，左侧伸出的输出轴采用阶梯轴结构，预留了键槽与安装孔位，可适配不同的外接负载连接件，中部的容纳腔用于内置传动核心部件，腔体边缘做了倒角过渡处理，既避免应力集中问题，也提升了装配时的操作便利性，右侧的方形安装位用于固定检测或控制组件，安装位周边预留了对称的螺丝孔位，可满足不同规格配件的安装需求。建模过程中对所有棱角位置都做了符合机械加工工艺的圆角或倒角处理，不存在违背实际加工逻辑的尖锐结构，各部件的壁厚设计也充分考虑了实际加工的可行性与结构强度需求，支撑部位的壁厚做了加厚处理，受力较小的盖板类部件则采用合理的薄型设计，兼顾轻量化与结构稳定性。渲染阶段采用了柔和的侧上方主光源搭配底部补光的布光方案，既清晰呈现了各部件的结构轮廓，也通过自然的阴影效果强化了模型的立体感，金属材质的反光参数经过反复调试，避免过度反光造成结构细节模糊，同时还原了真实金属部件的表面质感。
