AMPSEAL1-776231-6PCB连接器排针结构设计

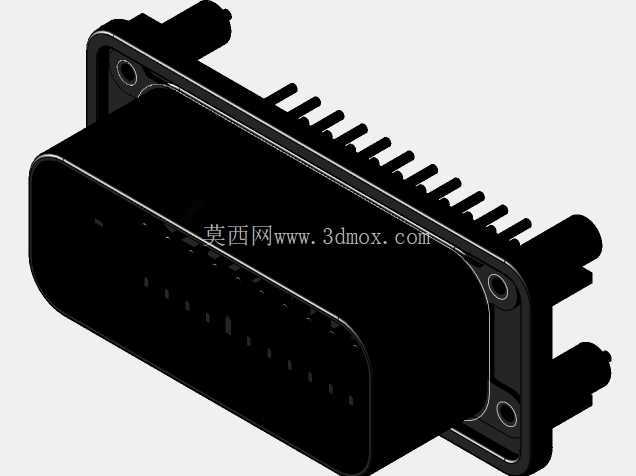

　　这款PCB连接器排针主要面向车载电控单元、工业控制板卡的板端信号传输场景，在工程机械电控系统、新能源车辆低压信号回路、户外工业设备控制模块中应用广泛，核心作用是实现PCB板与外部线束的可靠物理连接与信号导通，适配多通道信号传输需求，可承载低压控制信号、小功率供电回路的连接需求。从结构设计来看，整体采用带法兰安装边的矩形壳体结构，壳体采用耐高低温、耐油耐腐的工程塑料材质，外围的密封胶圈安装槽可配合密封圈实现IP67级别的防护效果，适配户外、车载等存在振动、油污、温变的恶劣工况。

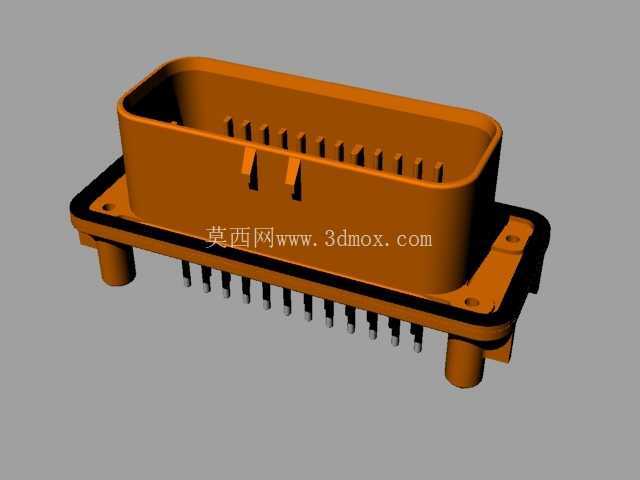

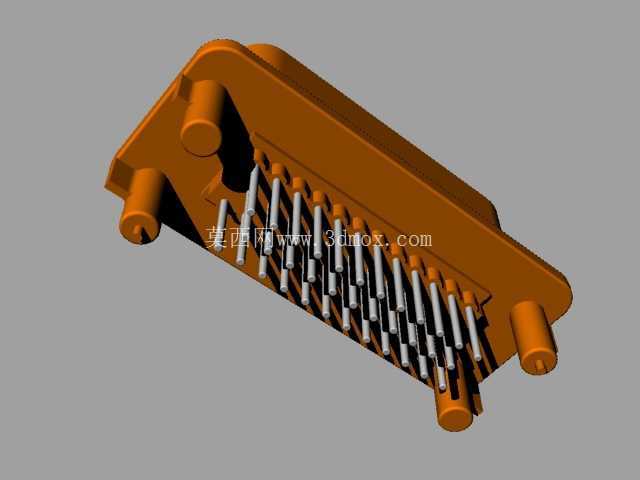

　　排针引脚采用双排错位排布设计，引脚间距符合AMPSEAL系列通用连接标准，引脚端部做了倒角导向处理，方便对接时的盲插对位，避免插针弯折损伤；引脚根部做了加宽固定结构，与壳体注塑嵌合为一体，提升引脚的抗扭、抗弯折能力，应对车载场景下的长期振动工况不会出现引脚松脱、移位问题。安装法兰边设置了两个对称的定位安装孔，孔位间距匹配行业通用的安装尺寸，可通过螺栓直接固定在PCB板或者设备壳体上，安装后整体突出PCB板的高度经过精准核算，既预留了对接插座的插拔操作空间，又不会占用过多的设备内部竖向空间，适配紧凑化的电控舱布局。

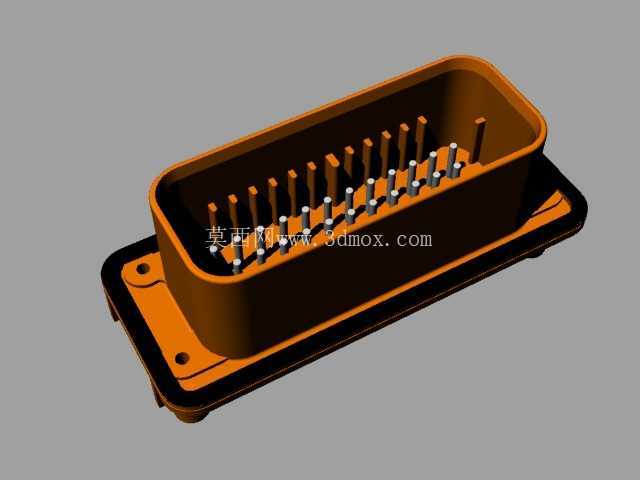

　　设计过程中优先考虑了连接可靠性，壳体内部的引脚周围设置了防错位挡墙，对接时只有匹配的插座才能顺利插入，避免错插导致的引脚短路、信号接反问题；壳体外侧的导向凸台与插座的导向槽配合，可实现快速对位，降低现场装配的对位难度，提升装配效率。引脚的焊接端采用平直设计，适配波峰焊、回流焊等常规PCB焊接工艺，焊接端长度经过优化，既保证焊锡的浸润面积足够，提升焊接强度，又不会出现焊锡溢出导致的相邻引脚短路问题。整体外形的边角都做了圆角过渡处理，避免装配过程中划伤操作人员或者损坏周边线束绝缘层，法兰边与壳体的衔接处做了加厚处理，承受螺栓锁紧力时不会出现壳体开裂问题，长期使用的结构稳定性更强。
