SICMA系列PCB板端连接排针结构

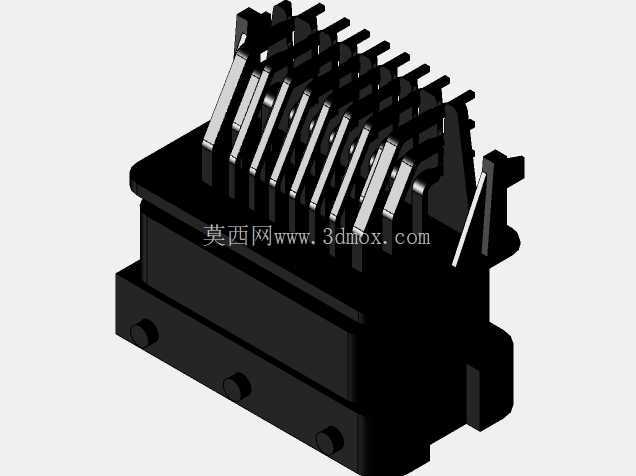

　　这款板端连接排针主要面向工业控制板卡、车载电控单元、工业传感信号传输场景设计，作为PCB板与外部线束之间的物理连接载体，承担多通道电信号稳定传输、机械定位锁紧的核心作用，在振动工况较多的工业现场、车载电控模块中，这类带壳体防护的排针相比裸排针，能更好抵御外力拉扯、粉尘侵入带来的连接失效风险。从结构设计来看，排针采用黑色绝缘壳体包裹多组平行金属插针的布局，壳体外侧设置的柱状凸台是安装定位结构，在装配时可先卡入PCB板对应的定位孔完成预固定，避免焊接过程中排针偏移导致的针脚虚焊、对位偏差问题；壳体边缘的卡扣结构可与对插端线束连接器完成锁止，防止设备运行过程中受振动出现接插件松脱、信号中断的故障。

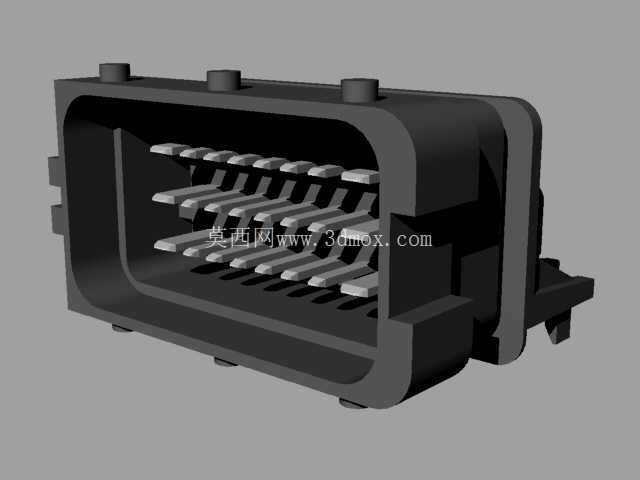

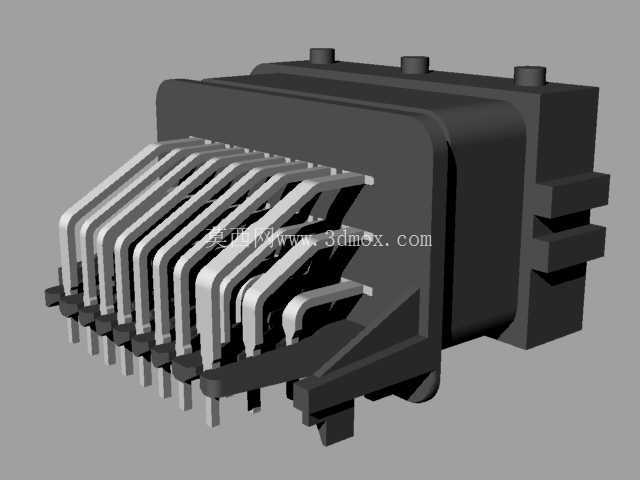

　　金属插针采用等间距平行排布，每根插针的伸出长度、截面尺寸都严格匹配对应对插件的插孔尺寸，保证插合后每一路信号的接触电阻处于合理区间，避免大电流信号传输时出现针脚发热、信号衰减的问题；插针与绝缘壳体的结合处做了防退结构，避免多次插拔后插针出现松动、退针的情况。安装边界方面，这款排针为板端卧式安装结构，壳体底部与PCB板面贴合，焊接后整体突出板面的高度控制在紧凑区间，不会占用过多板上垂直空间，适配内部空间局促的电控盒安装需求；定位凸台的高度刚好穿过PCB板厚度，不会在板背面突出过多影响板卡后续的壳体装配；插针的焊接端采用直插设计，可适配波峰焊工艺批量焊接，也可手工补焊，生产装配兼容性较强。

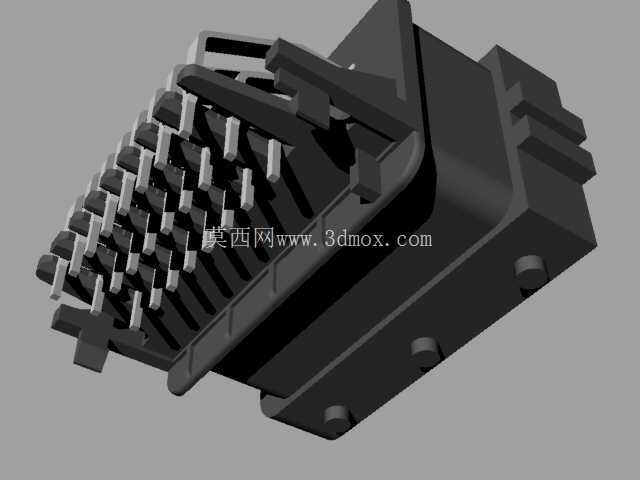

　　建模过程完全参照官方公开的数据表参数还原，每一处定位凸台的位置、插针的间距、壳体的壁厚都与实物参数保持一致，插针的排布层数、每层的针数都严格对应规格书定义，壳体外侧的加强筋结构也做了完整还原，可直接用于PCB板的结构干涉检查、整机装配模拟，也可作为接插件选型阶段的结构参考，帮助设计人员提前评估板上布局空间、安装方式是否匹配整机设计需求，避免选型阶段因结构尺寸误判导致的后期改板问题。
