AMPSEAL系列PCB板载连接器排针结构设计

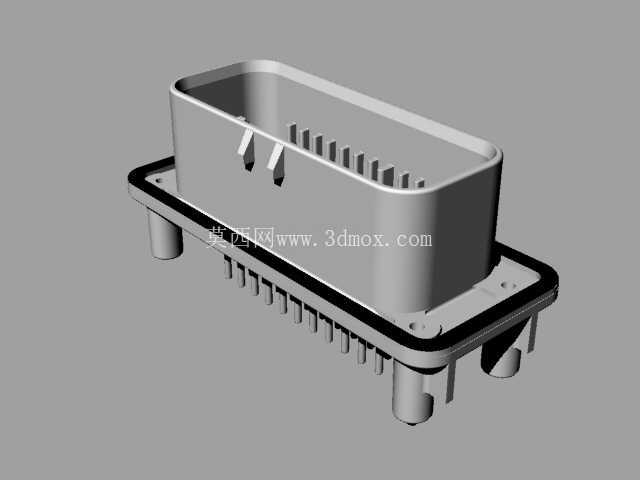

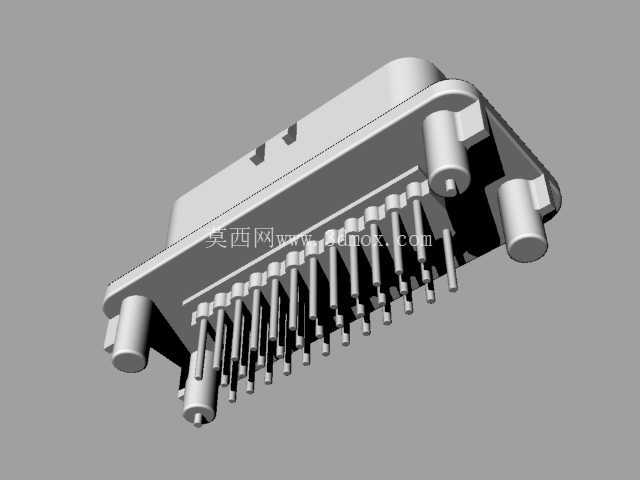

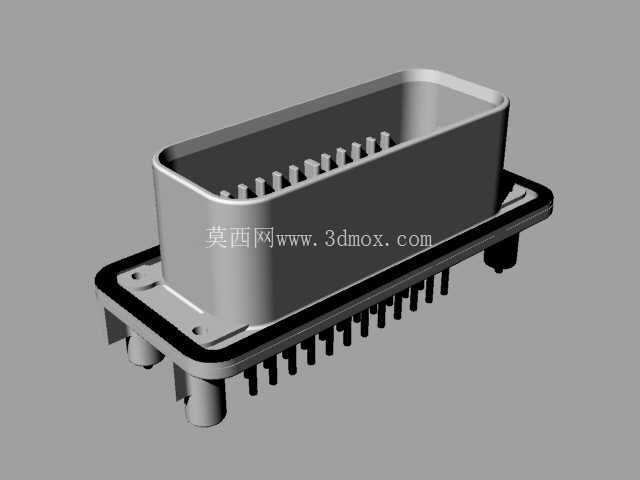

　　这款板载排针连接器主要面向车载电控单元、工业控制板卡的信号与功率传输场景，在发动机舱ECU、车身控制模块、工业采集终端这类需要长期耐受振动、温变的工况中，这类密封型板端连接器是板卡与外部线束对接的核心接口部件，承担着板载电路与外部线束之间的信号传递、小功率电流导通作用，同时要满足安装后的密封防护要求，避免水汽、粉尘侵入板卡焊接区域造成电路故障。从结构设计来看，整体采用带围边的屏蔽壳体结构，上部的矩形围框用于对接公端护套时实现导向与周向密封，围框内部的排针按照固定间距整齐排布，针体采用直插式设计，穿过底部安装法兰后延伸出标准焊接长度，适配常规厚度的PCB板波峰焊或回流焊工艺。

　　底部法兰带有一体化的密封胶圈安装槽，安装时法兰面与PCB板表面贴合，配合胶圈可实现板端安装位置的IP67级密封效果，法兰边角设置的定位柱与安装孔，可在PCB焊接前实现预定位，避免焊接过程中排针偏移导致的对接错位问题。排针的排布间距经过严格校核，既保证相邻针脚之间的电气间隙满足高压信号传输的绝缘要求，又控制整体连接器的占用板面尺寸，适配紧凑布局的车载电控板卡设计。壳体采用耐高温工程塑料注塑成型，针体表面做镀锡处理，兼顾焊接附着力与抗氧化能力，法兰下方的支撑柱在连接器插合过程中可分散受力，避免针脚受侧向力出现弯折、开焊问题。

　　建模过程中严格还原了排针的伸出长度、法兰安装孔位间距、围框内部导向倒角等关键尺寸，安装边界完全匹配对应规格的AMPSEAL线端护套，可直接用于电控板卡的布局干涉检查、安装模拟，也可作为接插件选型阶段的装配验证模型使用，帮助结构工程师在板卡设计阶段提前确认连接器的占用空间、焊接位置与周边元器件的安全距离，规避后期打样出现的装配干涉、焊接空间不足等问题。
