单缸用10mm厚80mm孔法兰鳍结构件

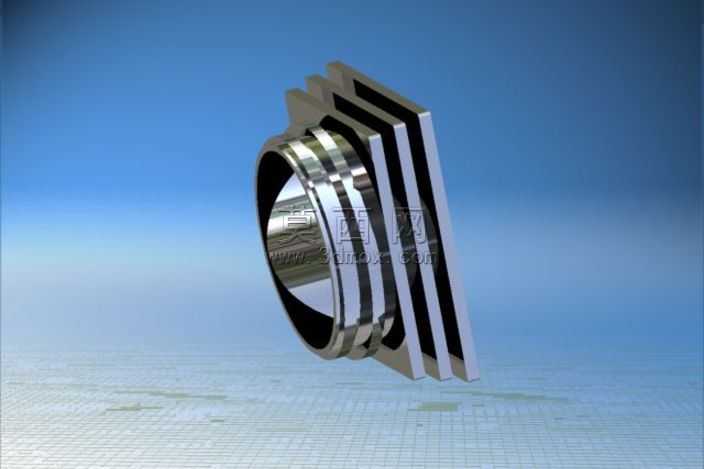

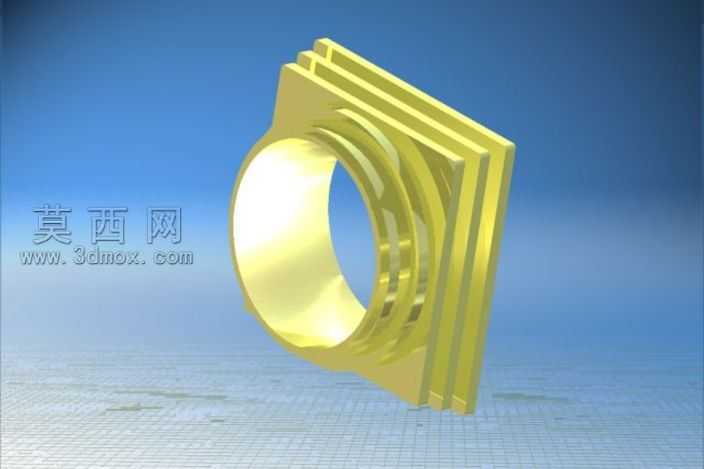

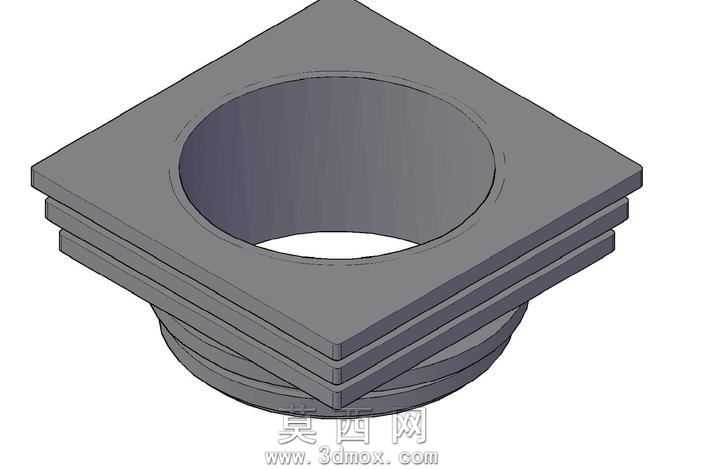

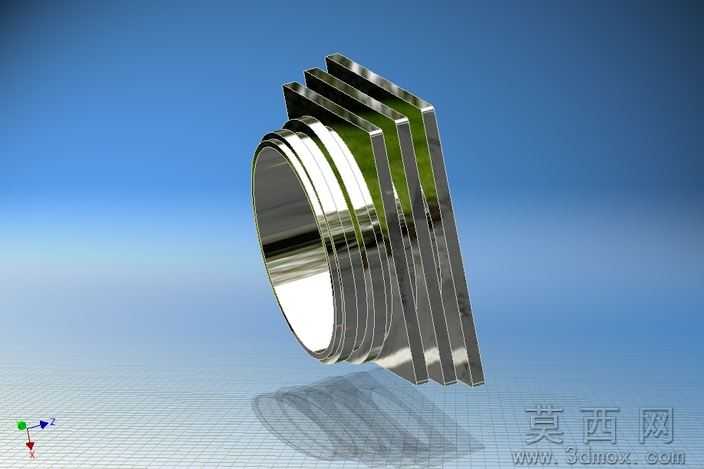

该零件为适配单缸工况的法兰式鳍结构件，建模阶段首先以中心80毫米通孔为核心基准，先绘制底部带环形卡槽的圆柱基座轮廓，再向上叠加三层方形叠片结构，每层方形片体的边缘做等距偏移处理，叠片之间预留均匀的环形凹槽，既保证结构的分层辨识度，也为后续装配时的密封嵌合预留安装空间。建模过程中严格遵循10毫米的鳍片厚度参数，方形基座的四个边角做微小倒圆角处理，避免应力集中，中心通孔的内壁做光滑面处理，保证流体通过时的流道顺畅，适配CFD流体分析的网格划分需求。材质设定上选用工业常用的灰铸铁材质，渲染时赋予哑光金属质感，表面添加细微的铸造纹理，还原真实五金铸件的视觉效果，叠片之间的凹槽处做轻微的阴影加深处理，突出分层结构的层次感。结构设计上，底部圆柱段的环形卡槽用于和单缸的缸体端口嵌合定位，三层方形叠片既可以作为安装时的压紧贴合面，也能通过叠层结构提升零件的整体刚性，在承受缸内压力时分散应力，避免局部变形。设计思路围绕单缸的实际装配需求展开，摒弃多余的装饰结构，所有造型均服务于功能定位：中心大孔径保证流体或杆件的通过空间，方形法兰面提供充足的螺栓安装点位，叠层鳍片结构在控制整体重量的同时提升结构强度，光滑的内壁面减少流体阻力，完全适配后续的啮合装配以及CFD仿真分析需求，建模时所有尺寸均做参数化关联，方便后续根据不同缸径参数快速调整模型尺寸，适配不同规格的单缸设备使用场景。
