管道密封快拆式抱箍挤夹结构设计

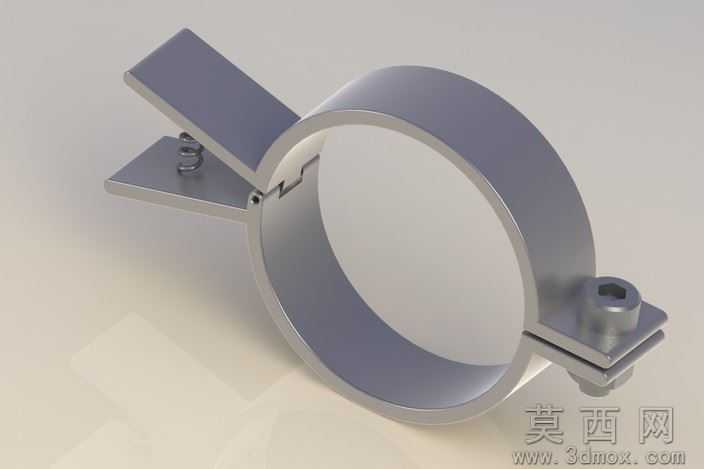

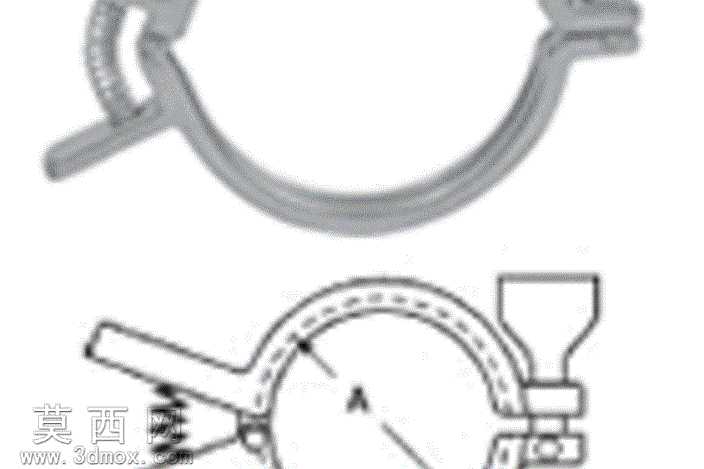

本作品为管道密封用快拆式抱箍挤夹结构，采用三维参数化建模方式完成整体设计，建模过程中优先保证各部件配合精度，先绘制环形箍体的截面草图，通过拉伸命令生成主体环形结构，再对箍体开口端的连接耳位进行特征切除与加厚处理，保证连接部位的结构强度。快拆扳扣部分单独建模，通过铰接轴的同轴度约束与箍体完成装配，扳扣的按压斜面经过角度优化，扳动时可通过斜面推力逐步收紧箍体，无需额外工具即可完成快速锁紧与拆卸，适配日常管道维护的快装需求。锁紧端采用六角螺栓配合双叠片连接耳的结构，建模时对螺栓孔位进行了间隙配合公差预留，既保证螺栓可顺利穿入，又避免间隙过大导致锁紧时箍体偏移。渲染阶段采用哑光金属材质赋予整体结构，还原不锈钢五金件的真实质感，对铰接位置、螺栓棱边做了微小倒角处理，避免锐边应力集中的同时提升视觉精细度，场景采用柔和的漫反射打光，清晰呈现箍体内壁的圆弧过渡、扳扣的曲面造型以及各部件的装配关系。设计过程中重点考量箍体的抱紧力分布，环形内壁做了等径圆弧处理，锁紧后可均匀贴合管道外壁，配合密封件使用时可实现稳定的密封效果，扳扣的开启角度经过反复模拟调整，保证扳动行程适中，既不会因行程过大导致操作费力，也不会因行程过小导致锁紧力不足。连接耳的双层叠片结构在建模时做了加强筋处理，提升长期反复开合的结构耐用性，整体结构无冗余设计，所有部件均可通过常规五金加工工艺实现生产，兼具实用性与工艺合理性。
