HMC5883L三轴数字罗盘电子模块结构设计

　　在小型无人机飞控系统、穿戴式航向定位设备、户外手持导航终端、机器人姿态感知单元的硬件选型环节，磁航向传感模块的结构适配性往往是决定整机集成效率的核心因素之一，本次呈现的HMC5883L三轴数字罗盘模块结构，完全围绕嵌入式集成场景的实际安装需求完成建模还原。从实际工程应用来看，这类三轴磁传感模块的核心作用是通过检测地磁场矢量分量，解算出设备相对于磁北的航向角度，为运动载体提供无漂移的航向参考，弥补惯性测量单元随时间累积的航向误差，在没有卫星信号的室内、地下空间也能持续输出稳定的航向数据。

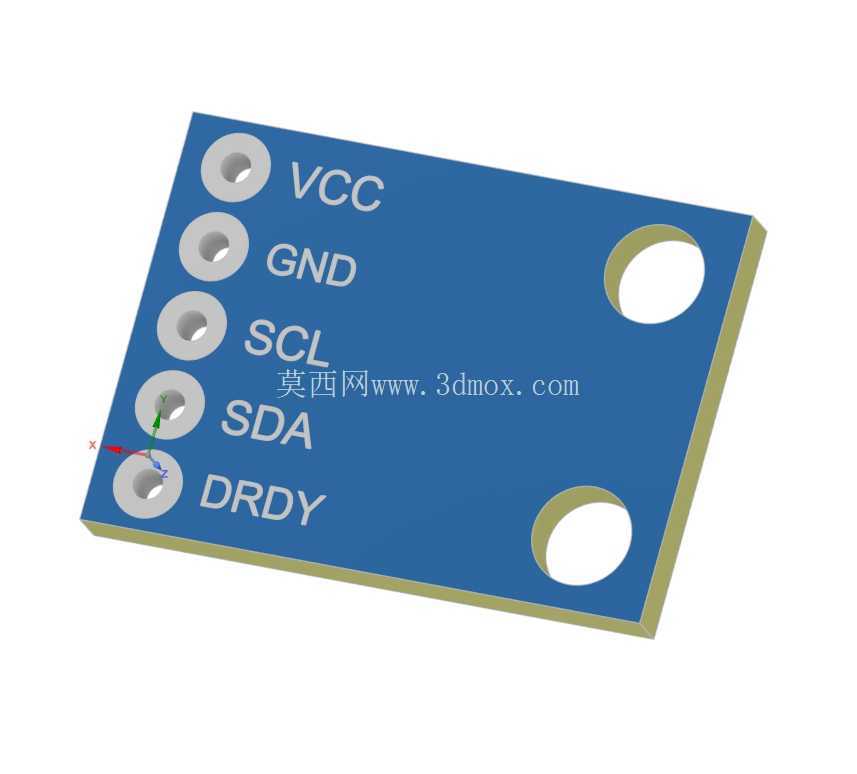

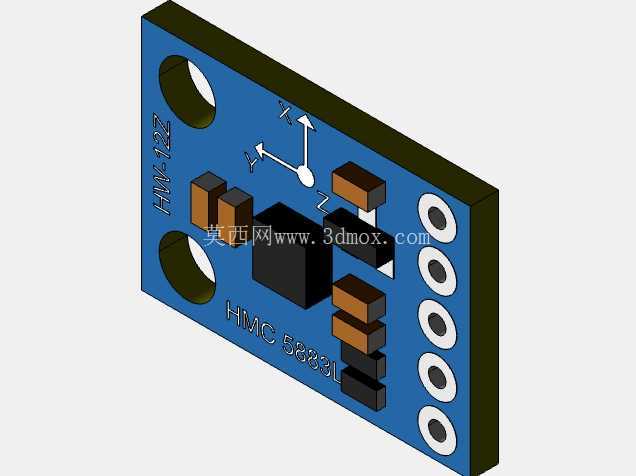

　　建模过程中首先还原了模块的PCB基板结构，基板采用标准矩形板型，对角设置两个圆形安装通孔，孔位间距匹配常用的小型传感模块安装孔距标准，可直接通过M2螺丝固定在设备内部的安装柱上，也可配合排针完成直插焊接，适配两种主流的安装方式。基板上的元件布局完全还原实物排布：核心传感芯片布置在基板中心区域，尽可能远离板上的无源元件，减少周边元件杂散磁场对传感精度的干扰；周边的阻容元件按照信号流向依次排布，电源输入端的滤波电容靠近芯片供电引脚布置，从结构布局上保障电源稳定性；基板一侧设置单排排针焊盘，引脚顺序遵循常用的I2C接口引脚定义，兼容主流的开发板接口，无需额外改线即可完成接线。

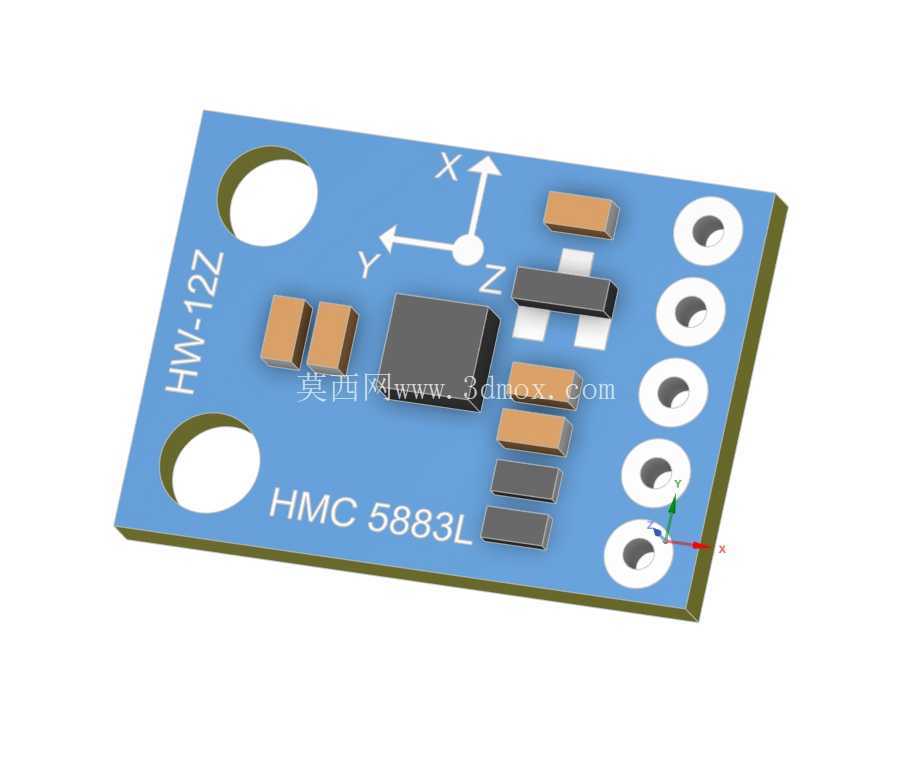

　　模块的三轴坐标系标识直接丝印在基板表面，X、Y、Z三个轴向的箭头标识清晰，建模时保留了这部分标识的结构特征，方便集成时快速确认安装方向，避免因轴向装反导致的航向解算错误。整个模块的厚度控制在低矮范围内，所有元件的最高高度不超过排针的插装高度，不会在设备内部占用过多的垂直空间，适配紧凑化的设备内部堆叠需求。从安装边界来看，模块的外轮廓无突出异形结构，安装时仅需要预留略大于基板尺寸的平面空间即可，周边不需要额外预留过大的避让距离，适合在空间紧张的小型智能设备内部布置。在结构细节上，基板边缘做了圆角处理，避免安装时板边毛刺划伤设备内部的线束，安装孔周围做了露铜处理，可配合金属螺丝实现基板接地，提升模块的抗干扰能力。
