艾华10uF63V直插铝电解电容三维建模

　　在消费类电源板、工控控制板、小型驱动模块的PCB布局阶段，直插铝电解电容的占位与干涉校验是结构设计环节不可跳过的步骤，这款10uF规格的直插铝电解电容模型，完全还原了实物的外形特征与安装边界，可直接导入各类PCB结构设计场景完成装配校验。从实际应用场景来看，这类耐压63V、容量10uF的直插铝电解电容，常被布置在低压直流回路的滤波位置，承担输入输出纹波滤除、芯片供电端退耦的作用，在小功率开关电源、工控信号调理板、家电控制板上的应用占比极高，很多入门级电源设计、小型控制板开发项目中，都会选用该规格电容作为基础滤波元件。

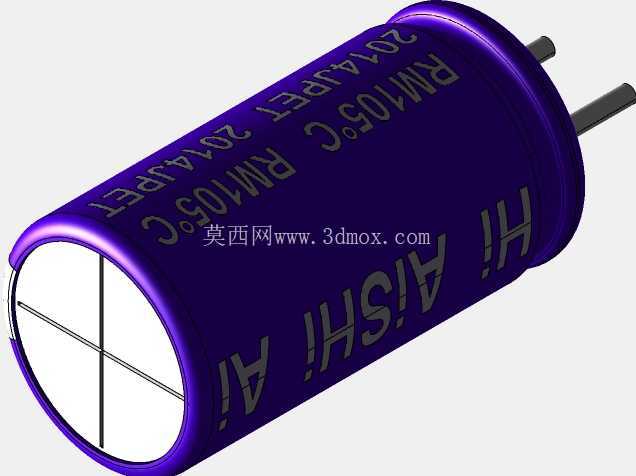

　　设计这款三维模型时，优先还原了电容本体的圆柱外形特征，本体直径严格匹配实物5mm的尺寸参数，本体总高度控制在11mm，完全对应实物的外形边界，建模时特意还原了电容顶部的十字防爆压痕结构，该结构是铝电解电容的核心安全设计，当电容内部因过温、过压出现压力升高时，防爆槽会优先开裂释放内部压力，避免本体爆裂引发周边电路损坏，模型上的防爆槽深度、开槽角度都和实物保持一致，可用于结构安全距离校验场景。

　　引脚部分采用标准直插通孔设计，引脚直径、引脚间距完全匹配常规PCB通孔焊盘的设计规范，建模时特意保留了引脚伸出本体底部的标准长度，可直接用于PCB装配时的引脚折弯长度校验、波峰焊过炉时的元件高度干涉检查，避免出现元件过高和外壳、散热片发生碰撞的问题。本体表面的标识印刷区域也做了还原，极性标识清晰，可用于装配工艺的可视化演示，帮助产线作业人员快速识别电容安装极性，减少反向插装的不良率。在布局校验环节，使用该模型可提前核算电容周边的安全距离，包括和周边大功率电阻、整流二极管等发热元件的间距，避免电容长期处于高温环境加速电解液干涸，同时也能校验电容和外壳、接线端子、接插件之间的装配间隙，防止组装时出现元件顶壳、插装不到位的问题。

　　对于三维建模从业者而言，该模型的曲面过渡、细节特征处理都参考了实物的加工工艺，本体的卷绕封边、引脚和本体的铆接位置都做了写实还原，没有过度简化结构特征，可直接用于产品爆炸图制作、装配工艺演示、PCB三维可视化展示等场景，不需要二次修改调整即可直接调用。
