三丰SPC接口专用连接线缆结构设计

　　这款适配三丰SPC接口的连接线缆，核心服务于工业计量检测场景下的测量数据传输需求，在精密尺寸检测工位、计量实验室校准作业、生产线在线量测环节中，承担测量设备与数据采集终端、PCB测控板卡之间的信号连通作用，可直接匹配Mitutoyo系列带SPC输出端口的测量器具，解决测量数据从传感端到处理端的有线传输链路搭建问题，也可作为DIY测量数据采集装置、定制化量测系统布线时的现成连接组件使用，省去从零开模做接口端子、梳理线序的重复工作量。

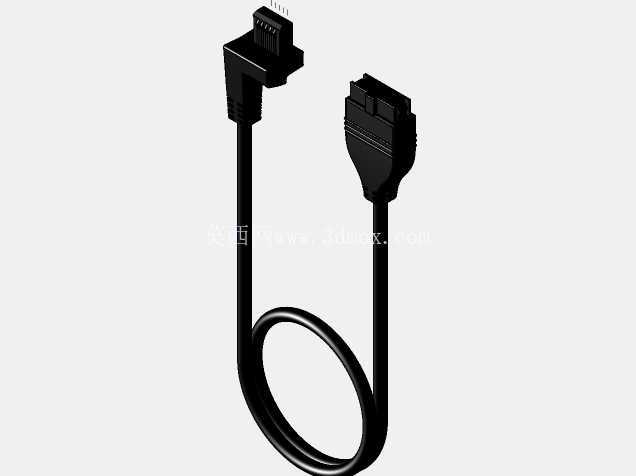

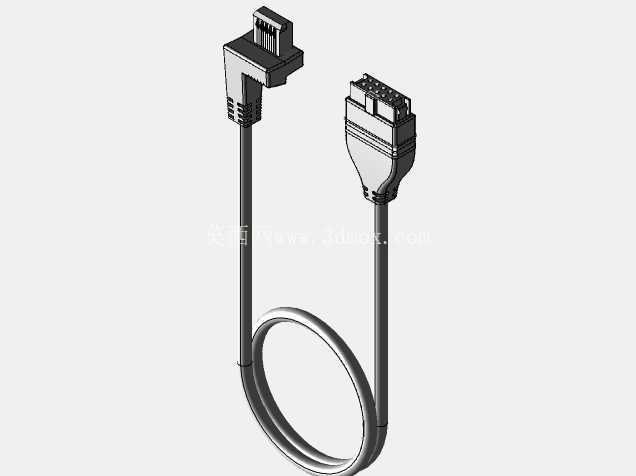

　　从结构设计层面看，线缆两端分别做了差异化的接口构型，一端为90度弯角式插头，适配设备侧紧凑安装空间的布线需求，避免直头插头在设备侧壁、工装夹缝处出现线缆过度弯折、插头受力松脱的问题，弯角处做了圆弧过渡的应力释放结构，能承受日常插拔、布线拉扯时的外力，减少线芯与端子连接处的疲劳断裂风险；另一端为直式全包塑壳插头，塑壳表面做了防滑纹理设计，方便操作人员插拔施力，插头内部的插针做了镀金防氧化处理，保障长期使用过程中的接触稳定性，避免接触电阻过大导致的测量数据丢包、传输误码问题。

　　线缆本体采用多芯屏蔽线结构，外层为耐磨柔性PVC护套，可适应车间现场常见的油污、轻微摩擦工况，线身具备合适的弯曲半径，既不会因为过硬导致布线时弯折困难，也不会因为过软出现线缆垂落剐蹭工件、工装的问题，常规布线长度可覆盖单台测量设备到就近数据采集模块的安装距离，无需额外做延长转接。安装边界上，弯角插头的突出高度控制在紧凑区间，可适配测量设备侧壁与安装墙板之间最小20mm的间隙安装场景，直头插头的插拔预留空间仅需30mm即可完成操作，无需在设备周边预留过大的操作空位，方便在紧凑的集成式量测工装上布置。

　　在实际选型使用时，这款线缆的接口尺寸完全匹配三丰SPC接口的行业通用规范，插针位置、接口卡扣尺寸均做了适配校验，插入后可通过接口自带的卡扣结构实现锁止，避免设备运行过程中的振动导致插头松脱，线芯的线径规格满足测量信号传输的阻抗要求，不会因为线阻过大导致测量信号衰减，屏蔽层可有效隔绝车间内伺服电机、变频设备产生的电磁干扰，保障测量数据传输的稳定性，适合在搭建多通道量测数据采集系统、改造老旧测量设备的数据输出功能、自制专用量检具的信号传输链路时直接选用，无需额外做接口的二次适配修改。
