重型工业线缆卷盘结构设计方案

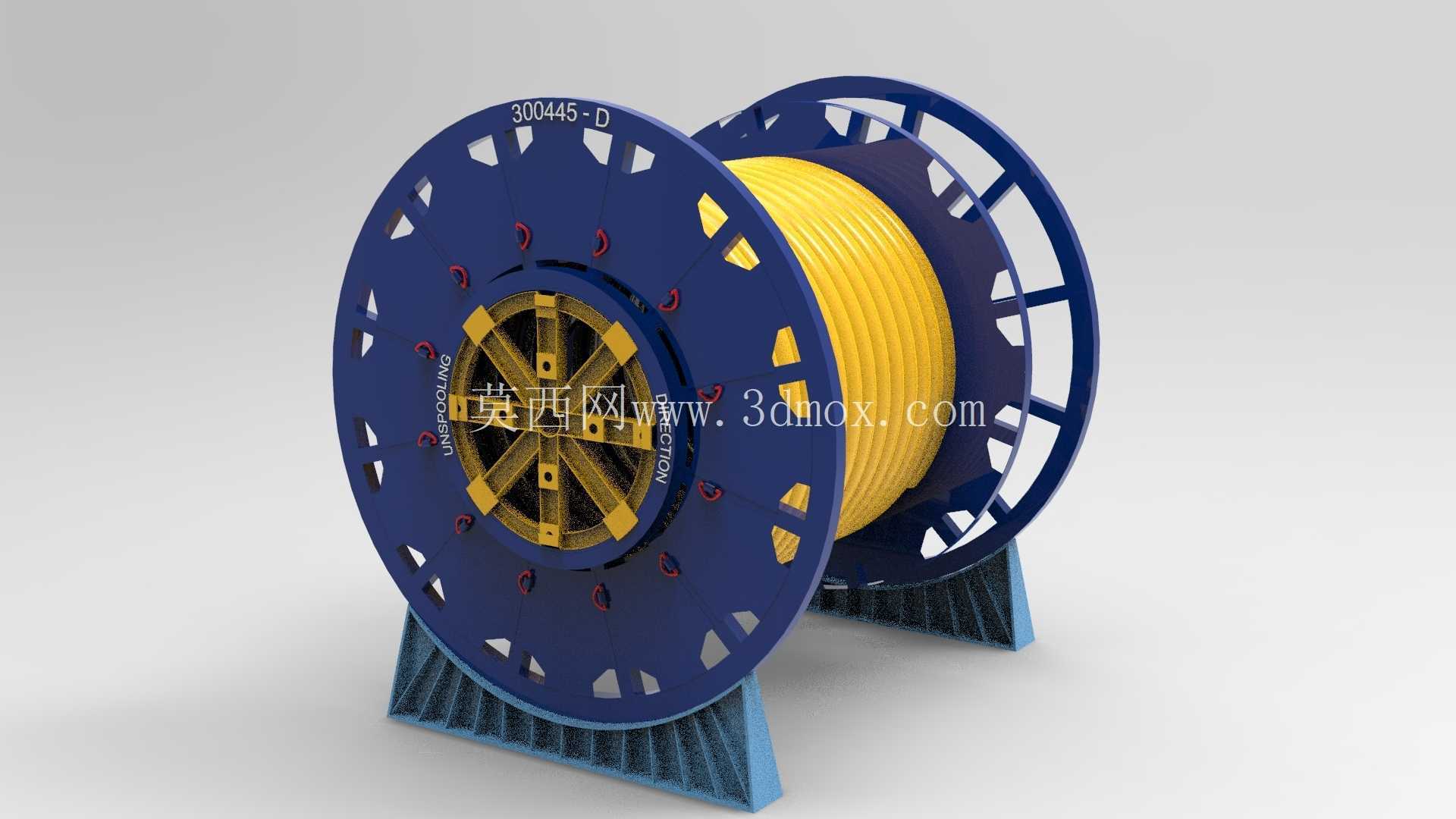

　　这款重型线缆卷盘主要面向长距离线缆、柔性缆索、工业软管的现场转运与定点收纳场景，在电力施工、船舶舾装、矿山设备布线、重型机械维保作业中，这类卷盘是承载大规格线缆的核心工装，替代传统简易木质线轴，解决大重量线缆收放过程中易散卷、侧边变形、转运卡滞的常见问题。从结构设计逻辑来看，两侧辐板式轮盘采用镂空式框架结构，并非为了视觉效果做造型，而是在保证轮盘整体抗弯强度的前提下，尽可能降低卷盘自身重量，镂空槽位同时可作为人工盘线时的着力点位，也能在户外作业时减少风阻，避免露天存放时积水积尘。

　　轮盘中心的轮毂采用多辐条支撑结构，与中心安装轴套采用分体式装配设计，轴套可根据不同放线架的轴径做适配更换，无需更换整个卷盘主体，适配不同规格的地面放线支架、车载放线机构的安装需求。卷盘的支撑底座采用三角斜撑结构，与两侧轮盘的下沿做贴合式支撑，底座的接触面积经过核算，可在硬化地面、碎石地面保持稳定放置，不会因为线缆收放时的侧向力出现倾翻，底座与轮盘之间预留了足够的转动间隙，不会因为加工误差或者轻微变形出现卡滞。轮盘外缘做了加厚翻边处理，翻边上的标识槽可直接喷涂线缆规格、长度、承载吨位信息，无需额外粘贴标识牌，避免作业过程中标识磨损脱落。

　　轮盘内侧的绕线筒直径经过匹配设计，针对常规10-35mm直径的重型线缆，弯曲半径满足线缆的最小弯折要求，不会因为绕线筒直径过小导致线缆内部线芯出现折损、绝缘层开裂的问题。两侧轮盘上的红色定位卡扣，可在收线完成后固定线缆端头，避免转运过程中线头松散滑脱，也能快速找到放线起始端。整个卷盘的安装边界可适配常规宽度的货运托盘，底座尺寸满足叉车叉取的间距要求，可直接配合叉车完成整卷线缆的装卸转运，无需额外吊装工装，在无起重设备的野外作业场景下，可通过人工撬动底座完成短距离移位。辐板上的黄色标识块可作为盘线时的对位标记，帮助作业人员判断线缆排布的整齐度，避免出现线缆乱层、压线的情况，减少放线时的卡滞风险。
