M3套筒固定螺钉与锁紧螺母组合结构

　　这套紧固件组合主要面向桌面级FDM3D打印机的挤出头装配场景，也可迁移至小型自动化设备、精密检测工装的薄板叠层紧固工位，解决小空间内频繁拆装易滑牙、锁紧力不足导致的部件移位问题。整套组件包含不同长度规格的M3外六角套筒螺钉、蝶形手动螺母、带防滑齿的尼龙锁紧螺母，以及配套的刻度标尺，覆盖5mm到50mm的常用连接厚度区间，能适配从单块2mm铝板到多层隔热板、加热块、散热片叠装的不同安装需求。

　　设计时优先考虑了手动拆装的便利性，蝶形螺母的翼片做了15度的倾角处理，无需借助扳手即可徒手完成锁紧与拆卸，适合3D打印机这类需要频繁更换喷嘴、清理喉管的运维场景；锁紧螺母内嵌的尼龙圈在螺纹拧入后会产生径向抱紧力，即使设备长时间运行产生持续振动，也不会出现螺纹松退的问题，避免打印过程中喷头移位导致的成型件报废。螺钉的头部采用标准外六角结构，既可以用套筒扳手施加额定锁紧力矩，也能在空间受限的位置用开口扳手操作，螺杆部分的螺纹精度按6g级公差设计，和市面上常规M3丝锥攻出的内螺纹孔能顺畅配合，不会出现卡滞或滑牙的情况。

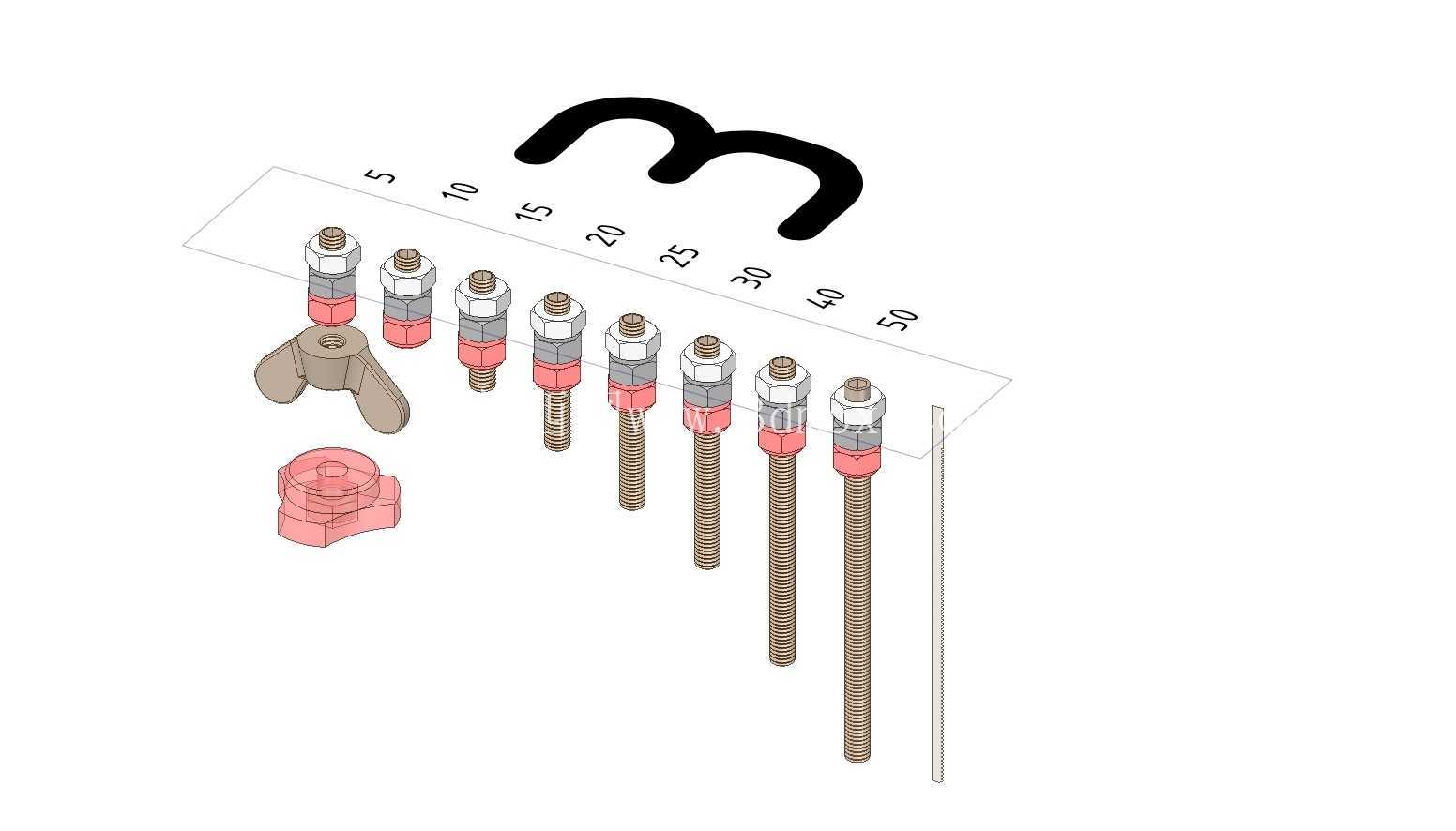

　　配套的刻度标尺直接标注了不同长度螺钉对应的适配叠层厚度，选型时无需反复测量安装空间的总厚度，对照标尺即可快速匹配合适长度的螺钉，避免螺钉过长顶坏内部加热元件、或是过短导致啮合牙数不足的问题。从安装边界来看，螺钉头部的对边尺寸为5.5mm，预留的扳手操作空间仅需7mm即可完成锁紧作业，蝶形螺母的最大外径为12mm，安装位周边只要留出14mm的徒手操作空间，就能顺利完成拆装，不会和周边的散热风道、送丝机构产生运动干涉。

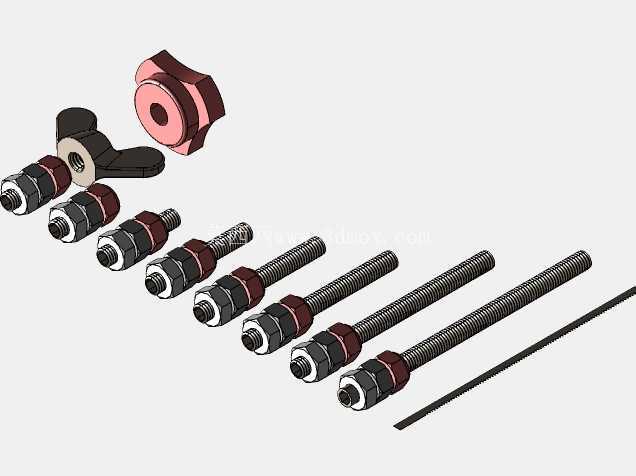

　　整套结构的建模过程还原了真实零件的工艺细节，螺钉头部的倒角、螺纹收尾的退刀槽、蝶形螺母的铸造圆角、锁紧螺母的尼龙圈嵌装结构都做了1:1还原，导入装配环境后可以直接做干涉检查、运动仿真，也能直接导出工程图标注公差，用于小批量定制加工。
