九轴惯性测量传感模块结构设计

　　在做小型无人机飞控、穿戴式动作捕捉、工业设备姿态监测类项目的结构适配时，九轴IMU的选型与安装边界设计往往是容易被忽略却直接影响数据精度的环节，这款MPU-9255模块的结构设计刚好覆盖了多数嵌入式姿态采集场景的安装需求。从实际工程落地的角度看，这类模块的核心应用场景集中在三个方向：一是消费级无人机的飞控姿态解算，为飞控系统提供实时的三轴角速度、线加速度与地磁场方向数据，支撑飞行姿态的闭环控制；二是工业领域的设备振动与倾角监测，比如安装在大型起重设备的臂架、自动化生产线的移动滑台上，实时反馈设备的姿态偏移与振动幅值，触发异常预警；三是VR/AR设备与动作捕捉穿戴设备的姿态采集，通过多节点的IMU数据融合还原人体或设备的空间运动轨迹。

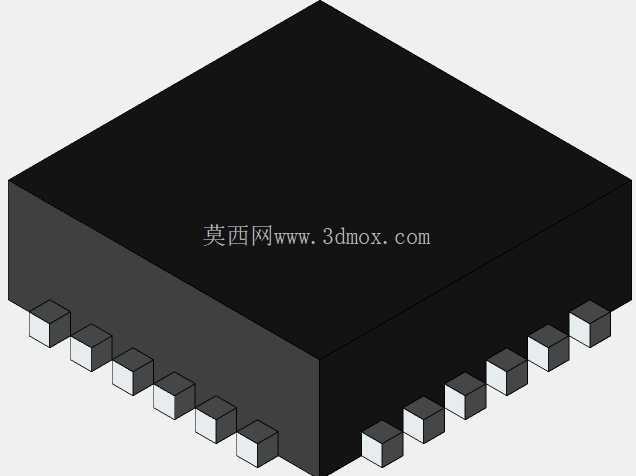

　　从功能特性上看，这款模块将三轴陀螺仪、三轴加速度计、三轴磁力计以及数字运动处理器集成在单芯片封装内，省去了多传感器分立设计时的信号布线干扰问题，自带的16位模数转换器可以分别对三类传感器的输出信号做数字化处理，陀螺仪支持±250dps到±2000dps的多档量程切换，加速度计量程覆盖±2g到±16g，磁力计测量范围达到±4800μT，能够适配从低速高精度姿态采集到高速运动状态追踪的不同需求。模块同时引出I2C与SPI通信接口，可直接对接主流的嵌入式主控芯片，自带的可编程数字滤波器能够滤除现场环境中的高频振动干扰，内置的温度传感器可以为传感器数据做温度补偿，降低温漂带来的测量误差，2.4V到3.6V的宽电压工作范围也能适配多数嵌入式系统的供电设计，无需额外增加电平转换电路。

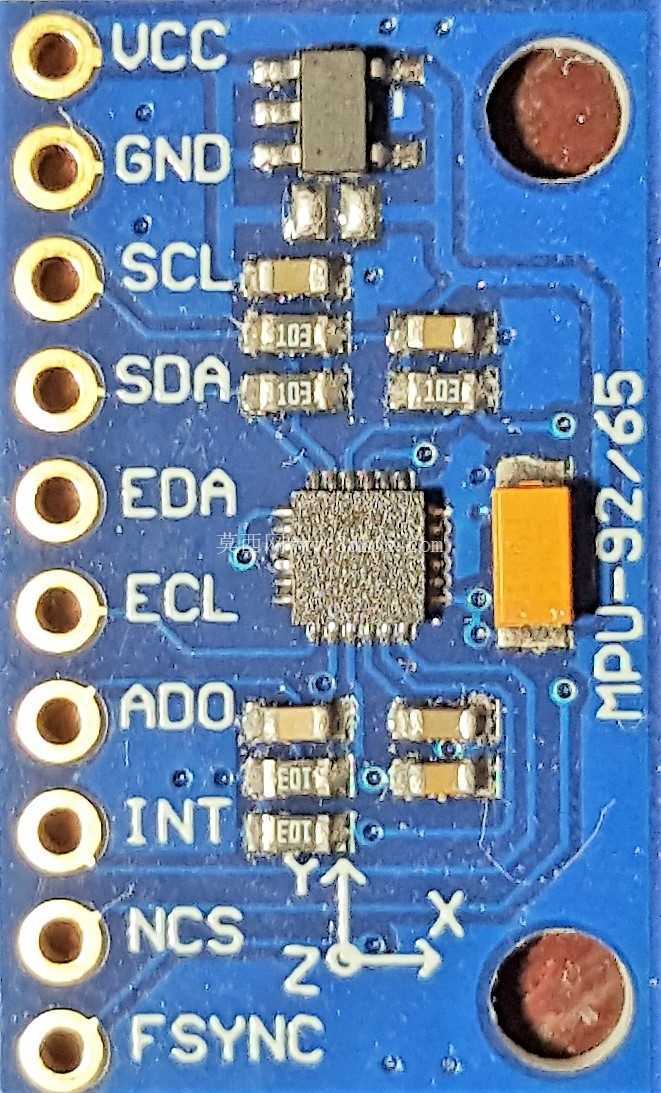

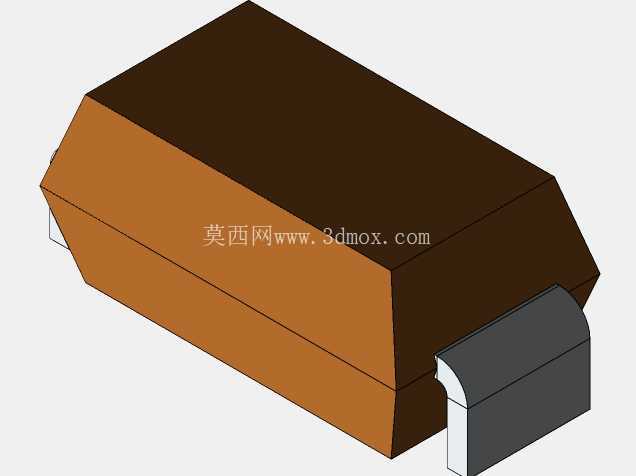

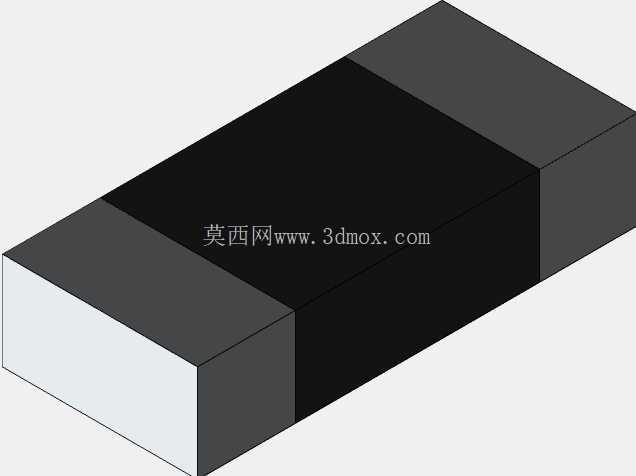

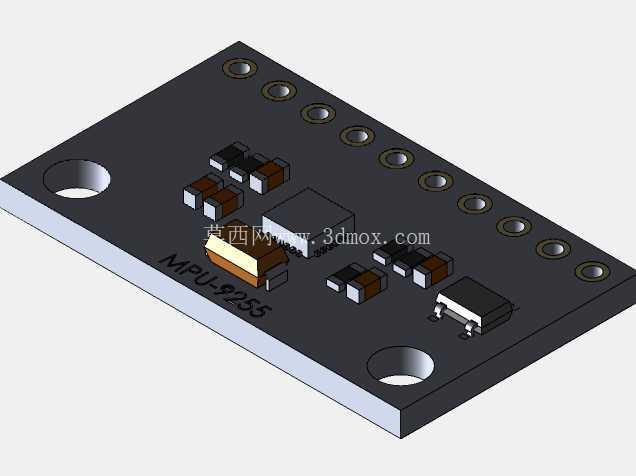

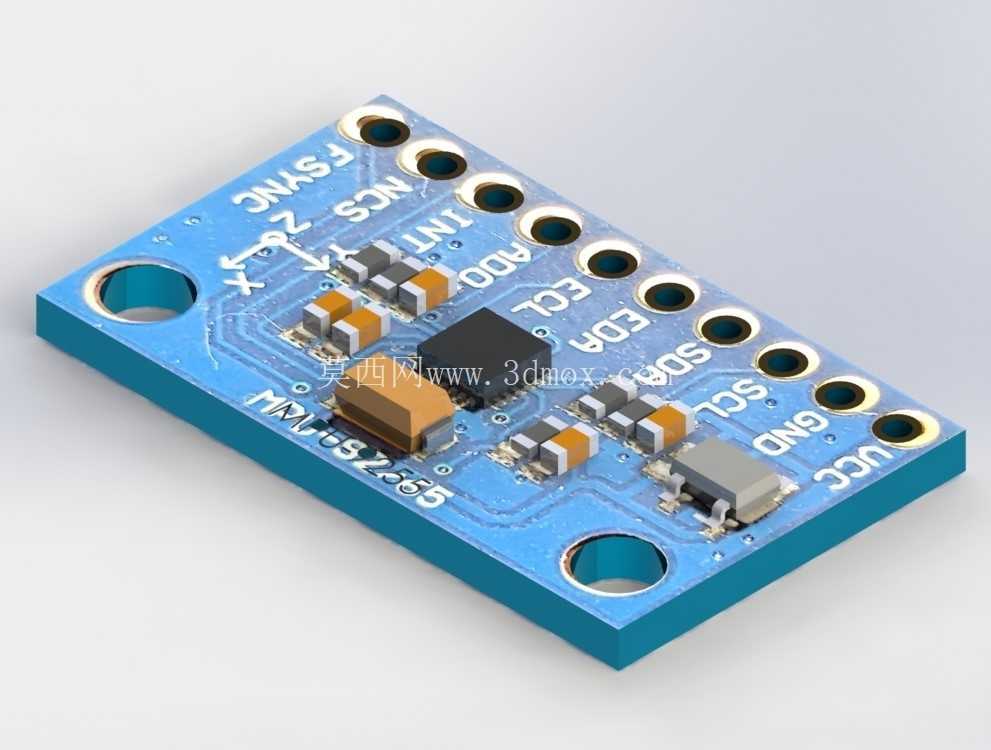

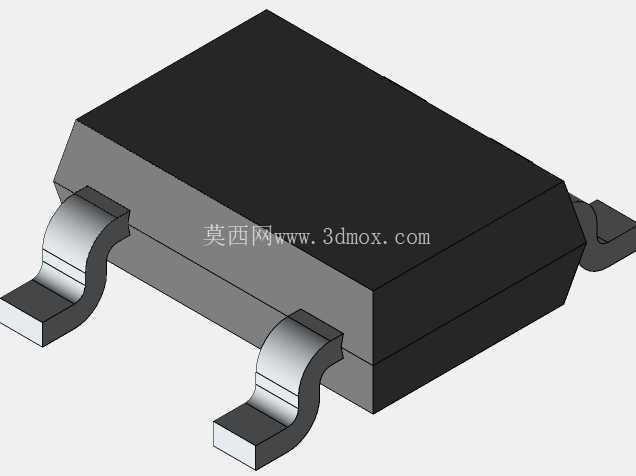

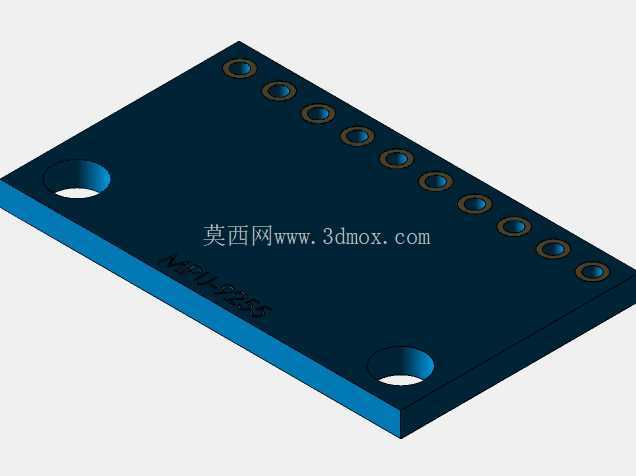

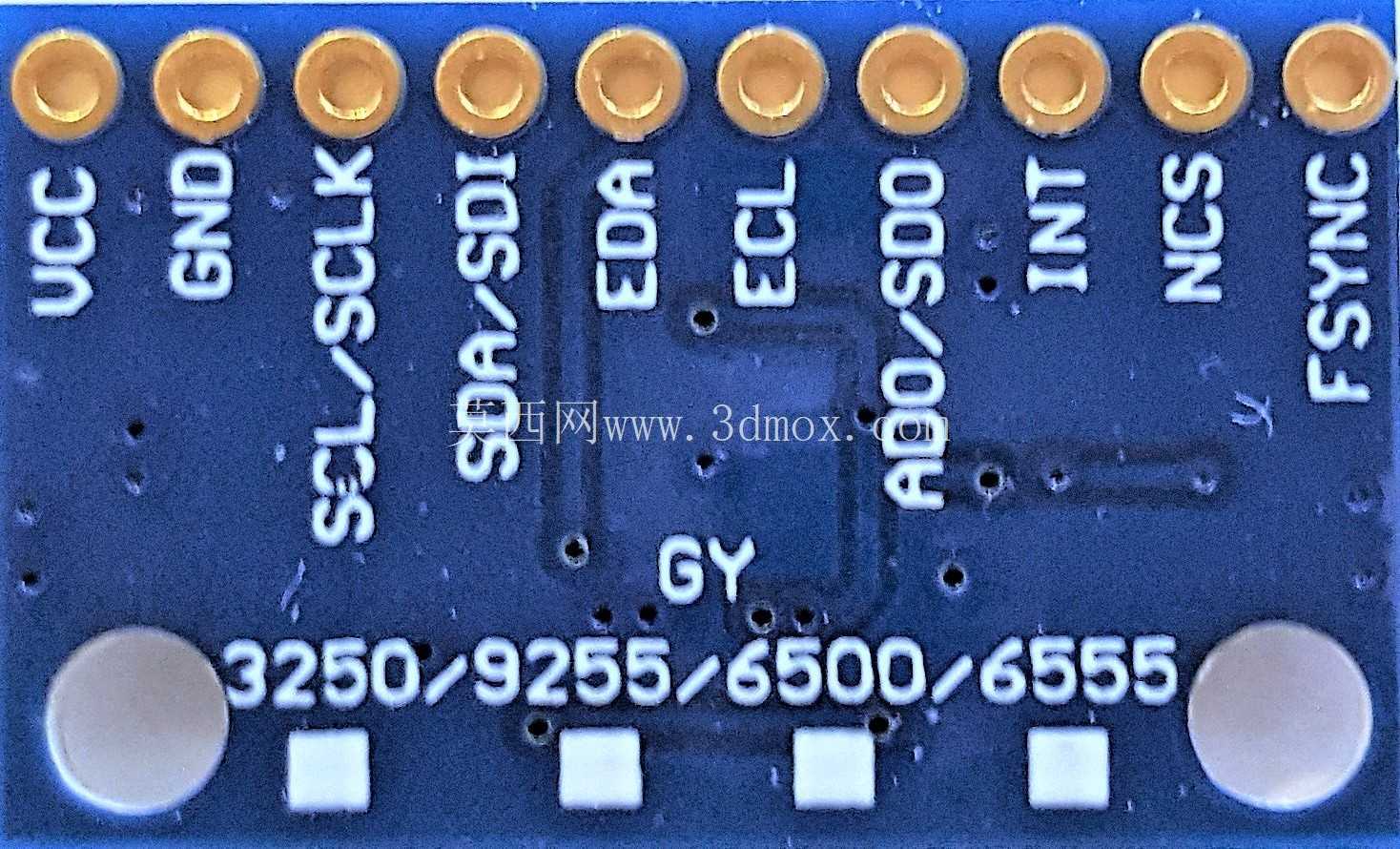

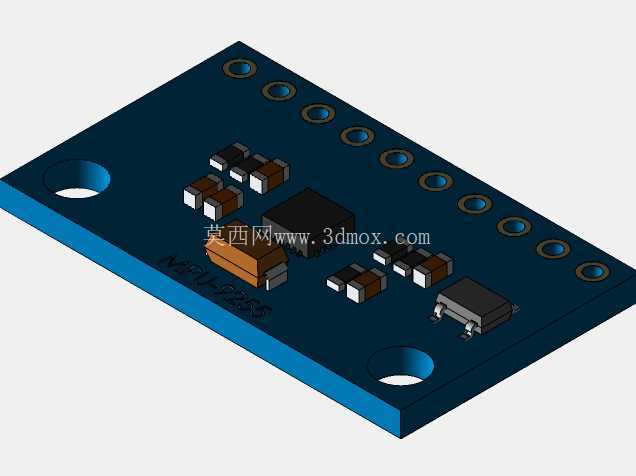

　　在结构设计思路上，这款模块采用标准的双层PCB板载设计，整体板型为矩形，四个角位置设计了标准的3mm直径安装孔，安装孔中心距匹配常用的传感模块安装孔位规范，既可以通过铜柱直接固定在设备安装面上，也可以配合排针做插装式固定，适配不同的安装空间需求。PCB板上的元器件布局做了分区处理，核心传感芯片布置在板件中心位置，周边的阻容元件按信号流向排布，电源输入端口布置在板边一侧，通信引脚依次排列在板边另一侧，避免电源走线与信号走线的交叉干扰，板上清晰丝印了每个引脚的功能定义与坐标轴方向，安装时可以直接对照丝印确认轴向，避免安装方向错误导致的姿态解算偏差。模块的整体厚度控制在3mm以内，板边做了圆角处理，避免安装时刮伤周边线材，所有外露焊盘都做了沉金处理，提升焊接可靠性与抗氧化能力。

　　从安装边界来看，这款模块的外形尺寸紧凑，安装时仅需要预留对应大小的板件安装空间，安装孔位的同轴度公差控制在0.1mm以内，保证多批次模块的安装互换性，安装面的平面度要求不高，普通的设备钣金面、塑料安装面都可以直接固定，不需要额外做精密加工。需要注意的是，由于模块集成了磁力计，安装时需要远离强磁体与大电流走线，至少与电机、变压器这类产生强磁场的部件保持10cm以上的距离，避免磁力计数据受到干扰，同时模块的安装轴向需要与被测设备的运动轴向保持平行，若存在安装角度偏差，需要在主控程序中做轴向校准补偿。在做三维结构适配时，需要预留出排针焊接的高度空间，若采用卧装方式，还需要预留出线材走线的空间，避免模块与周边结构件发生干涉，模块的工作温度范围覆盖-40℃到85℃，可以适应多数工业现场的环境温度要求，不需要额外增加散热结构，仅需要在户外使用时做对应的防水涂覆处理即可。
