高防护等级方形电气接线防护壳体

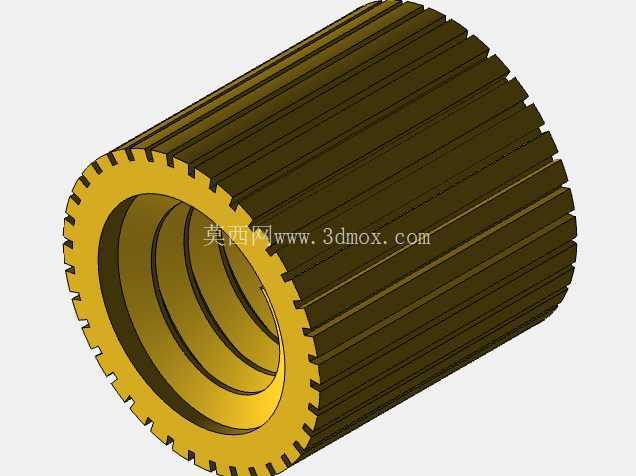

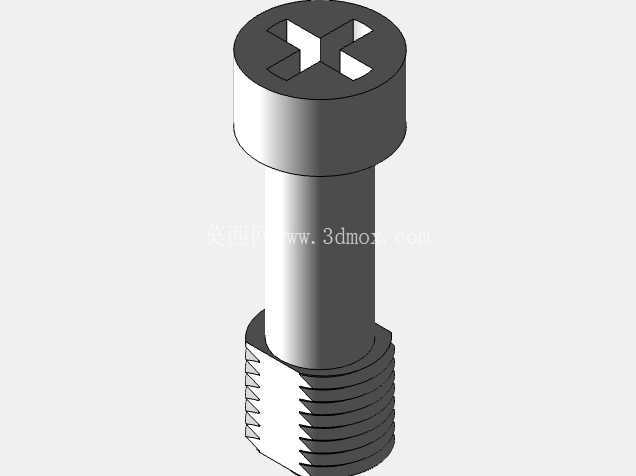

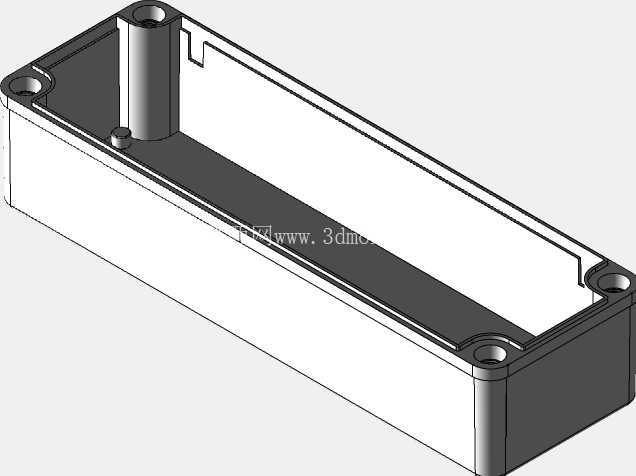

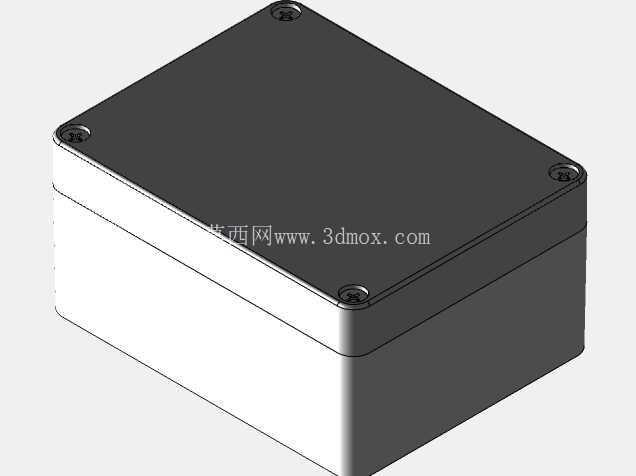

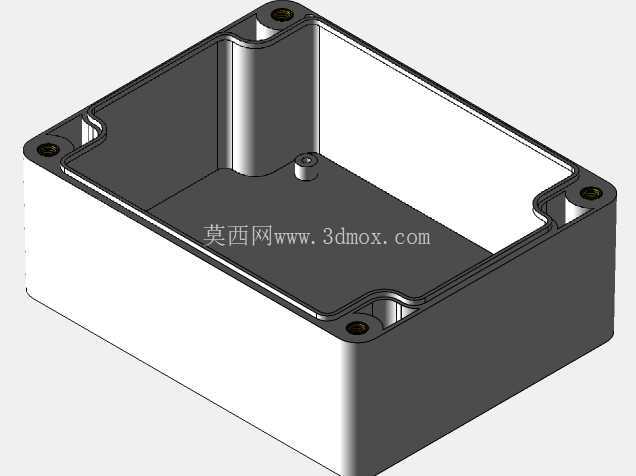

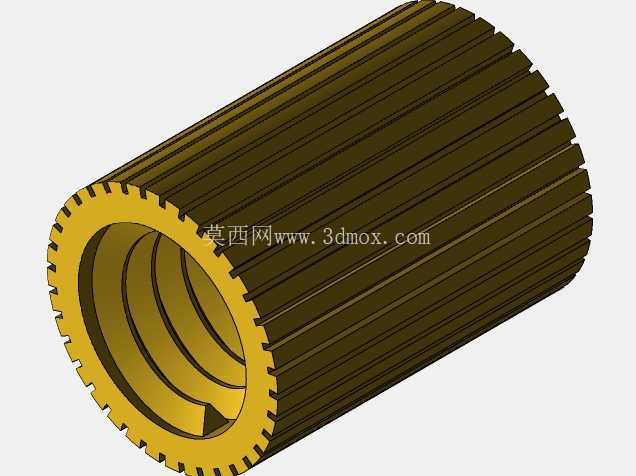

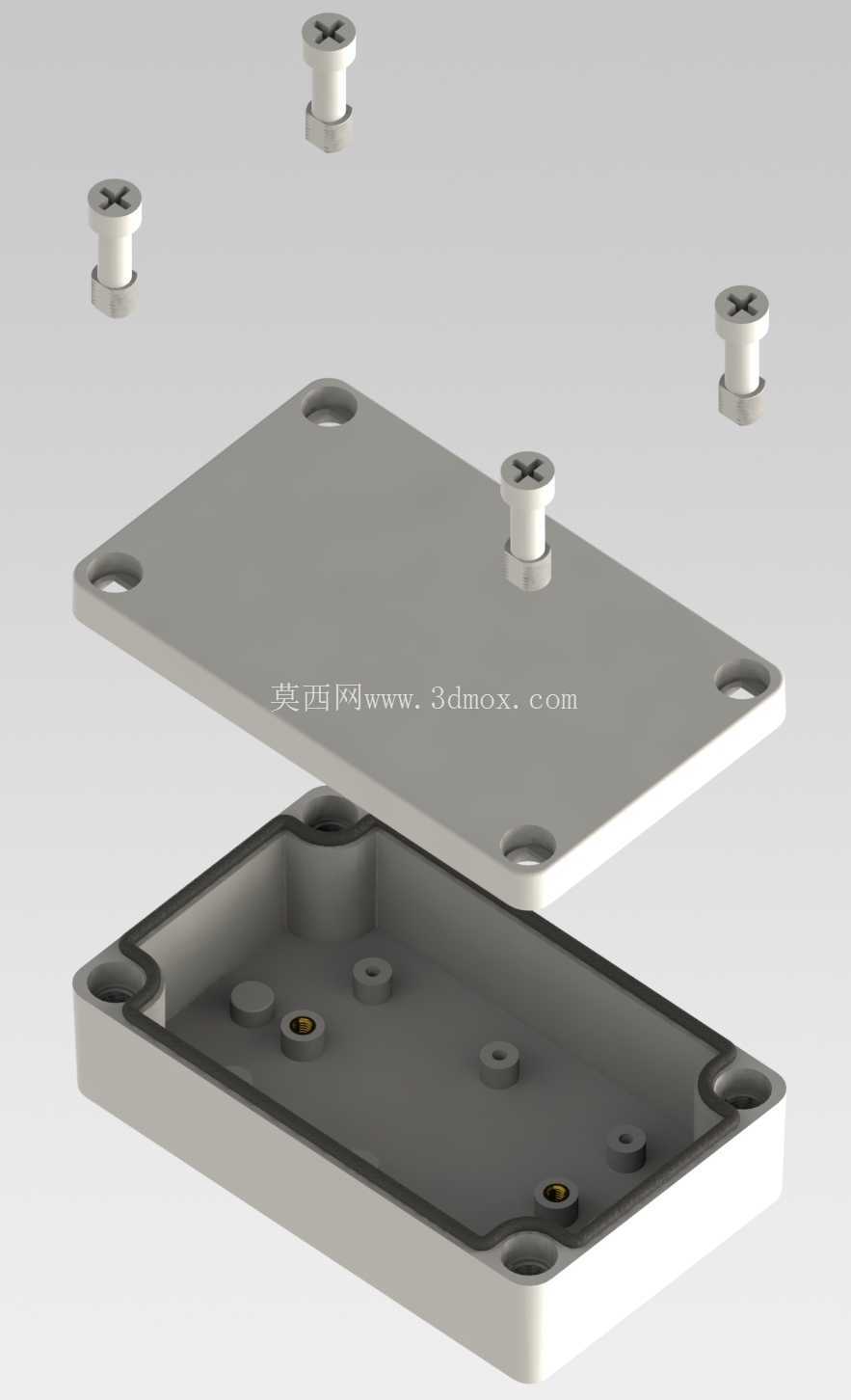

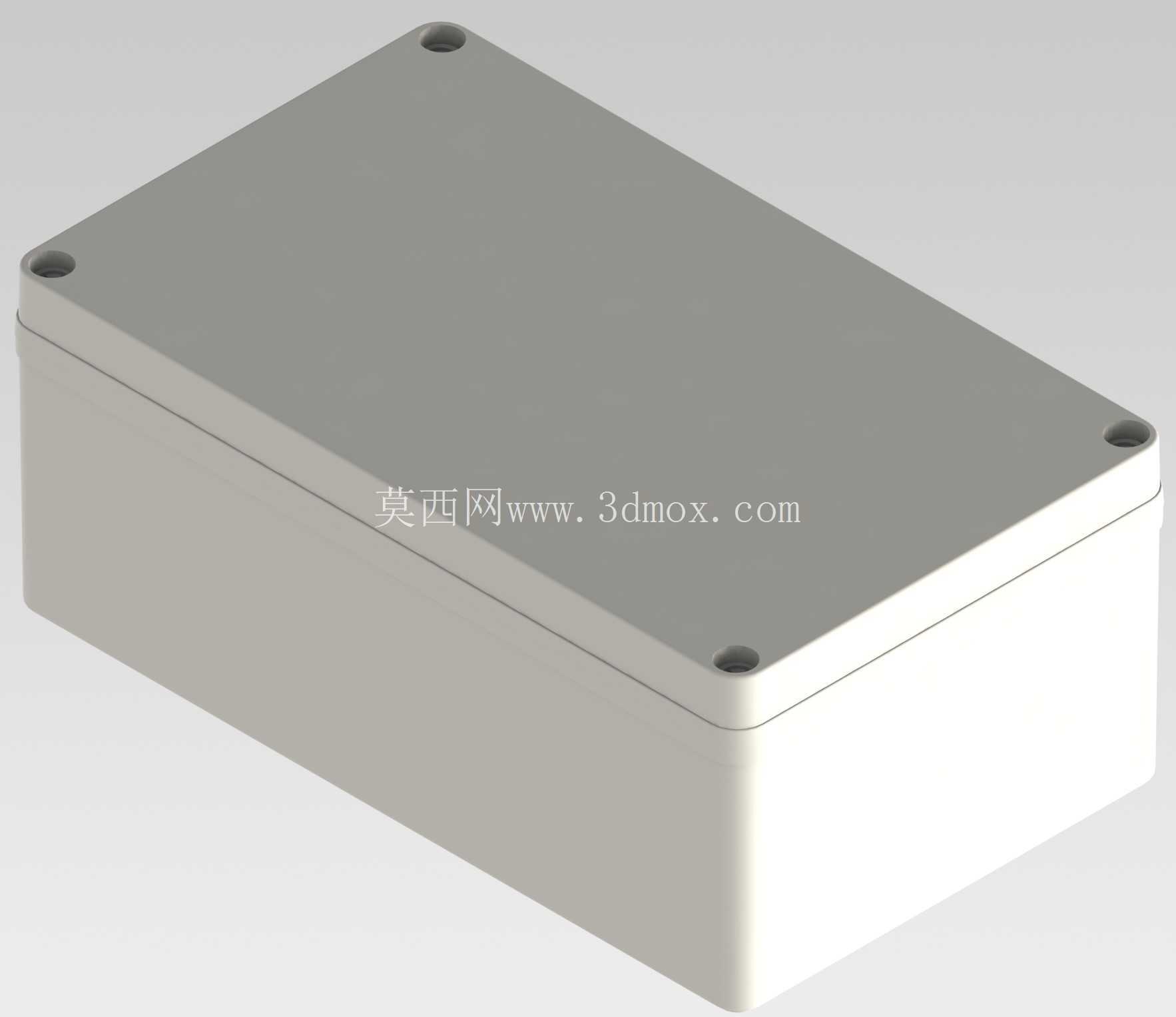

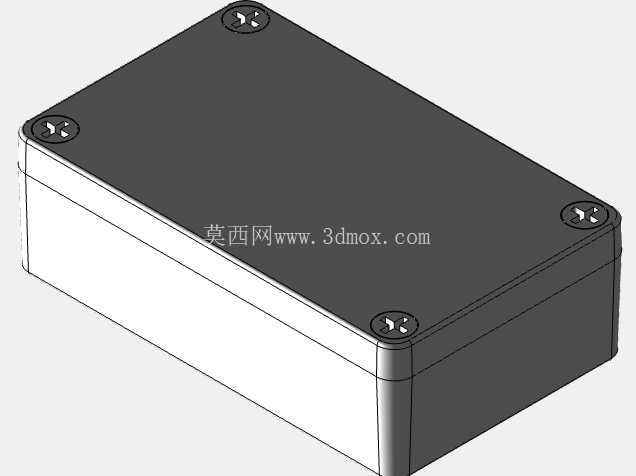

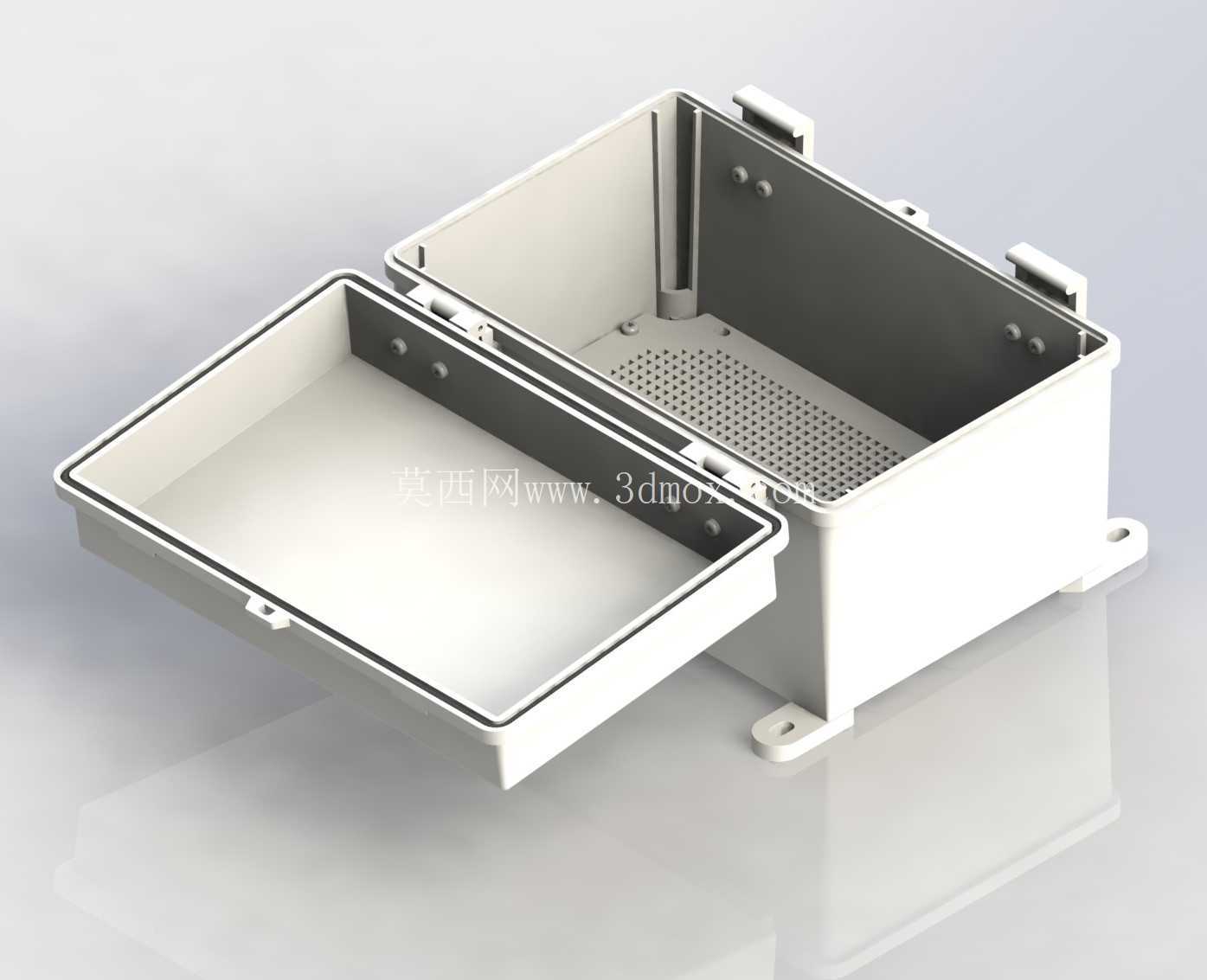

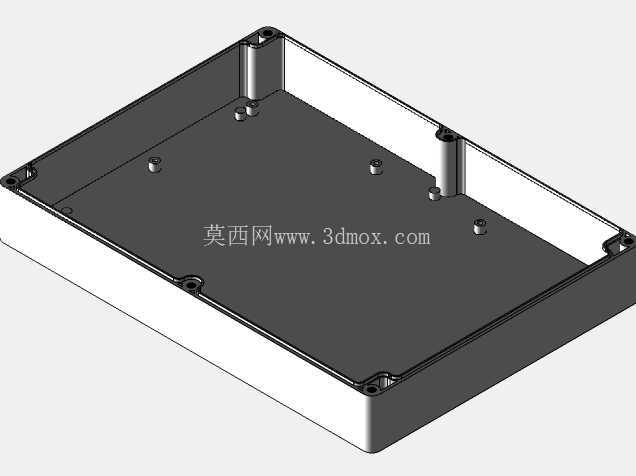

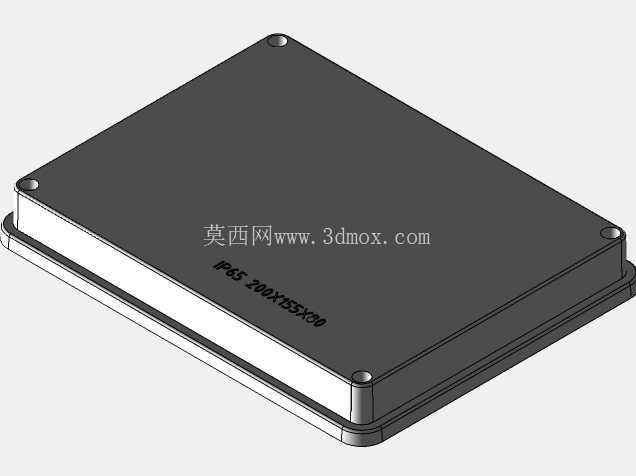

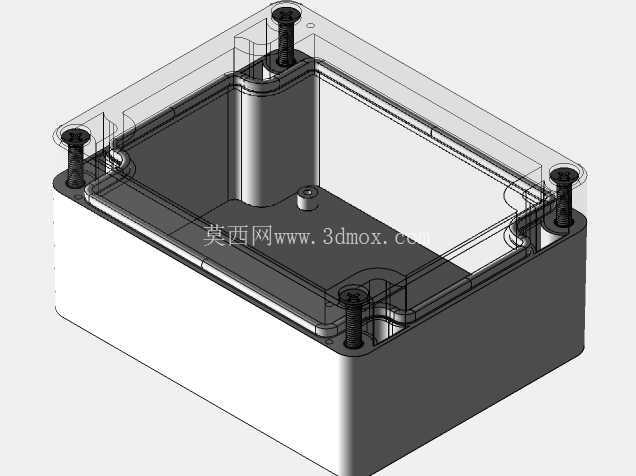

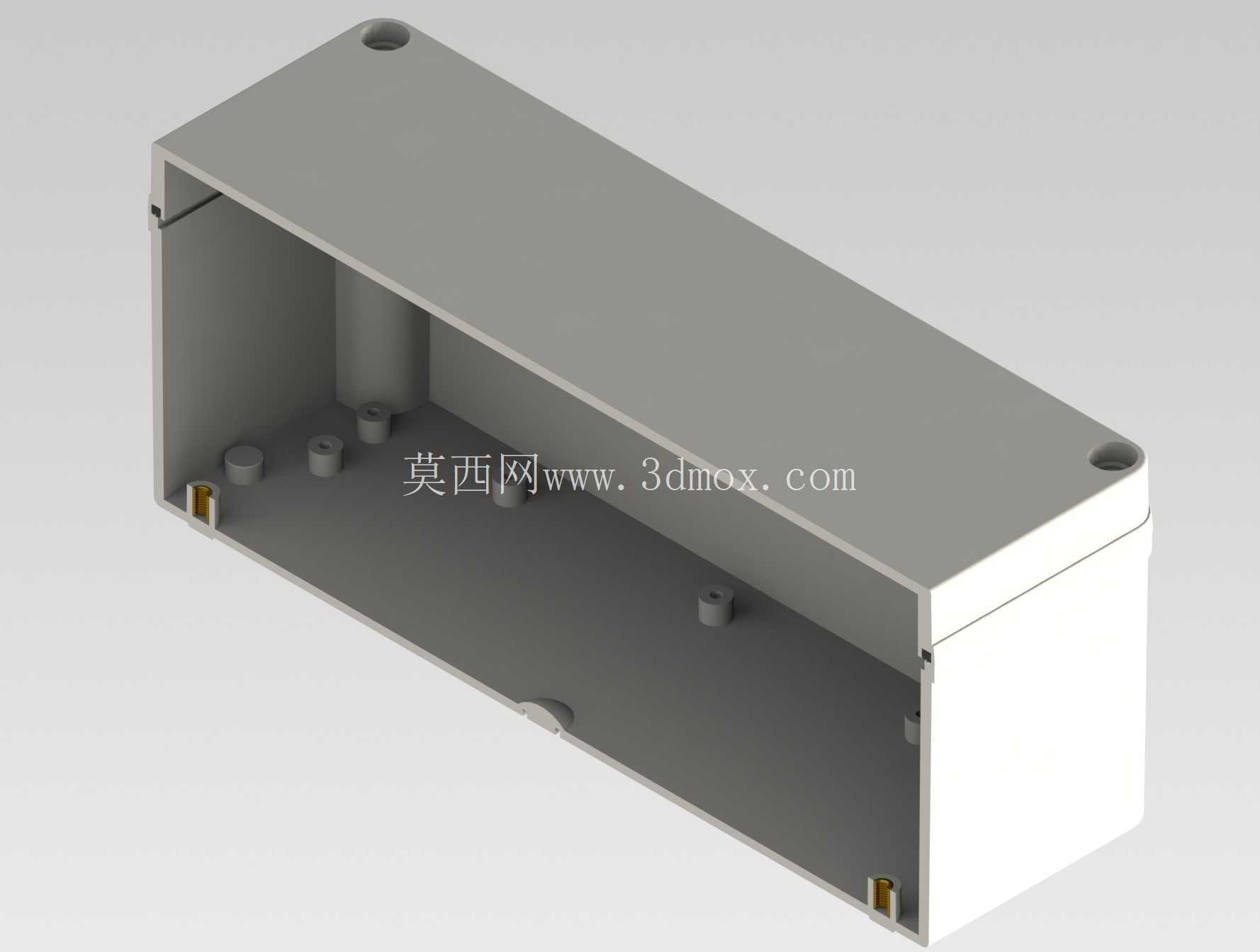

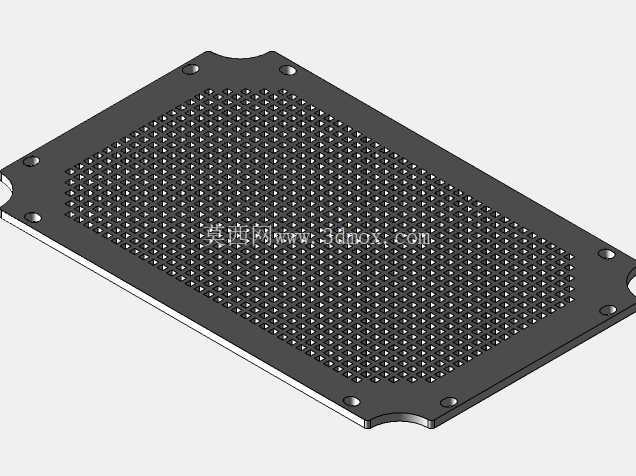

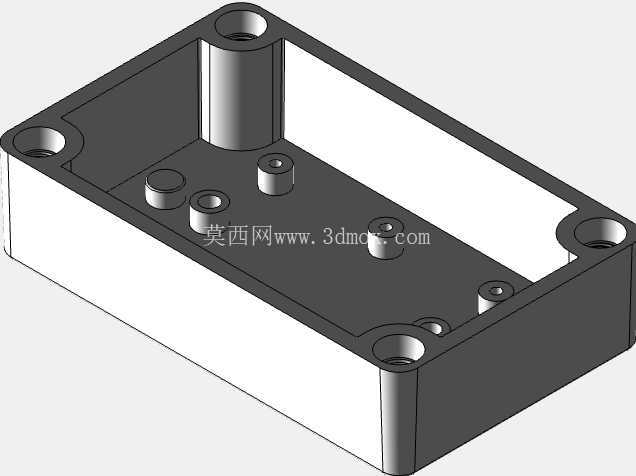

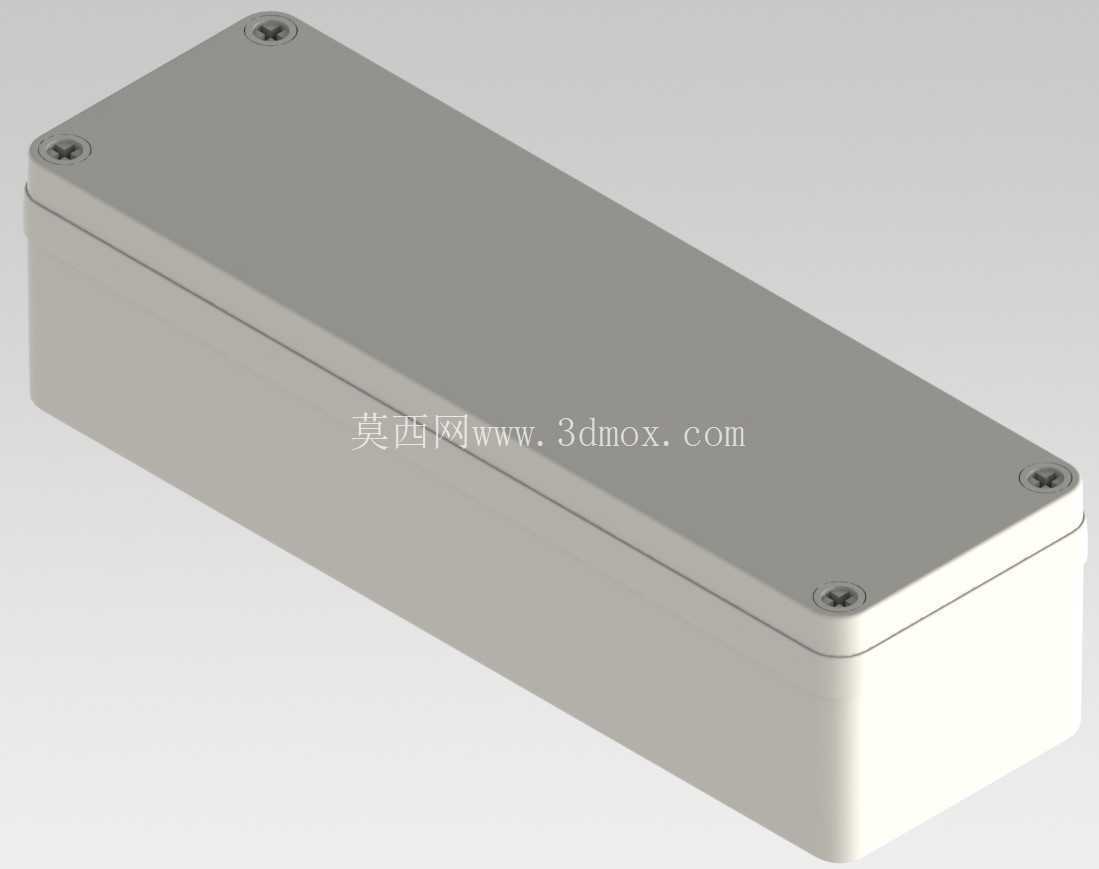

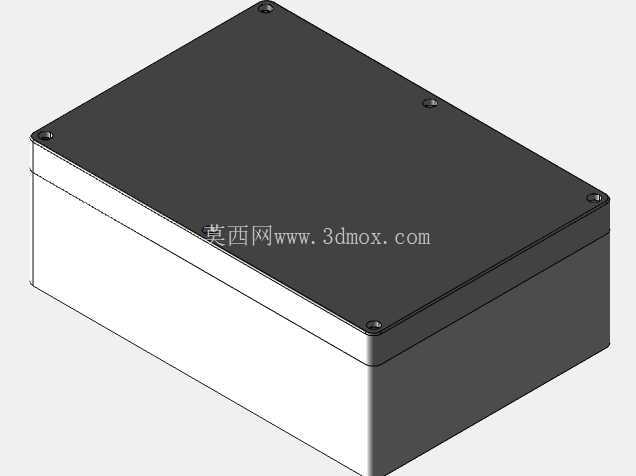

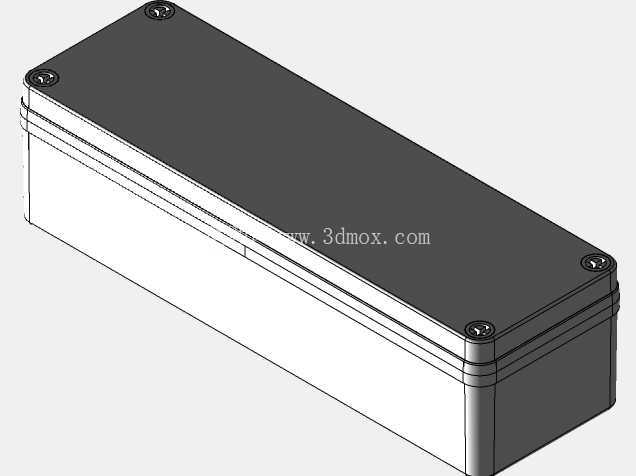

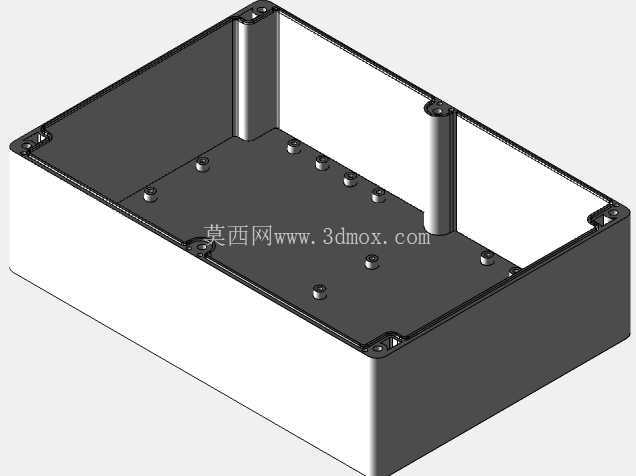

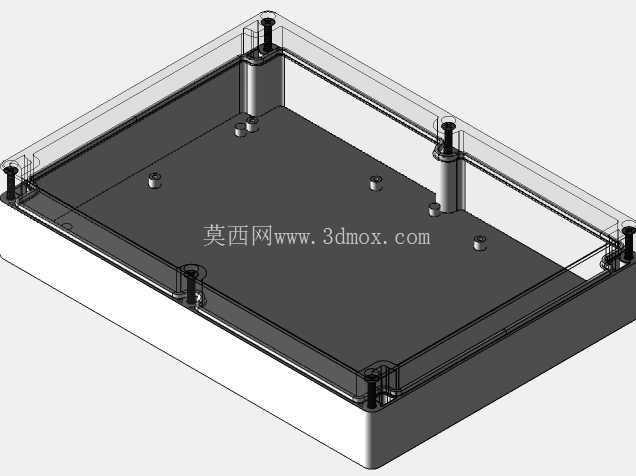

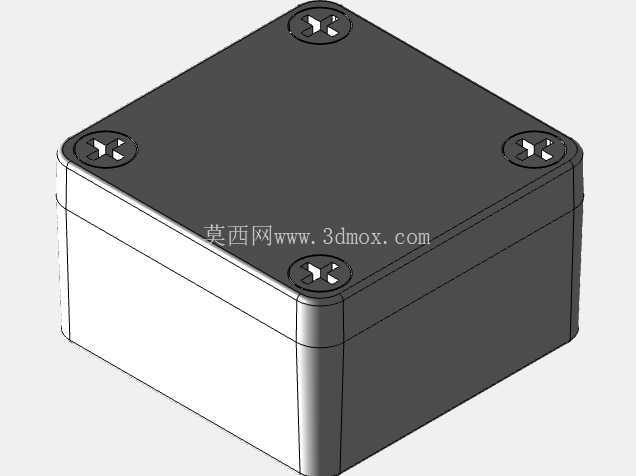

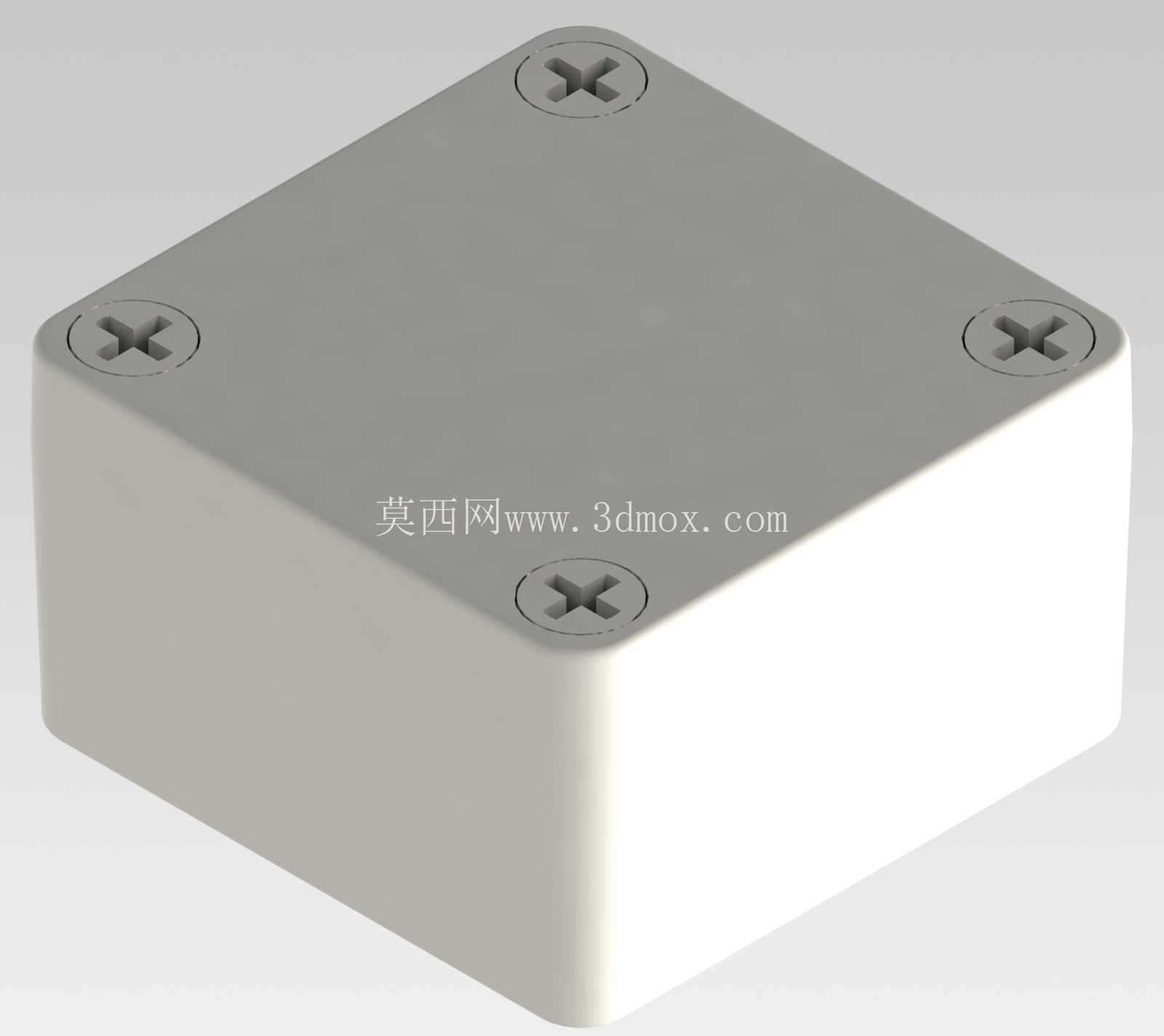

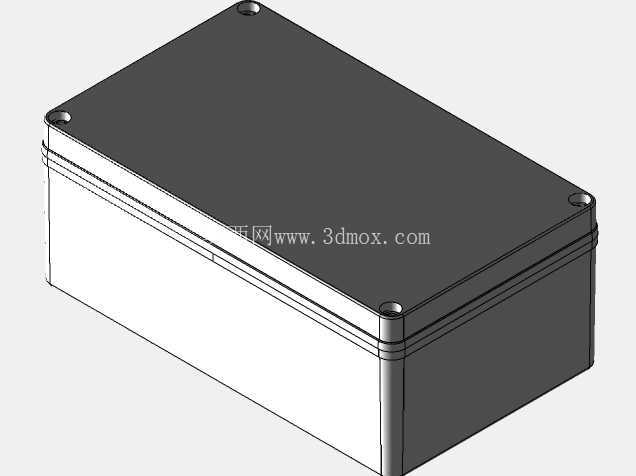

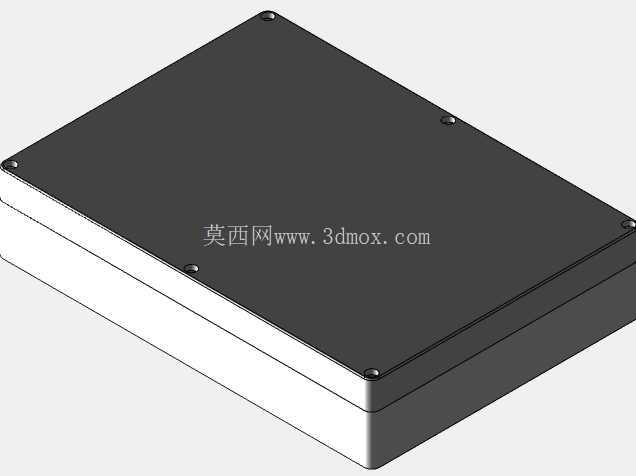

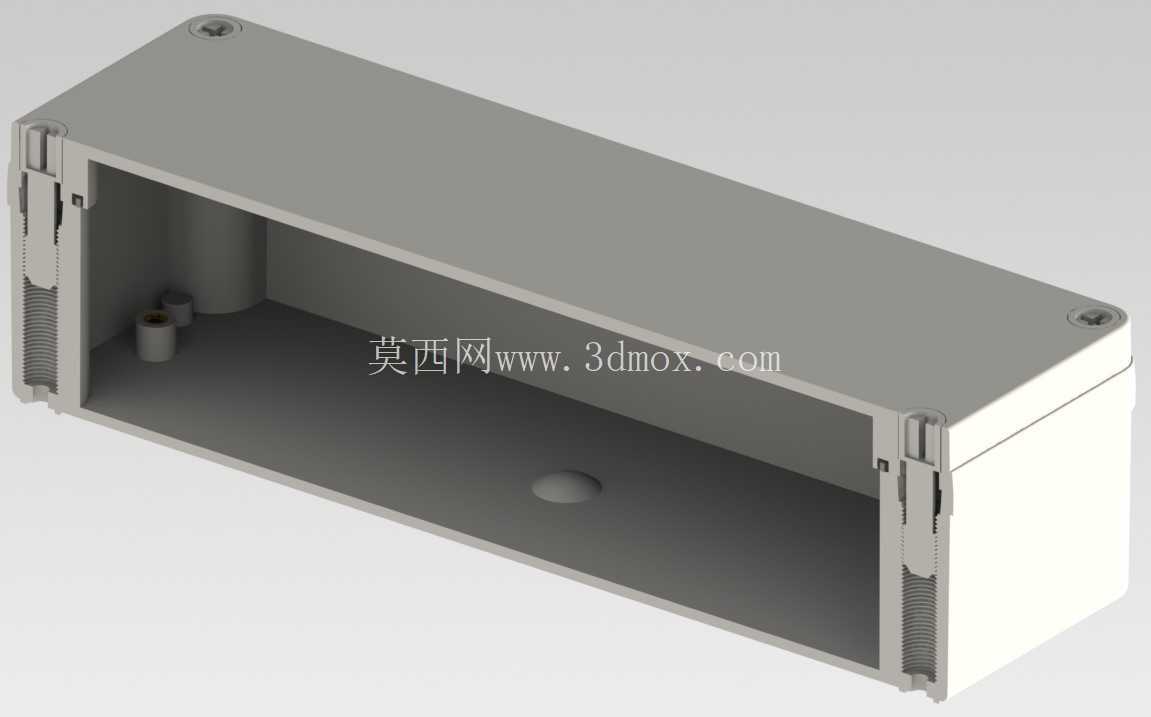

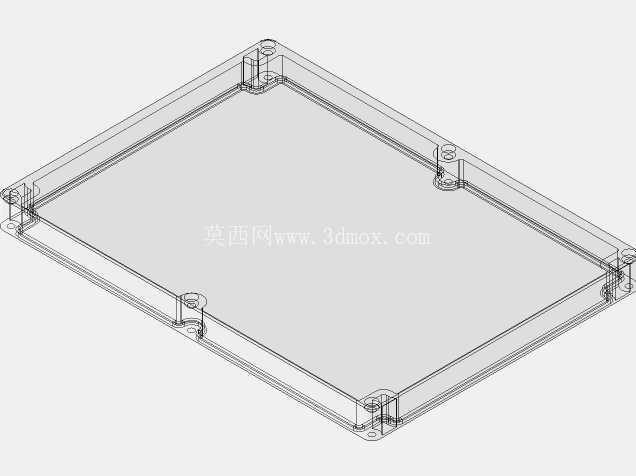

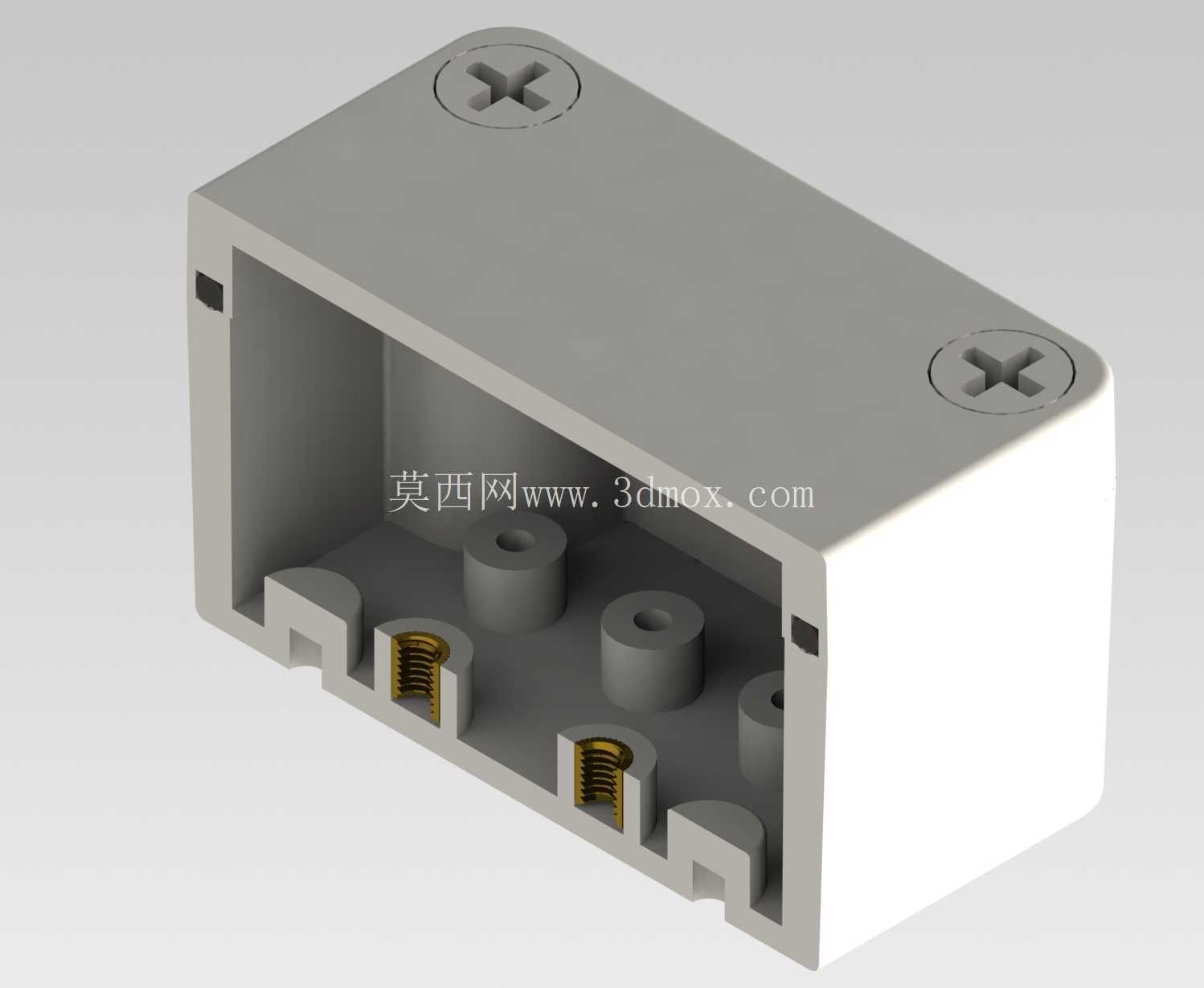

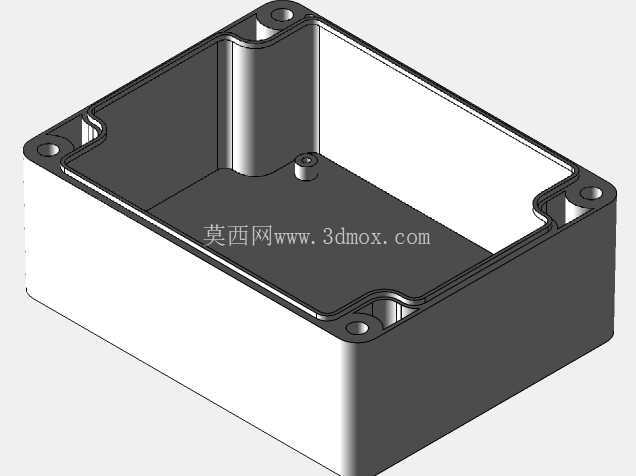

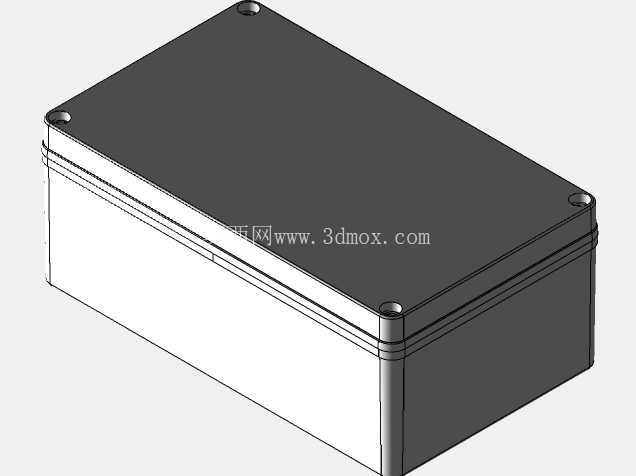

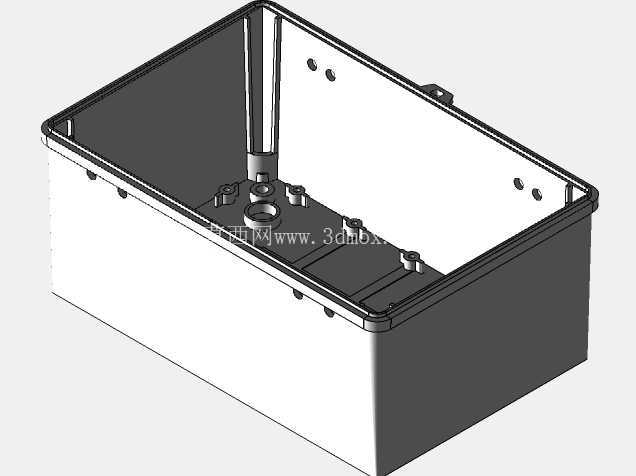

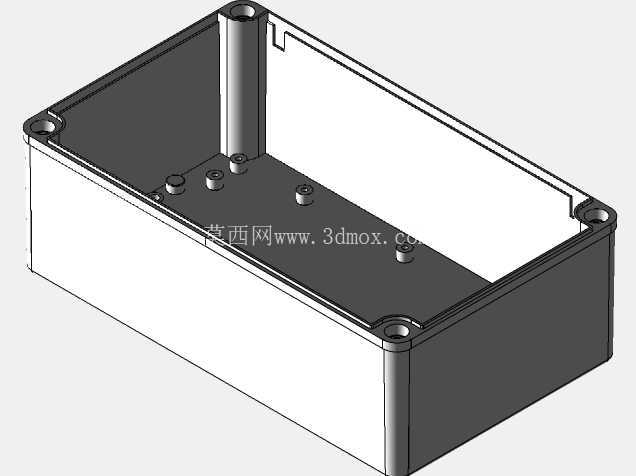

　　这类高防护等级的方形电气外壳，在户外工业测控、露天设备配电、潮湿工况传感模块安装场景中应用极广，核心作用是为内部安置的PCB电路板、接线端子、小型变送模块提供隔绝粉尘、喷淋水的密闭安装空间，避免外界水汽、杂质侵入造成电路短路、触点氧化等故障。从结构设计来看，壳体采用底座加透明上盖的分体式结构，底座为带圆角的方形注塑件，侧壁做了均匀的壁厚过渡，四个角位预留了内嵌的金属安装柱，既可以用来锁紧上盖，也能作为内部PCB板的固定支撑柱，无需额外加装铜柱，减少装配环节的零件数量。

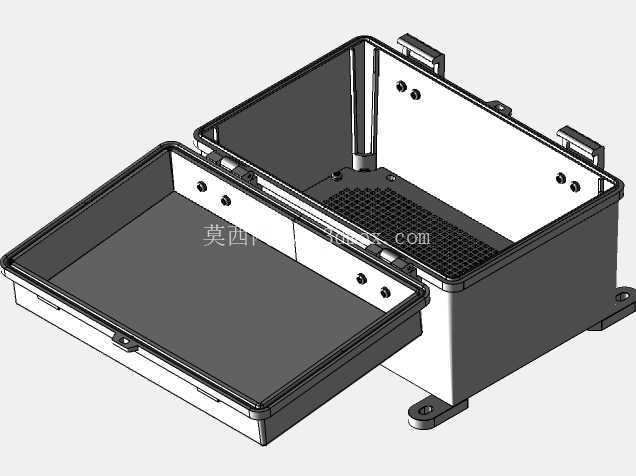

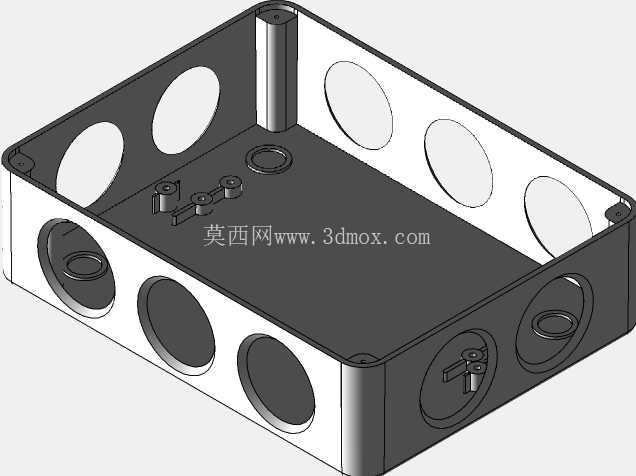

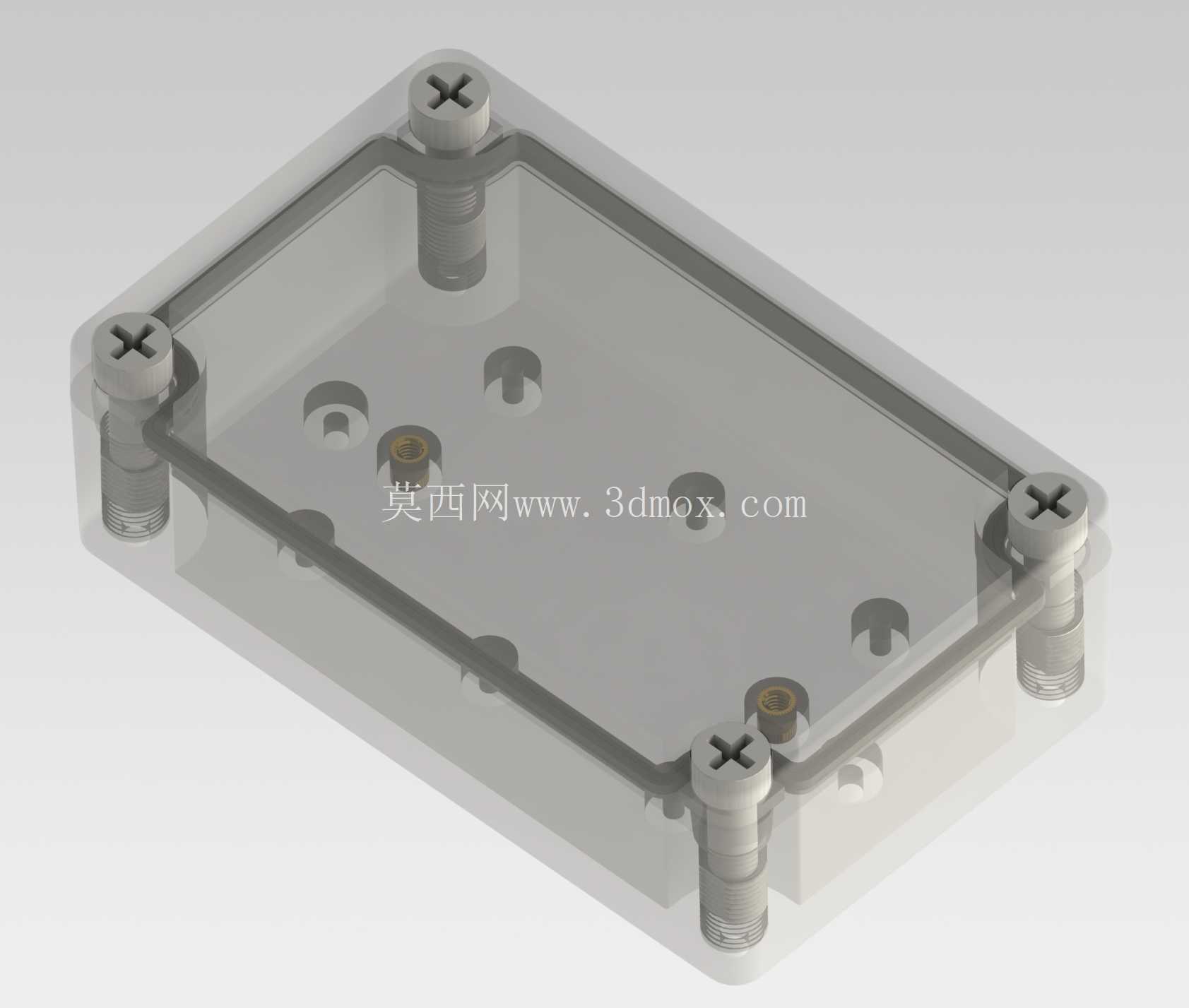

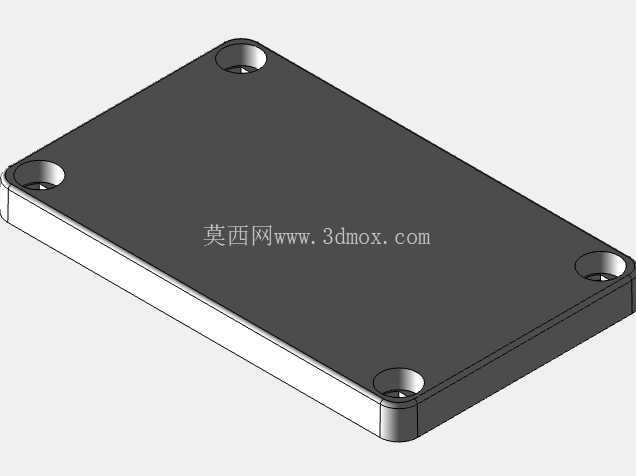

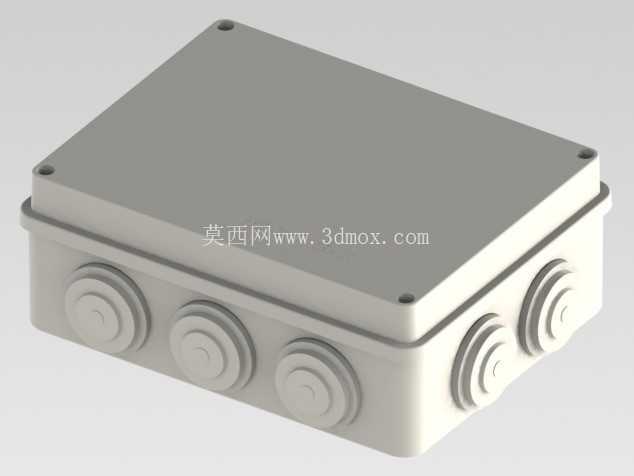

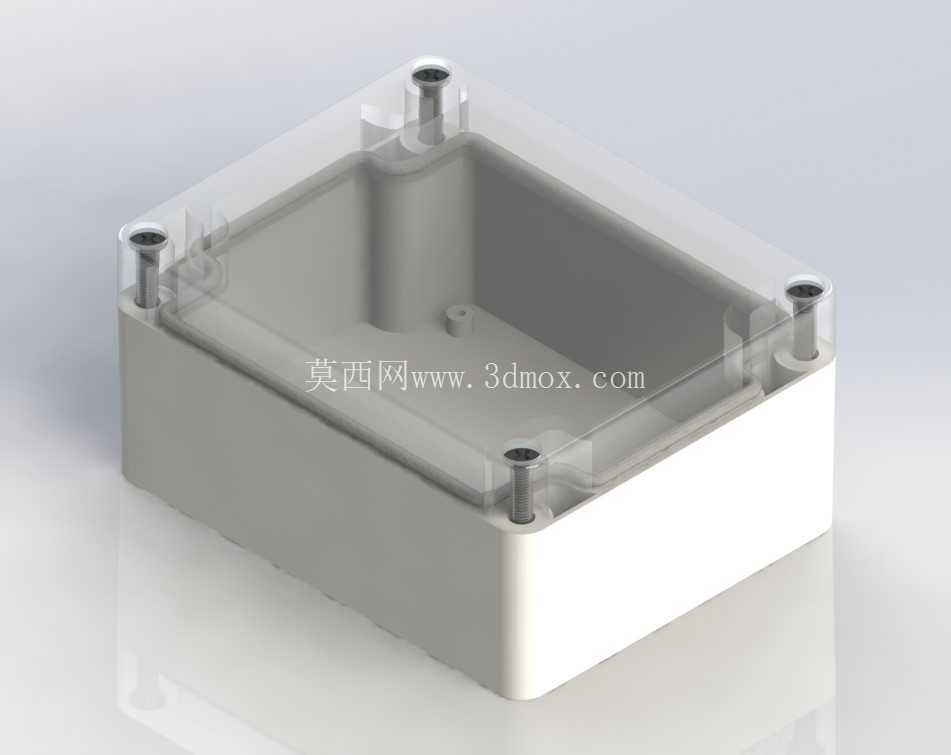

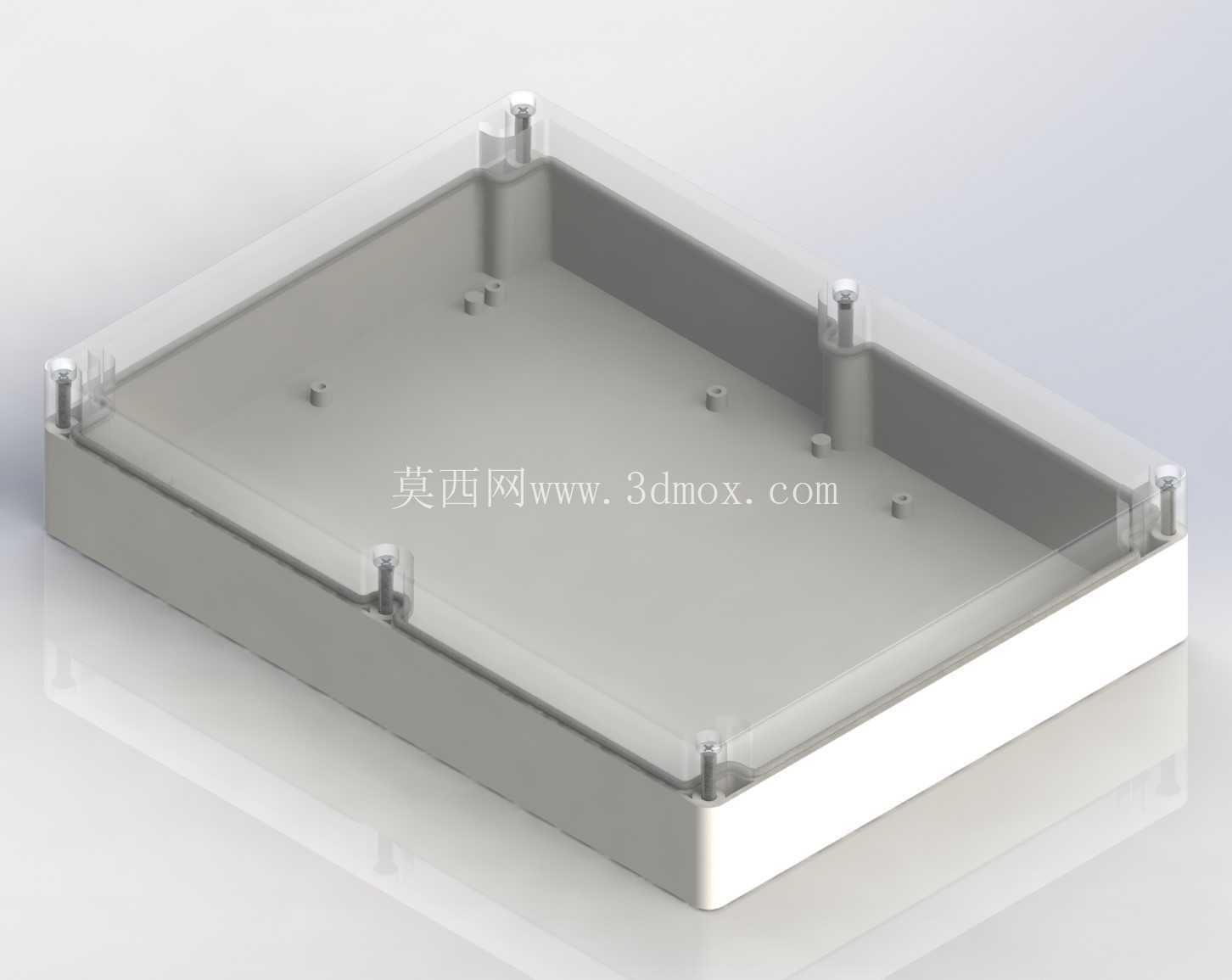

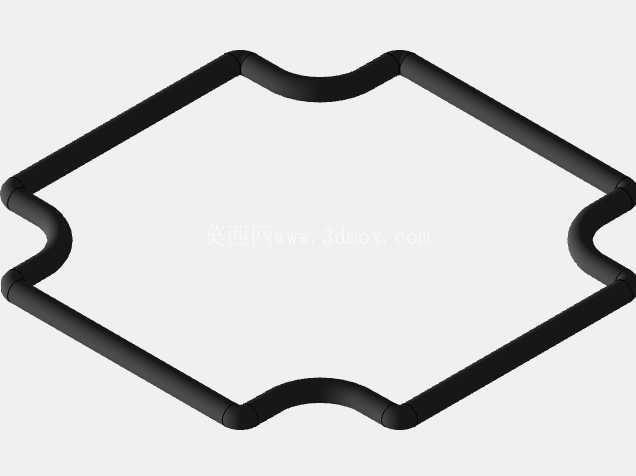

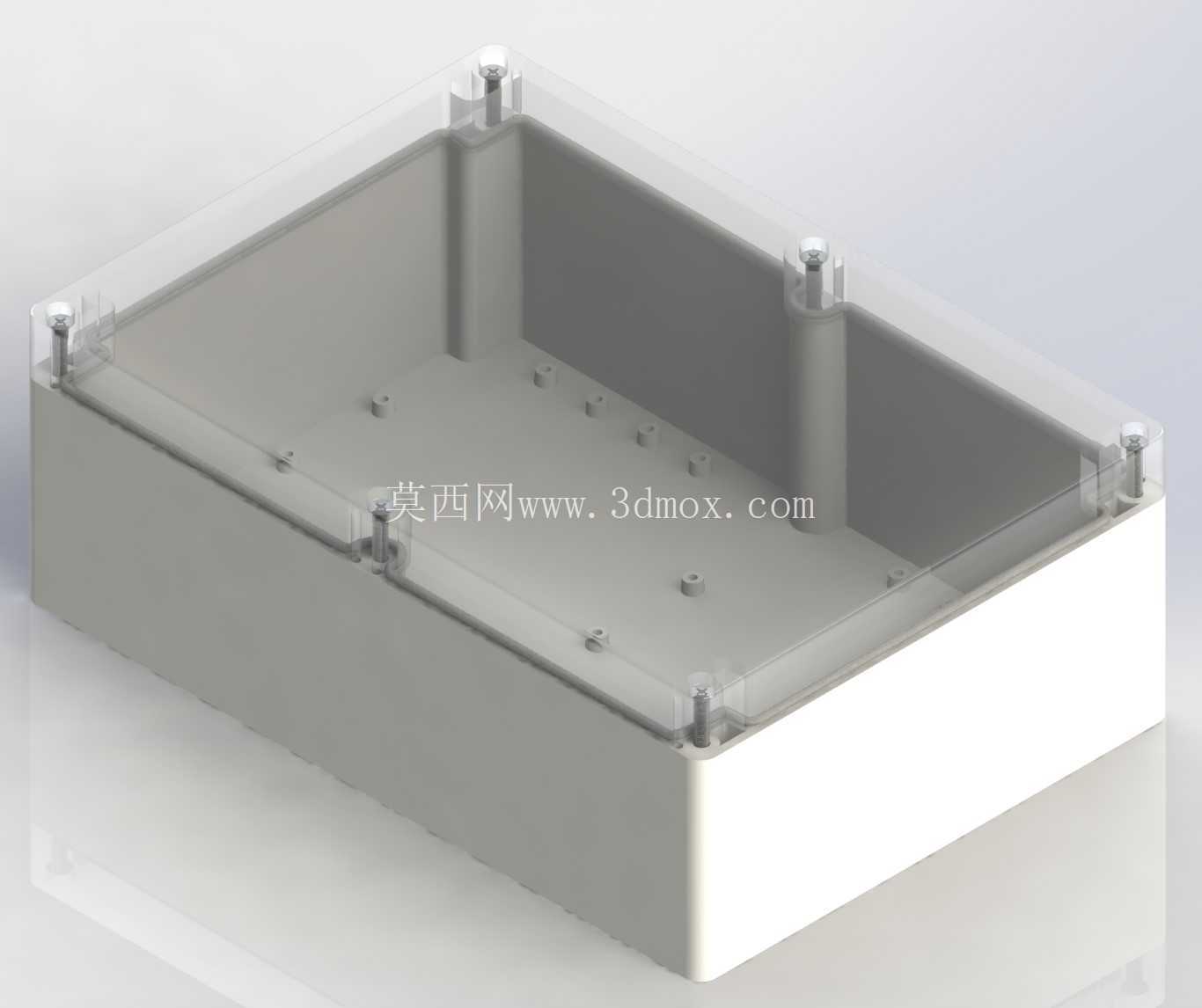

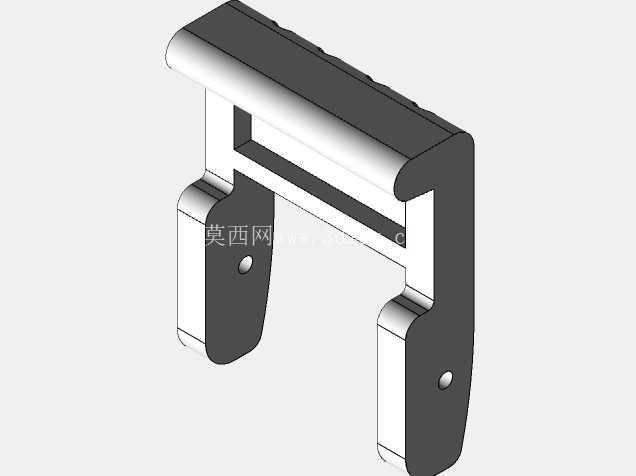

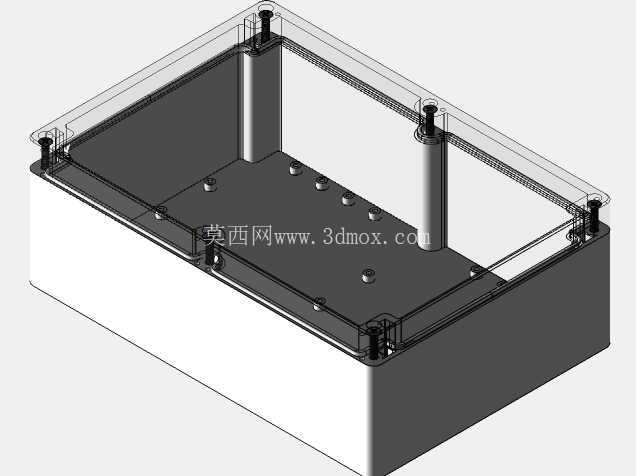

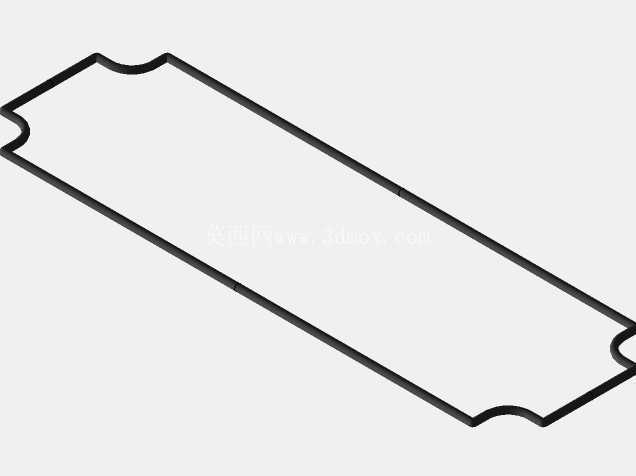

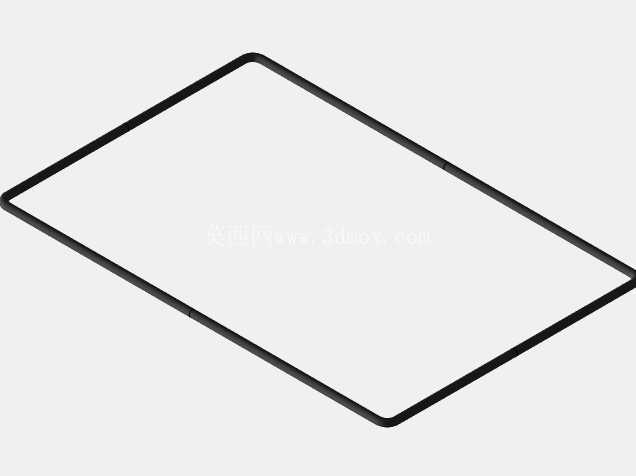

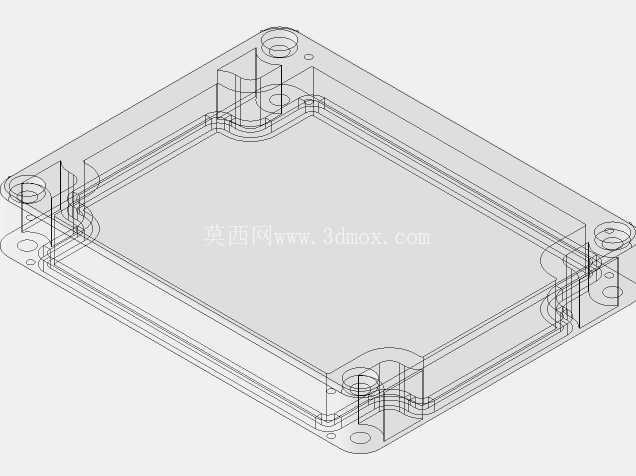

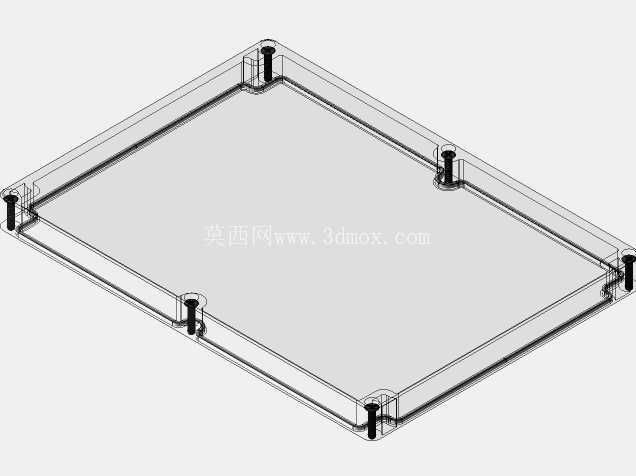

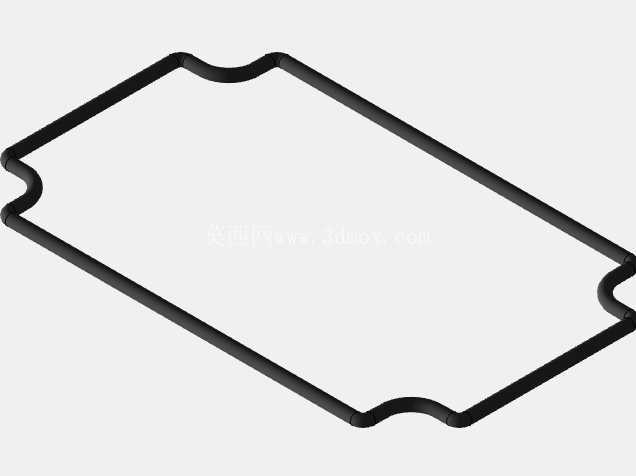

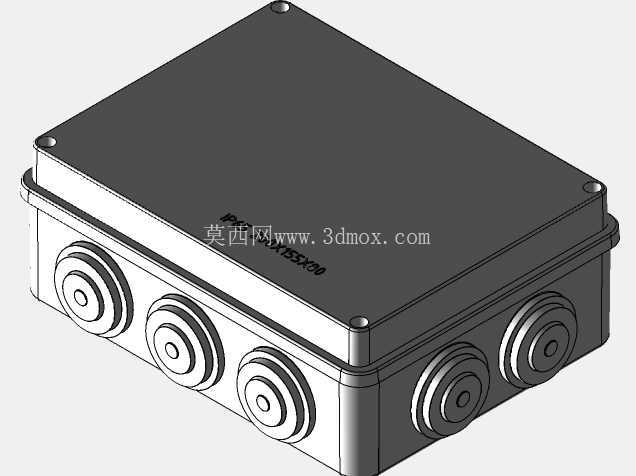

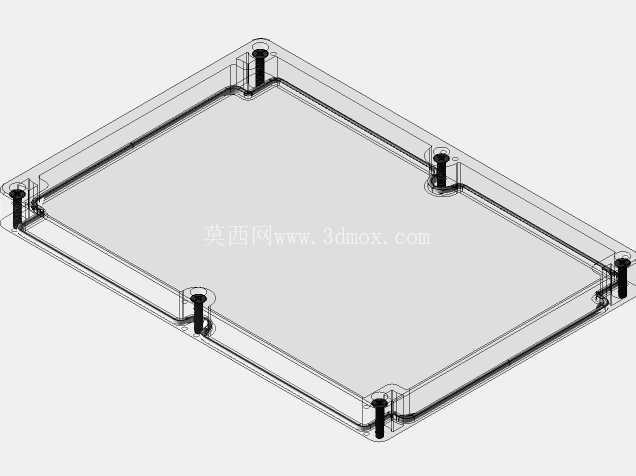

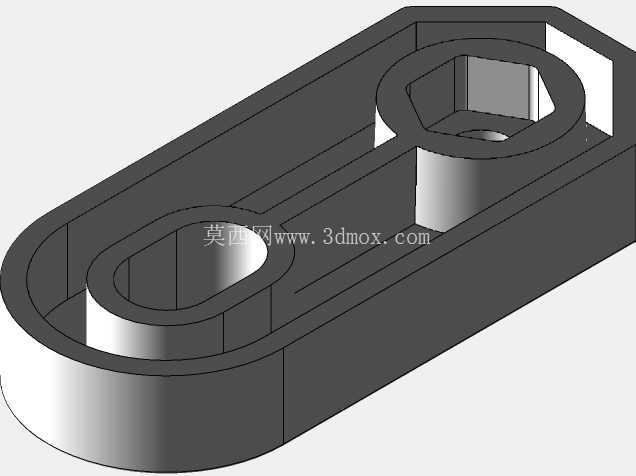

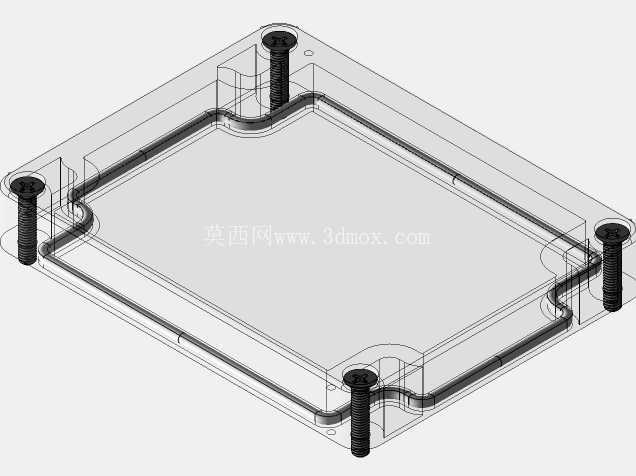

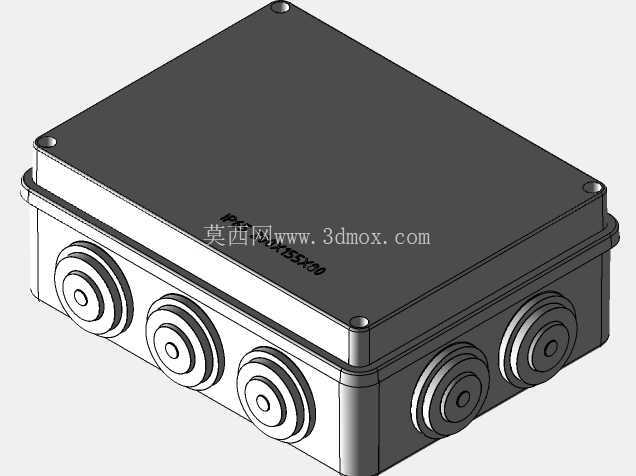

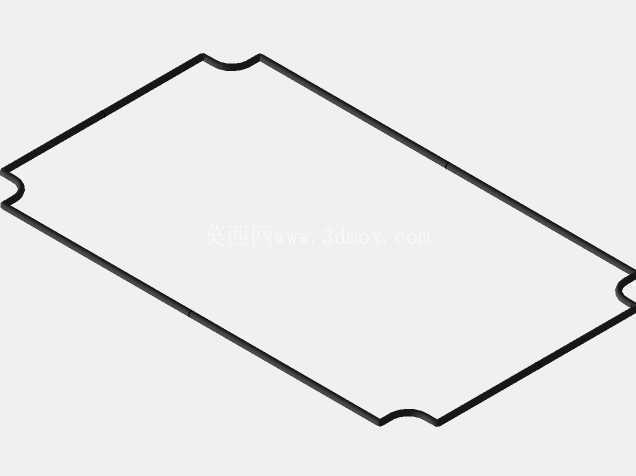

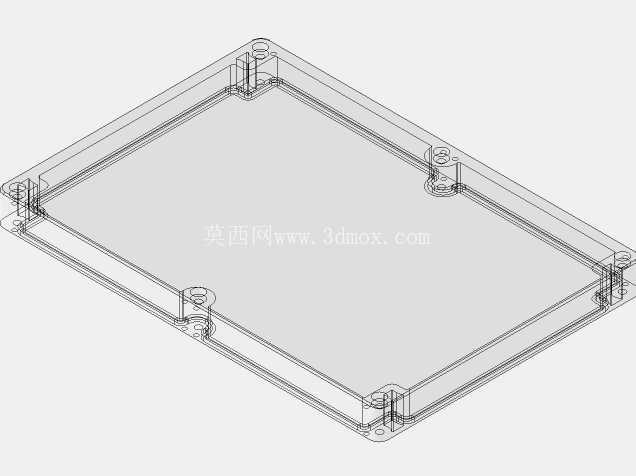

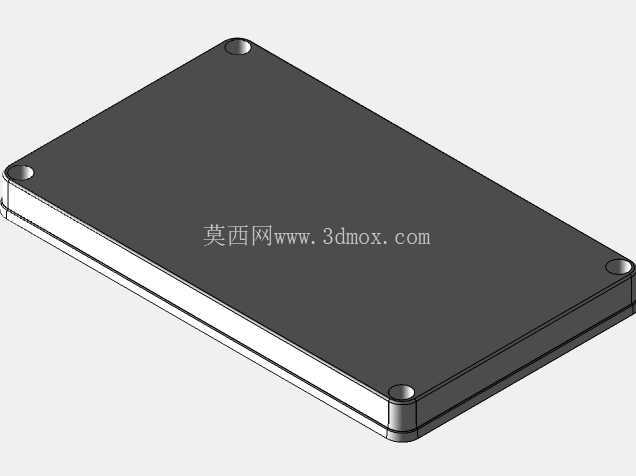

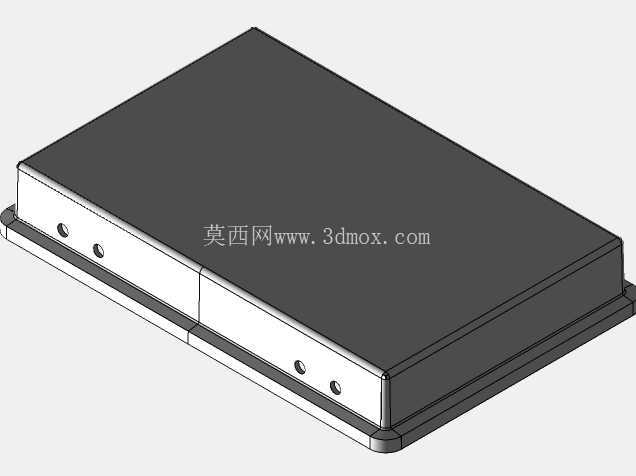

　　透明上盖采用PC材质注塑成型，和底座贴合的边缘做了整圈的密封槽，装配时嵌入橡胶密封圈即可达到IP65/IP67的防护等级，不用开盖就能直接观察内部模块的指示灯状态，省去日常巡检时拆盖的步骤。安装边界上，壳体底部预留了对应的壁挂安装孔位，既可以通过膨胀螺丝固定在墙面、设备机架上，也能适配标准导轨安装卡扣，适配不同的现场安装需求，内部的容腔空间做了分区避让，角落的安装柱周边做了加厚处理，避免锁紧螺丝时出现柱体开裂的问题，同时侧壁预留了敲落孔位，现场接线时可以根据线缆走向选择合适的位置开孔安装防水接头，不用额外对壳体进行二次切割加工。

　　设计过程中重点考量了注塑成型的工艺性，所有转角位置都做了合理的圆角过渡，避免注塑时出现应力集中导致的开裂变形，壳体壁厚控制在均匀的2.5mm区间，既保证整体结构强度，也能减少注塑过程中的缩痕、翘曲问题，上盖和底座的配合间隙控制在0.2mm以内，保证密封圈压缩量均匀，不会出现局部密封失效的情况。这类壳体在实际选型时，需要重点核对内部容腔的尺寸是否匹配待安装的电路板尺寸，同时确认安装柱的间距和电路板的固定孔位对应，避免出现装配干涉，户外使用时还可以根据需求在壳体内部加装防水透气阀，平衡壳体内外的气压差，避免长期温差变化导致壳体内壁凝露，影响内部电路的使用寿命。
