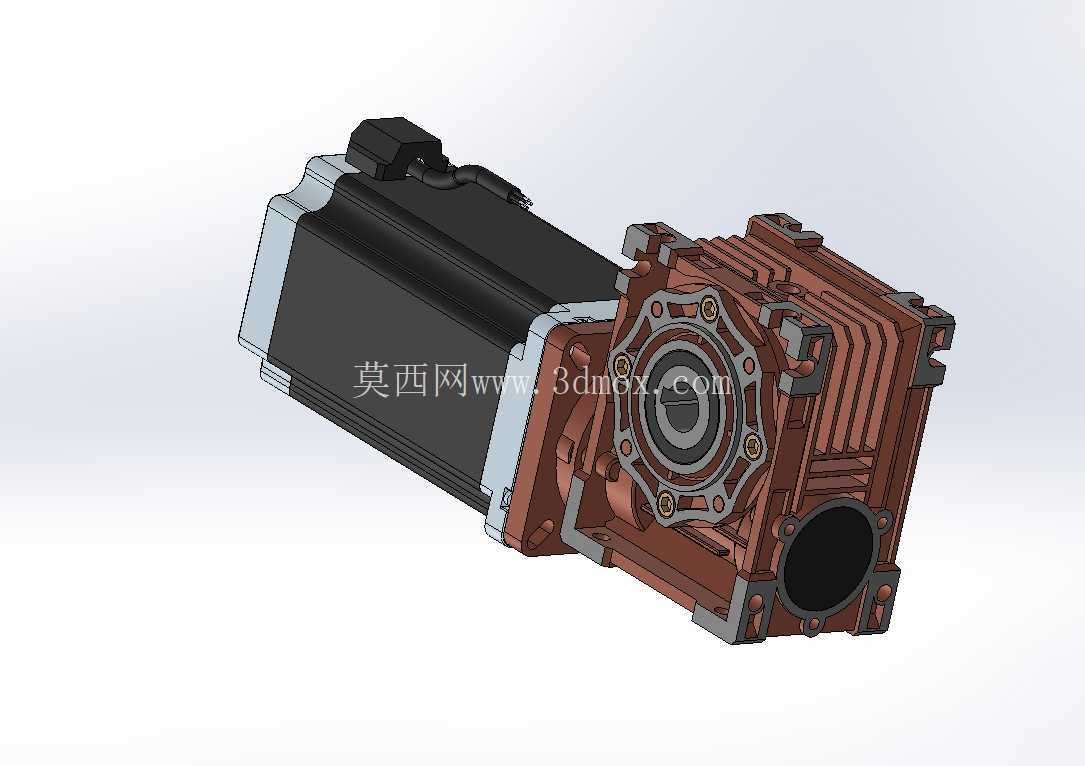

NEMA34步进电机搭配NMRV040蜗轮蜗杆减速组件

　　在非标自动化传动方案选型里，步进电机配蜗轮蜗杆减速机的组合一直占据不小的应用份额，这套NEMA34规格电机搭配NMRV040减速箱的组件，刚好覆盖了中小负载、需要大减速比输出且对安装空间有紧凑要求的场景。日常做输送线分度转位、小型包装设备的送料机构、工装夹具的旋转驱动这类工况时，经常会遇到步进电机原生转速高、输出扭矩不足，直连负载无法带动的问题，这套组件就是针对这类痛点做的集成化设计，省去了工程师自己搭配电机和减速箱时做连接法兰、核对轴径配合的重复工作。

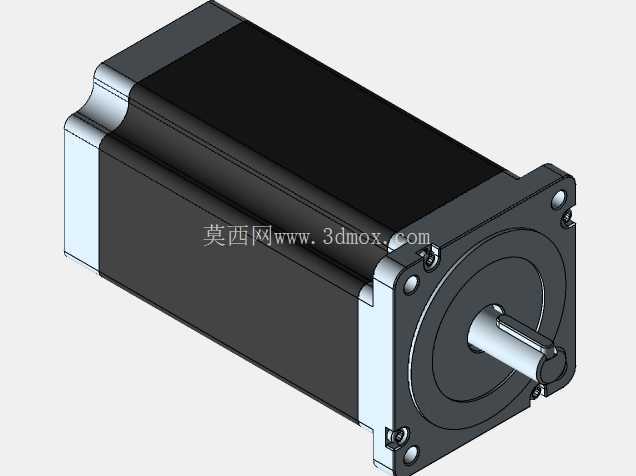

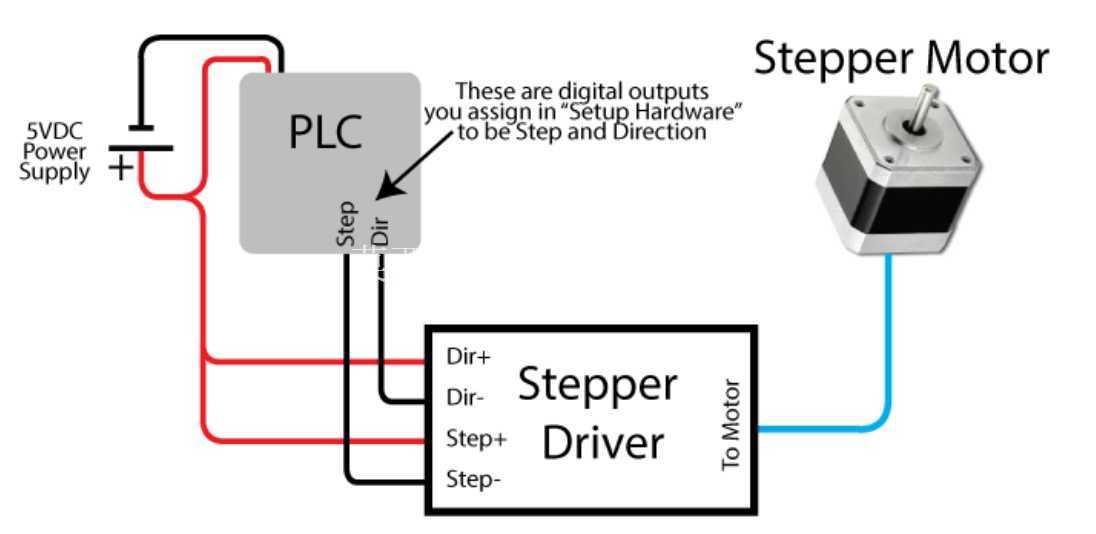

　　从实际功能特性来看，这套传动组件的核心是通过蜗轮蜗杆结构实现大减速比的动力转换，可选的减速比覆盖5:1到100:1的常用区间，能把NEMA34步进电机的高转速低扭矩输出，转换成低转速大扭矩的动力输出，同时蜗轮蜗杆结构自带反向自锁特性，垂直安装的工况下也能避免负载下坠带来的安全隐患，不用额外加装制动装置就能满足多数垂直传动的安全要求。电机端采用的是86机座规格的步进电机，机身长度适配12Nm保持扭矩的输出规格，足够应对多数中小型自动化设备的负载需求，不管是间歇式的分度动作还是连续的低速输送，都能提供稳定的扭矩输出，不会出现低速丢步的问题。

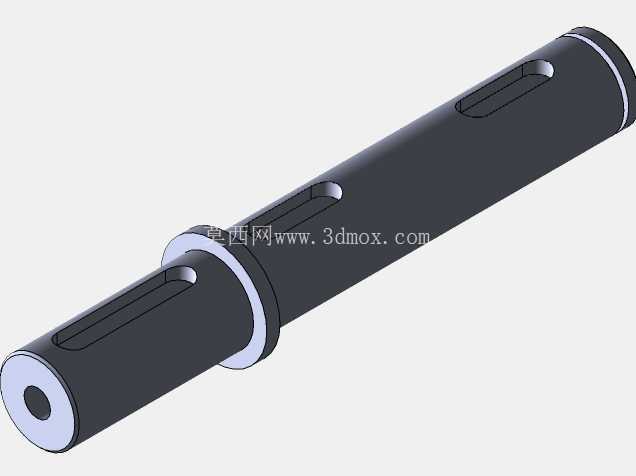

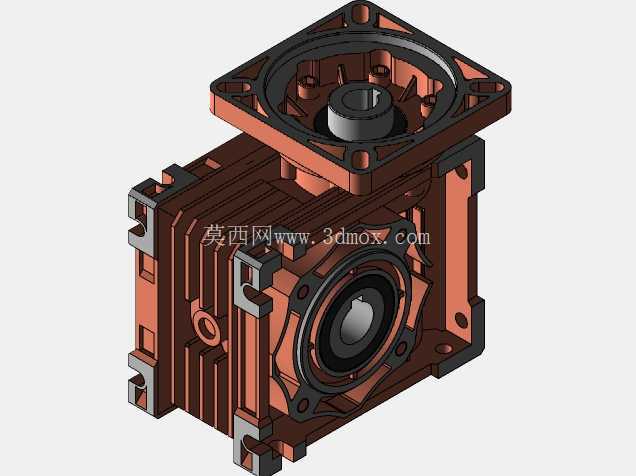

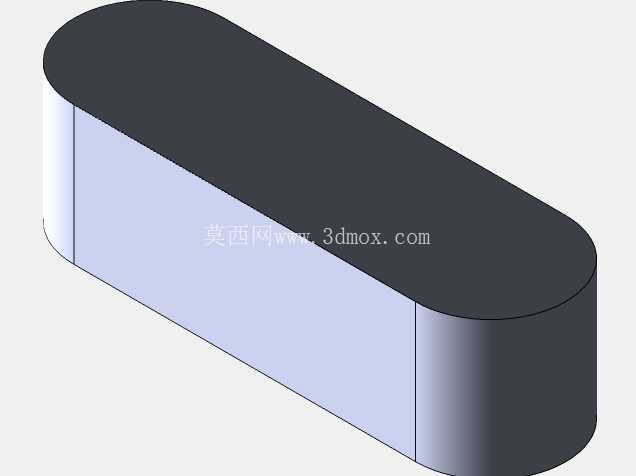

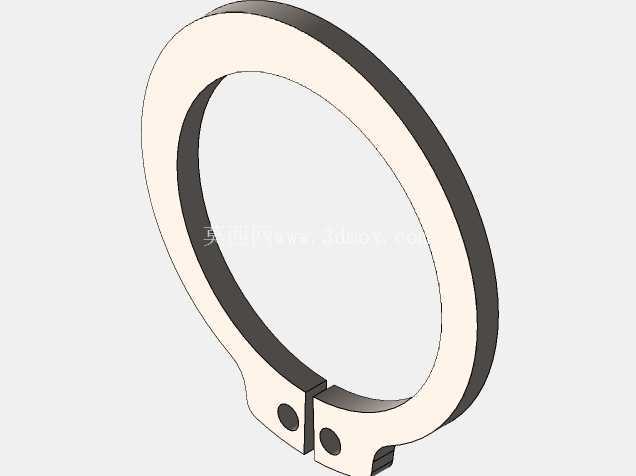

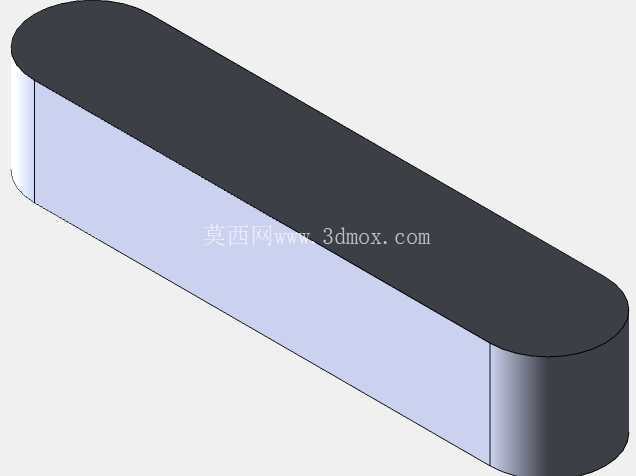

　　设计思路上，这套组件做了一体化的连接适配，电机输出轴和减速箱的输入蜗杆直接通过标准孔轴配合连接，连接法兰做了精准的止口定位，安装时不需要额外做适配加工，直接对齐止口锁紧连接螺栓就能完成组装，能大幅缩短设备组装的调试周期。减速箱的箱体采用了类似铝合金压铸的壳体结构，既保证了结构强度，又能控制整体组件的重量，散热性能也比铸铁壳体更有优势，长时间连续运行时能把箱体内的蜗轮蜗杆摩擦产生的热量及时散出，避免高温导致润滑脂失效，延长组件的使用寿命。输出轴采用了标准的实心轴设计，轴径18mm，轴伸长度40mm，能直接搭配同步轮、链轮、联轴器等常用传动件，不需要额外做轴径转换，适配性很强。

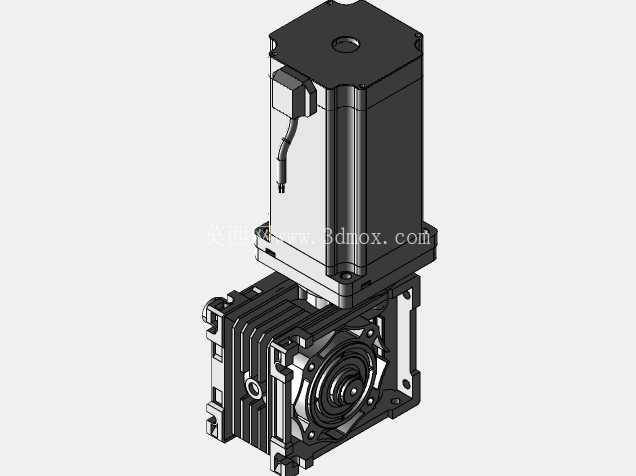

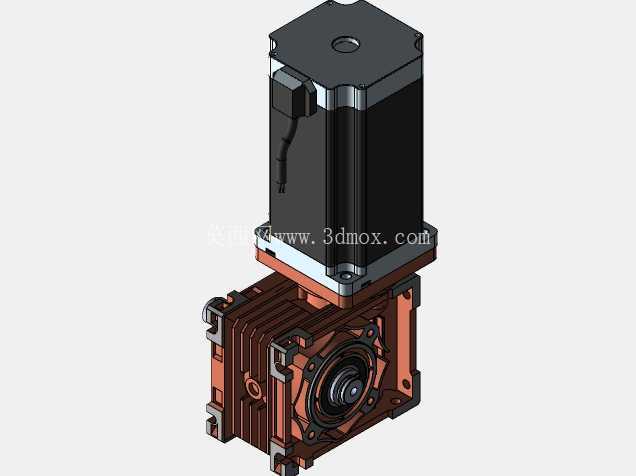

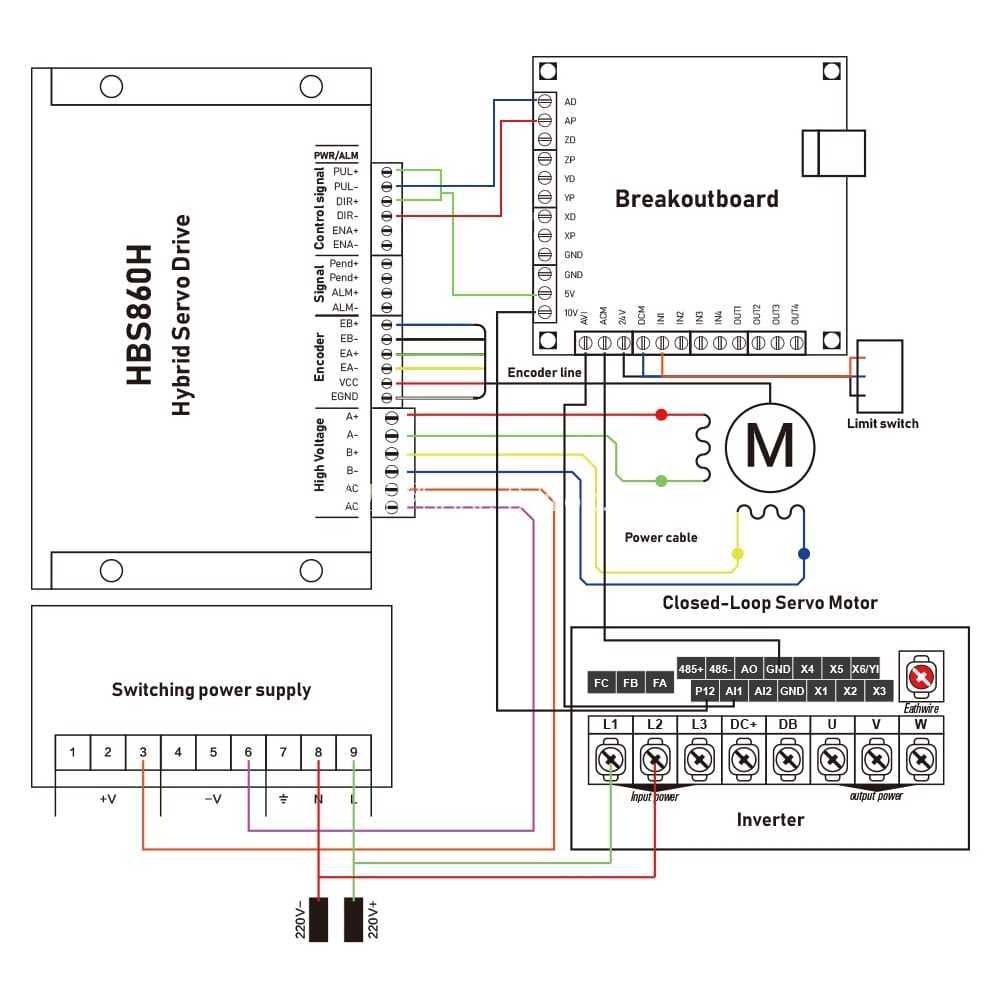

　　从安装边界尺寸来看，整套组件组装完成后的总长度为164mm，NMRV040减速箱的安装法兰尺寸符合行业通用标准，不管是直接安装在设备面板上，还是通过安装支架做卧式固定，都能匹配市面上通用的安装孔位，不需要重新打孔攻丝。电机尾部预留了编码器和线缆的出线空间，接线时不会和周边的结构件产生干涉，减速箱的输出方向可以根据安装需求做多角度调整，松开箱体的连接螺栓就能旋转输出端的朝向，适配不同设备的安装空间要求，不管是水平安装、垂直安装还是侧装，都能找到合适的固定姿态。

　　实际应用中，这套组件在3D打印设备的挤出驱动、小型数控设备的旋转轴驱动、自动点胶机的工件旋转工位、电商分拣设备的摆轮驱动等场景都能适配，因为蜗轮蜗杆结构运行时噪音低、传动平稳，不会像齿轮减速结构那样产生明显的啮合冲击，对运行噪音有要求的车间环境也能适用。设计建模的时候，所有配合面都做了公差适配，电机轴和蜗杆的配合公差、法兰止口的定位公差、输出轴的轴承位公差都按照实际加工的精度要求做了预留，拿到模型后可以直接用来做设备的整体装配干涉检查，也能直接导出工程图用于加工生产，不需要再重新核对各个配合尺寸，能节省大量的建模时间。需要注意的是，选型时要根据实际负载的扭矩和转速需求选择对应减速比的型号，大减速比型号虽然输出扭矩更大，但输入转速不能超过蜗轮蜗杆的额定输入转速，否则会加剧蜗轮的磨损，缩短组件的使用寿命，垂直安装时还要注意在输出端加装适当的密封件，避免箱体内的润滑脂渗漏污染设备的加工区域。
