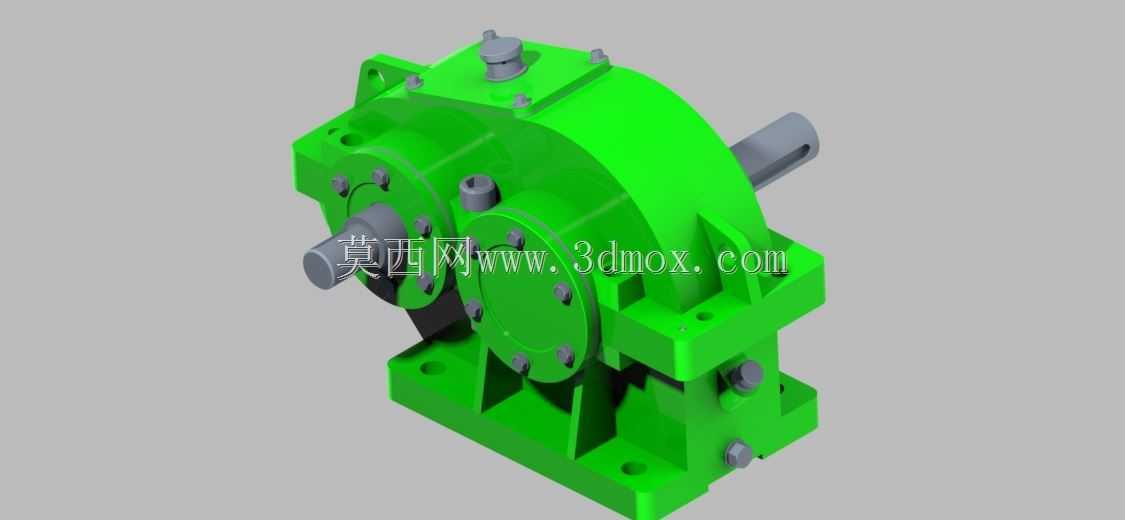

单级圆柱齿轮减速机三维结构模型

　　这款单级圆柱齿轮减速机的三维结构，完整还原了闭式齿轮传动的核心布局，箱体采用剖分式设计，上下箱通过定位销与螺栓实现精准合箱，既保证了齿轮啮合腔的密封性能，也为后期齿轮检修、轴承更换预留了操作空间。从实际应用场景来看，这类减速机常配套在输送线驱动端、小型搅拌设备、轻工机械的动力输入段，用来匹配原动机高转速低扭矩的输出特性，将转速降至作业端需要的区间，同时放大输出扭矩，满足负载端的动力需求。

　　设计过程中优先考虑了传动平稳性，齿轮采用渐开线圆柱直齿结构，啮合重合度控制在合理区间，既保证了传动效率，也降低了加工难度，适合中小功率的传动场景。输入轴与输出轴呈平行布置，轴端伸出长度按照常规配套联轴器、带轮的安装尺寸预留，轴肩位置做了圆角过渡，避免应力集中导致的轴段断裂，轴承选用深沟球轴承，分别布置在齿轮两侧的轴段上，承受径向载荷的同时可抵消少量轴向窜动，轴承端盖通过螺栓固定在箱体侧壁，配合密封毡圈防止润滑油泄漏，同时阻挡外部粉尘进入啮合腔。

　　箱体底部设置了一体化铸造的安装底座，底座上开有四个对称的安装螺栓孔，孔位间距按照通用安装标准设定，可直接固定在设备机架或者混凝土基础上，安装时需要保证输入轴与原动机输出轴的同轴度误差控制在允许范围内，避免额外的附加载荷影响轴承寿命。箱体顶部设置了透气塞，平衡减速机运行过程中箱体内外的气压差，避免油温升高导致内部压力过大出现渗油问题，箱体下部侧面预留了油位观察与放油螺塞位置，可实时监控箱体内润滑油的液位，定期更换润滑油时无需拆解箱体即可完成废油排放。

　　从结构细节来看，箱体的加强筋布置在轴承座外侧与底座连接位置，提升箱体整体刚性，避免齿轮啮合过程中箱体出现形变导致齿轮啮合间隙变化，所有外露的螺栓头部都做了沉台处理，避免安装运行过程中发生磕碰，轴伸端的键槽尺寸按照国标通用规格设计，可直接配套标准键实现与传动部件的扭矩传递，整体结构没有冗余设计，所有尺寸边界都考虑了实际安装、维护的操作空间，不会出现与周边设备部件干涉的问题。
