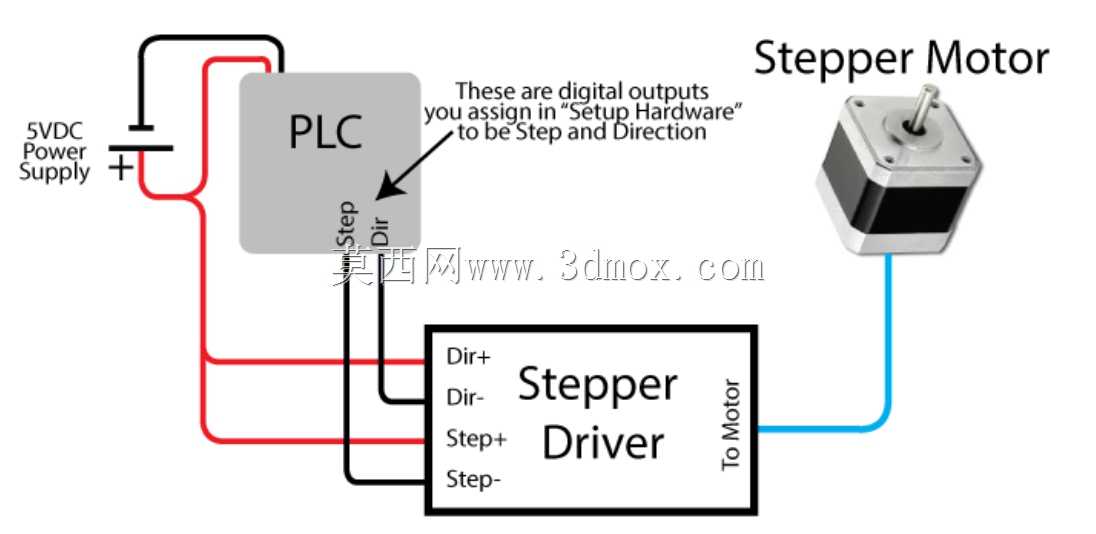

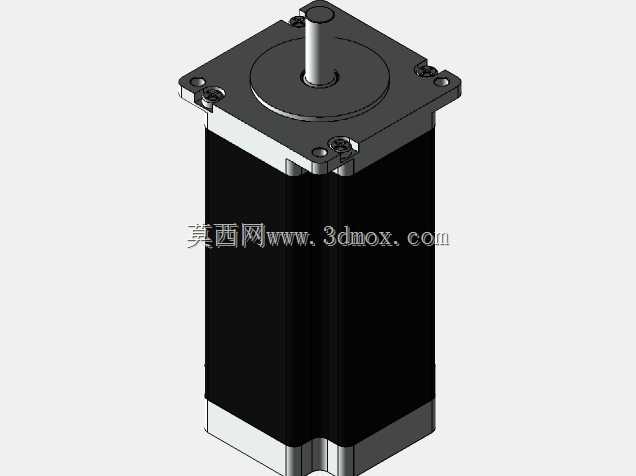

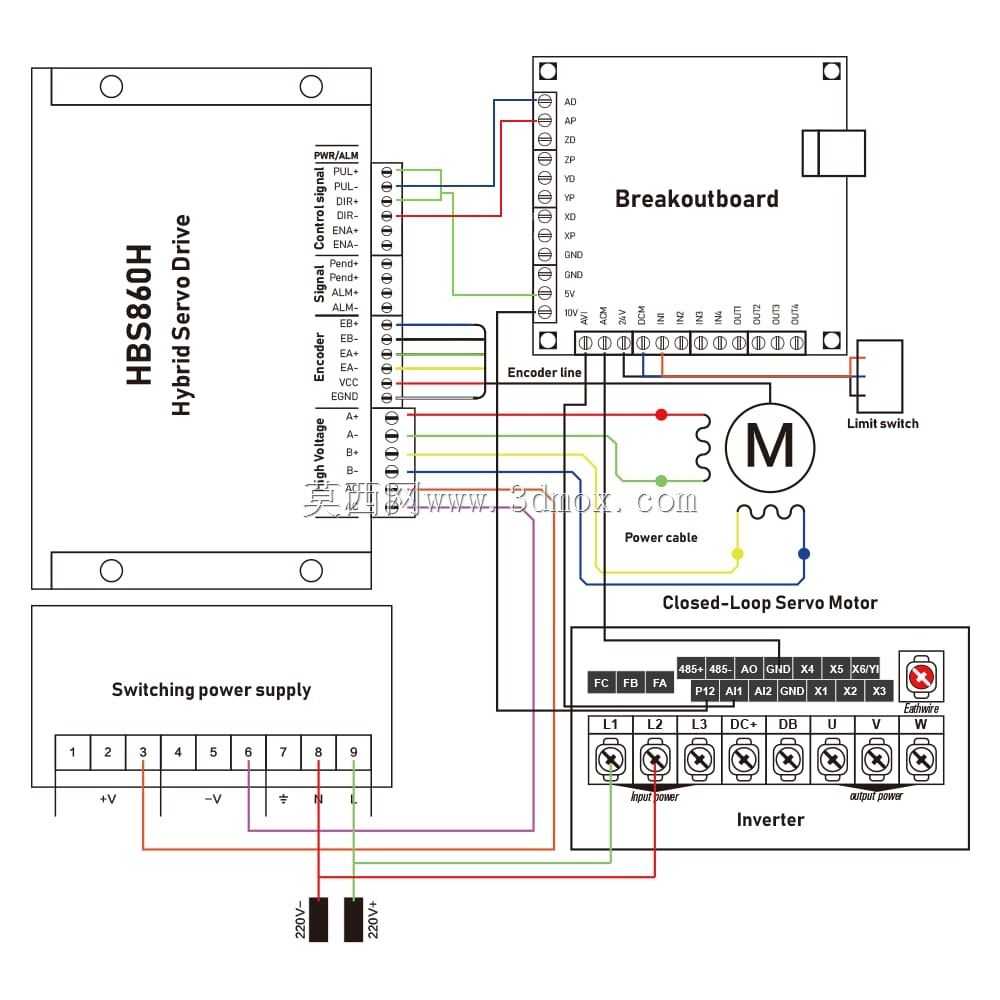

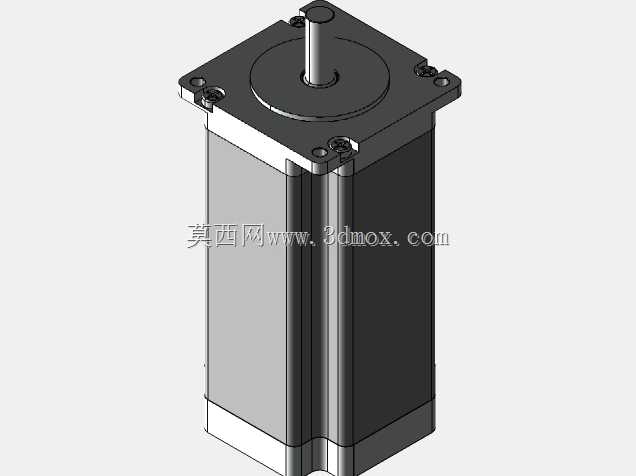

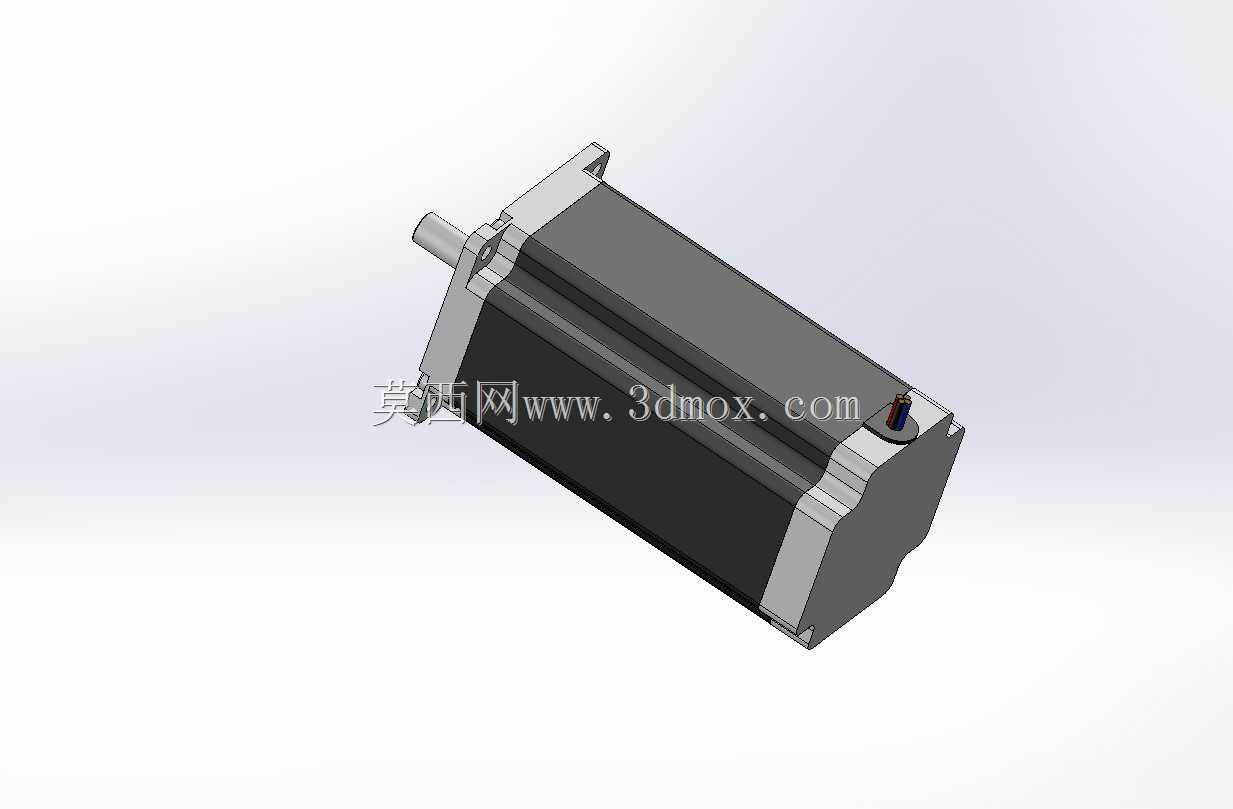

23HS2442型两相混合式步进电机结构

　　从实际装配的角度看，这款电机的安装法兰严格遵循NEMA23标准的57mm见方安装尺寸，四个安装孔的中心距为47.1mm，适配市面上绝大多数标准57电机安装座、同步轮安装座、丝杆联轴器座，不需要额外做转接板加工，能直接替换同规格的旧款故障电机，大幅降低设备维护的改造成本。输出轴采用标准D型切边设计，直径8mm，切边平面到轴中心的距离为7mm，不管是搭配紧定螺钉锁紧的同步轮，还是用抱紧式联轴器连接滚珠丝杆，都能有效避免传动过程中轴与连接件打滑，保证位置传递的精度。在数控雕刻机、小型桌面CNC、3D打印设备、自动化送料机构这类对开环位置控制精度有明确要求的场景里，NEMA23规格的步进电机一直是选型清单里的核心选项，23HS2442这款机型刚好卡在中小扭矩输出的适配区间，既不会像42系列步进那样扭矩储备不足导致丢步，也不会像57加长款那样转动惯量过大拖慢动态响应速度，刚好覆盖单轴负载5-12N·cm、运行转速300-600rpm的常规传动需求。机身长度方向的尺寸控制在112mm左右，后端出线位置预留了足够的线缆弯折空间，在安装空间局促的小型设备内部，不会因为线缆弯折半径不够导致绝缘层磨损，也不会和旁边的导轨、拖链产生运动干涉。从结构设计的逻辑来看，这款电机的定子冲片采用高导磁硅钢片叠压而成，叠压厚度经过扭矩曲线优化，在保证低速扭矩输出平稳的同时，尽可能降低高速段的扭矩衰减，绕组采用多槽集中绕制方式，相间绝缘处理到位，能适配常规的24-48V直流步进驱动器驱动，相电流匹配2.8A的常规驱动参数，不需要用户重新做复杂的驱动参数匹配。

　　机身外壳采用拉伸铝型材一体成型，表面做了阳极氧化处理，既保证了结构强度，又能在连续运行过程中通过外壳表面快速散出绕组产生的热量，避免长时间运行导致绕组温升过高触发绝缘老化。前后端盖采用压铸铝合金材质，轴承位的加工同轴度控制在0.02mm以内，搭配深沟球轴承支撑输出轴，径向跳动量控制在0.01mm级别，在带动丝杆做直线传动的时候，能有效降低丝杆的径向窜动，保证运动平台的重复定位精度。后端的出线位置做了橡胶护套防护，能避免设备运行过程中拖链反复弯折线缆时，线缆根部和端盖硬接触导致线芯断裂，适配工业现场长时间往复运动的使用需求。

　　在实际选型应用中，这款电机常被用在小型数控铣床的XYZ三轴传动、点胶机的位移轴驱动、自动锁螺丝机的送料轴控制、包装设备的拉膜机构驱动等场景，这类场景普遍不需要伺服级别的闭环精度，但对成本控制、运行稳定性、安装互换性有较高要求，这款电机的参数刚好匹配这类需求。设计建模过程中，需要重点关注安装孔的位置度公差、输出轴的同轴度公差、机身与安装法兰的垂直度公差，这些尺寸如果出现偏差，会直接导致电机安装后出现轴偏心、运行噪音大、联轴器异常磨损等问题。另外，建模时需要预留后端编码器的安装空间，虽然这款是基础开环步进机型，但很多用户后续会加装编码器改成闭环步进，所以后端盖的尺寸、轴承位的深度都要和同规格闭环机型保持通用，方便用户后续升级改造。

　　从散热结构的设计来看，铝型材外壳的散热筋方向顺着电机轴向布置，当电机带动散热风扇转动时，气流能顺着散热筋快速流过外壳表面，带走运行产生的热量，即使没有额外加装散热风扇，自然对流条件下也能保证电机在额定扭矩下连续运行4小时以上温升不超过70K，符合工业设备的连续运行要求。输出轴的伸出长度控制在24mm，刚好能适配常规的联轴器锁紧长度，不会因为轴伸过长导致悬臂负载过大，也不会因为轴伸过短导致联轴器无法完全锁紧，在搭配同步带轮传动时，带轮的安装位置刚好和端盖保留2mm左右的间隙，避免运行过程中带轮和端盖产生摩擦。
