费斯托教学实训组合工作台三维设计

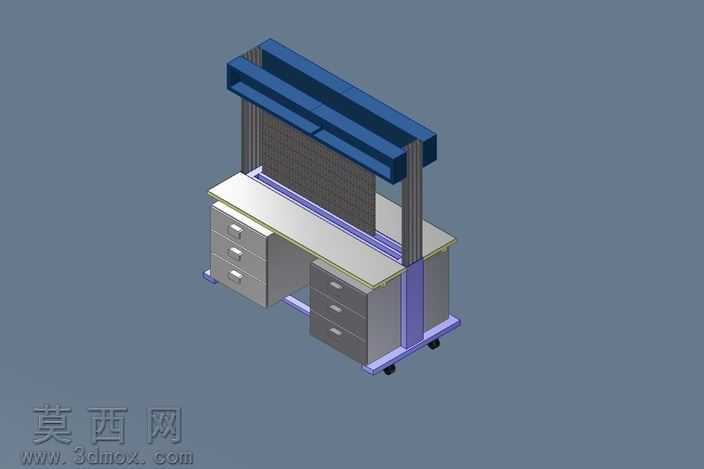

本作品为面向工业自动化教学场景设计的实训组合工作台三维模型，建模阶段采用参数化设计思路完成整体结构搭建，首先对工作台的功能分区进行拆解规划，将整体划分为操作台面、储物柜体、上部挂板、顶部照明支架、移动支撑底座五大功能模块，各模块之间通过标准连接件完成装配约束，保证整体结构的装配合理性与可拆装性。建模过程中对各部件的尺寸比例进行了严谨把控，操作台面高度符合人体工程学站立操作需求，下部柜体分为左右两组抽屉单元，每组抽屉设置三层储物空间，可分类存放实训工具、元器件与教学资料，抽屉面板添加了内嵌式拉手结构，避免突出部件造成磕碰风险。上部挂板采用网格镂空结构设计，可搭配挂钩、置物架等配件挂载实训所需的气源处理件、电气元件、接线端子等教学组件，顶部悬臂式照明支架采用型材拼接结构，可安装照明灯具为操作区域提供充足光线，支架与台面侧边立柱采用螺栓连接固定，保证结构稳定性。底部支撑底座加装了四个万向脚轮，其中两个脚轮带刹车结构，既可以满足实训台在教学场地内灵活移动换位的需求，也可以在固定使用时锁定位置避免滑移。材质渲染阶段，对不同部件赋予了对应真实材质：台面采用耐磨防火板材质，呈现浅灰色哑光质感；柜体采用冷轧钢板喷塑工艺，赋予银灰色金属漆面质感；支架与挂板采用工业铝型材材质，还原阳极氧化后的淡紫色金属质感；脚轮采用黑色橡胶与金属支架组合材质，拉手采用磨砂金属材质，整体渲染效果贴近真实工业实训设备的视觉表现。结构设计上充分考虑教学场景的使用需求，整体布局紧凑合理，在有限的空间内整合了操作、储物、挂载、照明、移动等多重功能，各部件之间无干涉问题，装配逻辑符合实际生产加工工艺，既可以作为自动化专业教学的演示教具，也可用于虚拟仿真实训场景的场景搭建素材，模型结构完整，细节表现到位，能够清晰展现该类实训工作台的结构组成与设计逻辑。
