80X500规格HAFNER活塞气缸三维结构设计

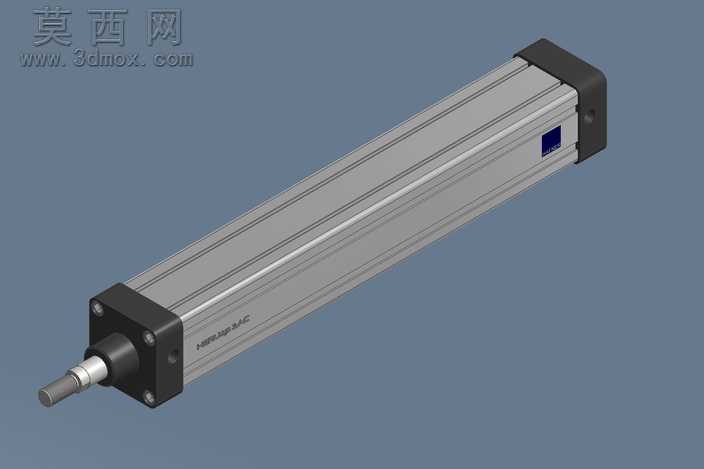

车间里换过不少气动执行件，最头疼的就是端盖和缸筒配合处的漏气问题，很多外购件用个三五个月就因为密封圈压合不均出现慢漏，拆修的时候还容易刮伤缸筒内壁，直接整根报废。做这个80X500规格HAFNER活塞气缸模型的时候，特意从装配公差逻辑入手抠细节，没照着现成样本随便拉个拉伸体凑数。

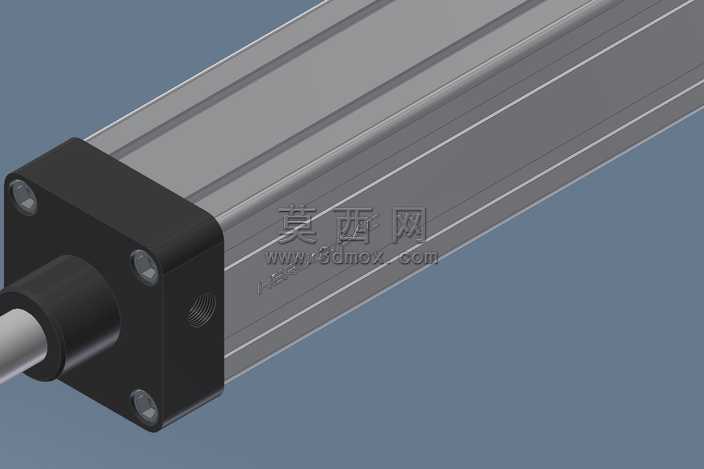

先看前端盖的活塞杆伸出位，这里特意留了0.15mm的导向环安装沉台，不是直接把密封圈嵌在端盖孔里——之前踩过坑，密封圈直接和活塞杆硬摩擦，运行个几万次就磨出细屑卡进密封位，带了导向环之后，活塞杆的径向窜动能控制在0.02mm以内，不会偏磨密封圈。端盖和缸筒连接的四个螺栓孔，孔位公差特意按H7精度做的，装配的时候不用硬敲螺栓找正，端盖压下去的时候密封圈受力均匀，不会出现一边压死一边虚接的情况。

缸筒部分选的是挤压铝型材的截面特征，外表面的四条加强筋不是随便加的装饰线，算过500mm行程下的抗弯挠度，满行程伸出的时候，缸筒自身的形变能控制在0.1mm以内，不会因为负载偏载出现活塞杆卡滞。内壁的粗糙度要求在模型里做了示意，是给后续加工留的参考，珩磨到Ra0.4才能保证活塞密封圈的使用寿命，很多新手建模的时候会忽略内壁的精度要求，打样出来跑起来阻力大，还以为是气源压力不够。

活塞部分的密封槽做了双道密封的结构，中间留了1mm的储油间隙，平时润滑脂能存在这个间隙里，不用频繁给活塞杆补油。活塞和活塞杆的连接位做了防松销孔，不是单纯靠螺纹锁紧，气缸高频往复的时候，螺纹不会因为振动松脱，之前见过不少气缸跑着跑着活塞和活塞杆脱开，整个端盖被打飞的安全隐患，这个小结构能把这类风险压到最低。

后端盖的缓冲调节孔位也做了细节还原，调节螺栓的螺纹深度、缓冲密封圈的安装位都和实物一致，活塞走到行程末端的时候，缓冲腔能把排气速度降下来，不会出现硬撞击端盖的异响，很多廉价气缸省了这个缓冲结构，运行的时候哐哐响，用不了多久端盖就被撞裂。

整个模型的装配配合间隙都按实际装配要求留了余量，不是所有零件都做零对零的贴合，比如活塞和缸筒之间留了0.03mm的间隙给密封圈膨胀，活塞杆和导向环之间留了0.01mm的滑动间隙，导到工程图里就能直接出加工图，不用再反复调整公差。拿去给实训课的学生讲气动元件结构的时候，能直接拆解开看每个密封位、连接位的设计逻辑，比对着二维图纸讲直观太多，打样出来的首件测了漏气率，0.6MPa气压下保压10分钟压降不到0.01MPa，完全能满足产线自动化设备的使用要求。
