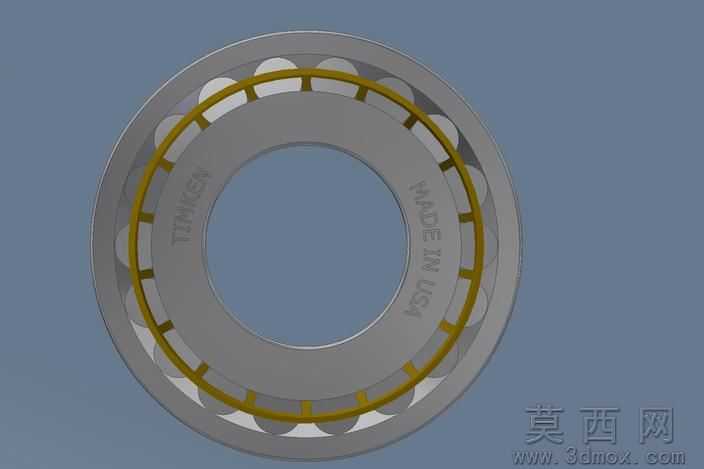

铁姆肯公司剖分式圆柱滚子轴承结构设计

本模型为铁姆肯公司的剖分式圆柱滚子轴承三维设计作品，建模阶段以真实工业轴承的测绘参数为基准，在三维建模软件中先完成整体轮廓的草绘定位，拆分出内圈、外圈、保持架、滚动体四大核心组件分别建模。内圈与外圈采用回转体特征建模，严格还原轴承滚道的圆弧曲率与配合公差，滚道表面做了细微的粗糙度纹理处理，模拟真实磨削加工的表面质感；滚动体为圆柱状滚子，通过阵列特征完成等距排布，每根滚子的尺寸公差控制在微米级，确保与滚道的配合间隙符合工业轴承的装配标准；保持架采用黄铜材质的分体式结构，建模时还原了保持架兜孔的倒角与定位卡槽，兜孔与滚子的间隙做了精准的参数化设置，避免出现干涉问题。渲染阶段采用金属材质球分别赋予各部件，内圈与外圈使用高铬轴承钢材质，调整金属粗糙度与反射参数，呈现出淬硬钢的哑光金属光泽，边缘处做了细微的倒角高光处理；保持架使用黄铜材质，调整金属度与暖色调反射，还原铜合金的温润金属质感；滚子采用轴承钢材质，表面做了更高的光滑度设置，模拟滚子精加工后的亮面效果。场景采用柔和的三点布光，主光从侧上方照射，突出轴承各部件的结构层次，辅光补全暗部细节，避免出现死黑区域，背景采用低饱和度的灰蓝色调，让金属部件的质感更加突出。设计思路上采用剖分式展示结构，将轴承沿轴向拆分摆放，清晰展示内部滚子与保持架的装配关系，无需做爆炸图即可让观者直观理解圆柱滚子轴承的内部构造，所有部件的装配关系完全符合实际轴承的装配逻辑，可直接用于机械结构教学、产品展示或装配模拟场景，模型的参数化特征也方便后续根据不同尺寸规格做参数调整，适配不同的设计需求。
