1.3英寸单色12864OLED显示模组结构

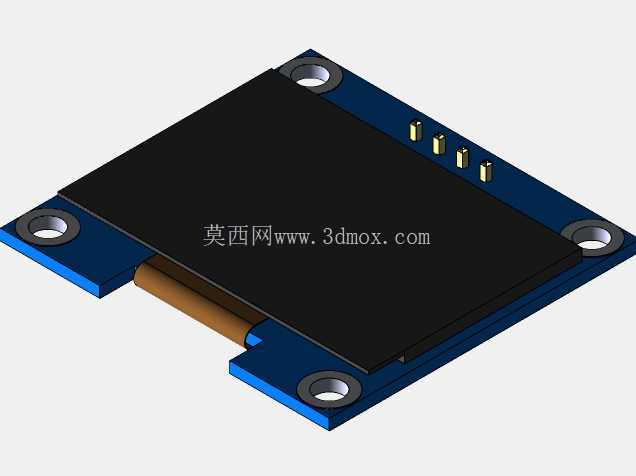

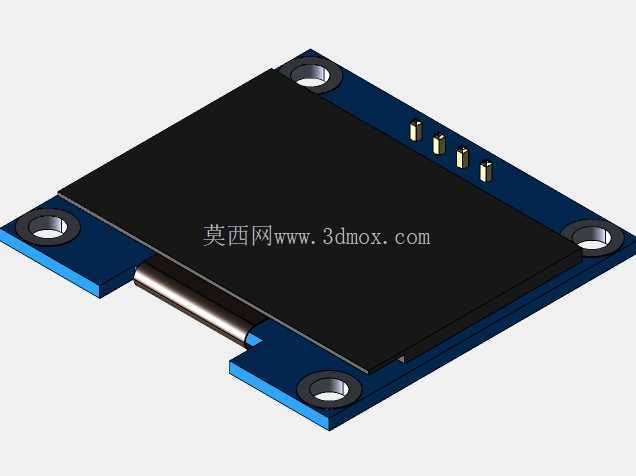

　　从结构设计层面看，这款模组的PCB基板采用蓝色阻焊工艺，四个角位预留了标准的M2螺丝安装孔，孔位做了金属化包边处理，避免反复拆装螺丝的时候造成基板玻纤层开裂，安装孔的中心距是经过标准化考量的，适配市面上绝大多数通用的1.3寸OLED屏安装支架，不需要单独重新设计固定结构，能大幅缩短结构开发的周期。屏幕的有效显示区域居中布置，四周预留了0.8mm的黑边余量，在做面板开窗设计的时候，只要按照黑边外轮廓预留0.1mm的装配间隙，就能完全遮盖住屏幕边缘的非显示区域，不会出现漏光或者边缘溢胶的问题。在嵌入式开发、小型工控终端、便携检测设备的人机交互环节，这类小尺寸单色OLED屏是出镜率极高的部件，很多做手持检测仪器、小型设备状态显示面板的结构工程师，在选型阶段都会优先考虑这类1.3英寸规格的产品，核心原因就在于它不需要背光模组，自发光的特性让整机厚度可以做的更薄，同时对比度远高于同尺寸的LCD屏，在车间强光环境下也能清晰读取显示内容，不会出现传统LCD背光不均、侧视看不清的问题。模组的引脚接口布置在基板的短边一侧，采用排针直插的设计方式，引脚间距为标准2.54mm，既可以直接插焊在主控板上，也可以通过FFC软排线进行延伸连接，适配不同的设备内部走线布局，引脚旁的基板上丝印了清晰的引脚定义标识，焊接的时候不需要反复查阅规格书，能减少硬件焊接阶段的出错概率。屏幕的驱动芯片直接贴合在PCB基板背面，表面覆盖了一层绝缘屏蔽罩，既可以避免驱动芯片工作时的电磁干扰影响主控电路运行，也能在设备组装过程中防止金属碎屑掉落在引脚间造成短路。

　　从实际使用场景来看，这类屏幕常被用在小型3D打印机的状态显示面板、便携气体检测仪的数值显示区、桌面小型雕刻机的参数交互界面，还有一些开源硬件的开发项目中，因为它的驱动协议兼容常见的I2C、SPI通信方式，主控程序移植难度很低，不需要做复杂的底层驱动开发。在做整机结构设计的时候，需要注意屏幕表面的保护盖板不要直接压在OLED显示层上，要预留至少0.3mm的间隙，避免长期受压造成屏幕显示区域出现坏点，同时屏幕与前面板的贴合处要做遮光处理，避免设备内部的指示灯光线从屏幕边缘缝隙漏出，影响正面的显示观感。

　　这款模组的整体厚度控制在4.2mm以内，其中屏幕本体厚度2.1mm，PCB基板厚度1.2mm，排针突出基板背面的高度是0.9mm，在做内部空间堆叠的时候，只要在屏幕背面预留1mm的安全间隙，就不会和背面的元器件产生干涉。四个安装孔的位置距离基板边缘的距离是2.5mm，设计固定柱的时候，固定柱的外径不要超过5mm，否则会和屏幕侧边的封装结构产生冲突，固定柱的高度要根据前面板的厚度做匹配，保证屏幕装配完成后，显示面和前面板内表面的间隙控制在0.2mm以内，既不会出现摩擦屏幕的问题，也不会因为间隙过大造成积灰。

　　另外，这款屏幕的工作温度范围覆盖了工业级的常用区间，在零下20度到60度的环境下都能正常点亮显示，不会像普通LCD屏那样在低温环境下出现响应迟缓、显示发虚的问题，很适合用在户外作业的小型便携设备上。在建模还原这款模组的时候，要重点注意安装孔的位置公差，孔位的位置度公差要控制在0.1mm以内，否则实际装配的时候会出现螺丝孔对不准的问题，屏幕显示区域的圆角要和实物保持一致，避免做面板开窗的时候出现边角漏边的情况，排针的引脚长度和直径也要按照标准尺寸建模，方便后续做整机装配干涉检查的时候，能准确排查引脚和周边元器件的距离是否满足安规要求。
