1.3英寸单色OLED显示模组结构设计

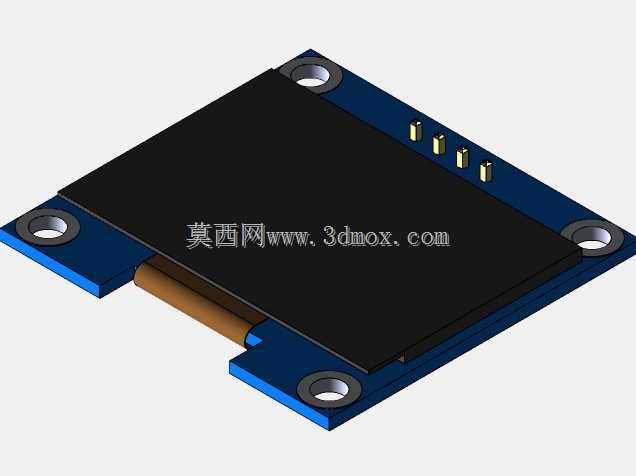

这款1.3英寸单色OLED显示模组，在嵌入式开发、小型智能设备的人机交互场景中应用十分广泛，常见于手持检测仪器、小型工控终端、便携数据采集设备的状态显示环节，能够在低功耗前提下输出清晰的字符、简易图形信息，适配多数对显示尺寸有严格限制的紧凑设备内部空间。从结构设计层面来看，模组采用PCB基板作为承载主体，四角预留的金属化安装孔位，可直接通过M2规格螺丝完成与设备壳体或内部安装支架的固定，安装孔位的同轴度公差控制在0.1mm以内，能避免装配时出现孔位错位、屏体受挤压破损的问题。屏体与PCB基板之间通过柔性排线实现电气连接，排线弯折区域预留了足够的避让空间，装配时不会因为排线过度弯折导致线路断裂，同时屏体背面与PCB之间设置了缓冲衬层，可抵消设备运输、使用过程中的轻微震动冲击，避免屏体出现碎裂、显示异常的问题。PCB板边缘引出的四个排针引脚，分别对应电源、地、时钟、数据信号，引脚间距采用标准2.54mm规格，既可以直接插焊在主控电路板上，也可以通过配套排线实现远距离连接，适配不同设备的内部布线需求。设计过程中重点控制了模组的整体厚度，屏体表面到PCB背面的总厚度控制在合理范围，不会占用过多设备内部的垂直空间，对于内部空间局促的便携设备十分友好。屏体有效显示区域对应128x64的像素点阵，单色显示的特性决定了它不需要复杂的背光结构，相比同尺寸TFT屏功耗降低60%以上，在电池供电的便携设备中能有效延长续航时间。PCB板上的元件布局经过优化，所有贴片元件均布置在屏体覆盖区域之外，不会因为屏体安装挤压到元件导致虚焊、脱落，同时板边预留的工艺边可适配SMT贴片加工的生产要求，不需要额外做治具就能完成批量焊接生产。安装边界方面，模组整体外形为规则矩形，四角的安装耳突出于屏体主体，安装时不需要在设备壳体上开设过大的避让窗口，仅需要对应显示区域开设视窗即可，视窗边缘与屏体显示区域的单边间隙建议预留0.2mm，既能避免装配偏差导致视窗遮挡显示内容，也能防止灰尘从缝隙进入设备内部。实际选型过程中，这款模组的结构兼容性较强，可直接替换同尺寸同引脚定义的其他OLED模组，不需要修改设备内部的安装结构与电路设计，能有效缩短产品的开发迭代周期。
