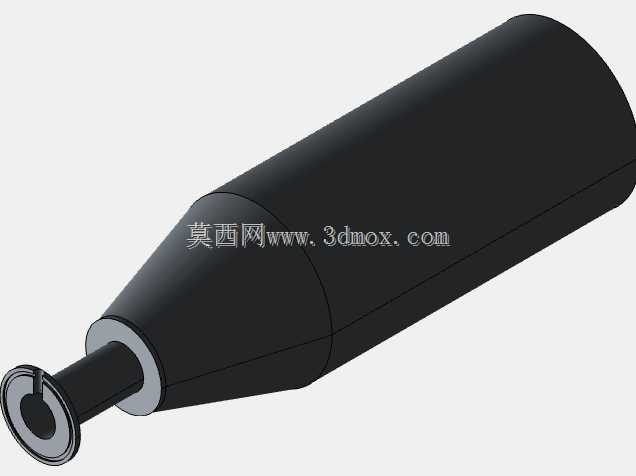

带射流床的热风烘烤设备导流筒体结构

　　在连续式热风烘烤加工场景中，射流床结构的热风导流部件直接决定了腔体内热场均匀性与物料受热效率，本次呈现的筒体结构是整套热风烘烤设备的核心导流单元，主要承担热风整流、导向输送、腔室分隔的核心作用。从实际产线应用来看，这类带射流床的热风烘烤设备多用于颗粒状、片状农副物料的连续熟化加工，也可适配小型工业工件的表面热风干燥工序，筒体作为热风从加热腔到射流床层的过渡通道，其结构同轴度、内壁光滑度、变径段过渡曲率都会直接影响热风输送过程的压损，进而影响整机的热效率与运行能耗。

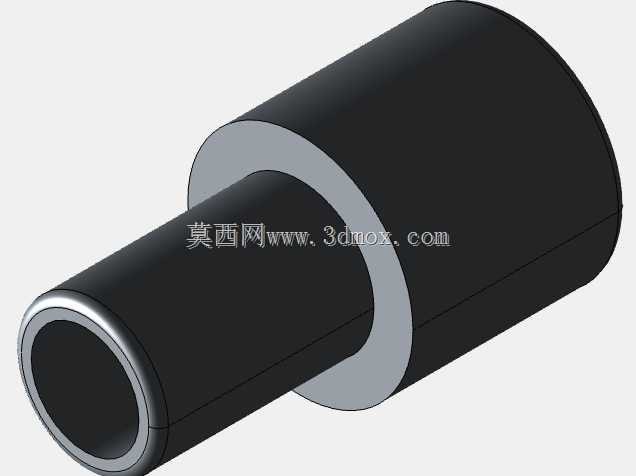

　　从结构设计逻辑来看，该筒体采用阶梯变径的同轴结构设计，大直径段对接设备的热风发生腔出口，小直径段延伸至射流床布风区域，两段筒体之间设置的环形凸台结构，一方面承担筒体安装时的轴向定位作用，安装时凸台端面可直接贴合设备腔室的分隔板预留安装面，无需额外设置轴向定位挡圈，简化安装工序；另一方面凸台结构可在变径位置形成局部的气流缓冲区域，避免热风从大腔室进入小直径通道时直接冲击管壁形成紊流，降低气流脉动带来的床层物料跳动不均问题。筒体整体采用等壁厚设计，内壁做光滑过渡处理，不存在直角转折结构，可减少热风输送过程中的粉尘挂壁问题，降低长期运行后的清理维护难度。

　　从安装边界与尺寸适配角度来看，该筒体的小直径段外径与射流床的进风口内径采用间隙配合设计，配合间隙控制在0.2mm以内，安装后可通过周圈焊接或者耐高温密封胶实现密封，避免热风泄漏导致的热效率损失；大直径段的外径尺寸适配热风发生腔的出口连接法兰，安装时可通过法兰压紧配合环形密封垫实现固定，整体安装无需额外设置复杂的支撑结构，依靠两端的连接配合即可实现筒体的稳定固定。筒体的轴向长度根据整套设备的腔室布局确定，可保证热风从加热腔流出后经过足够长度的整流段，形成稳定的层流状态进入射流床布风板，确保射流床层各个位置的热风出风速度偏差控制在5%以内，避免出现局部物料过烤或者烘烤不足的问题。

　　在功能特性层面，该筒体结构除了基础的热风导流作用外，其阶梯变径结构还可实现一定的热风增速效果，大直径段的低流速热风经过变径段后流速提升，匹配射流床所需的出风速度要求，无需额外设置导流增速板，简化了设备内部的结构复杂度。筒体的外壁采用光滑圆柱面设计，与设备腔室的安装孔配合时可自适应调整安装角度，适配不同布局的烘烤设备腔体，具备较强的结构通用性。在实际建模过程中，该结构的建模重点集中在变径段的过渡曲面处理、两端筒体的同轴度保证、环形凸台的位置精度控制，建模时需优先保证内壁曲面的连续性，避免出现曲面褶皱或者转折，否则会在实际运行中产生异常风噪，同时增加气流压损。针对不同的加工物料特性，该筒体的壁厚可根据实际热风温度、风压参数做适应性调整，当用于高温烘烤场景时可适当增加壁厚提升结构刚度，避免长期高温运行出现筒体变形问题，当用于常温风干燥场景时可适当减小壁厚降低设备整体重量。
