复古手持立体观景器3D打印设计

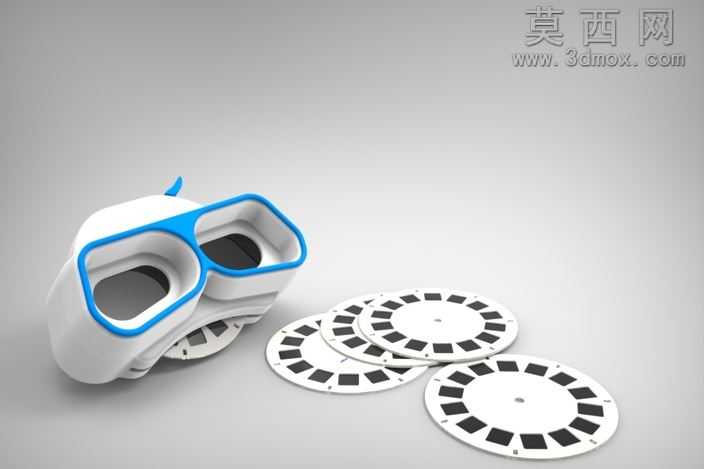

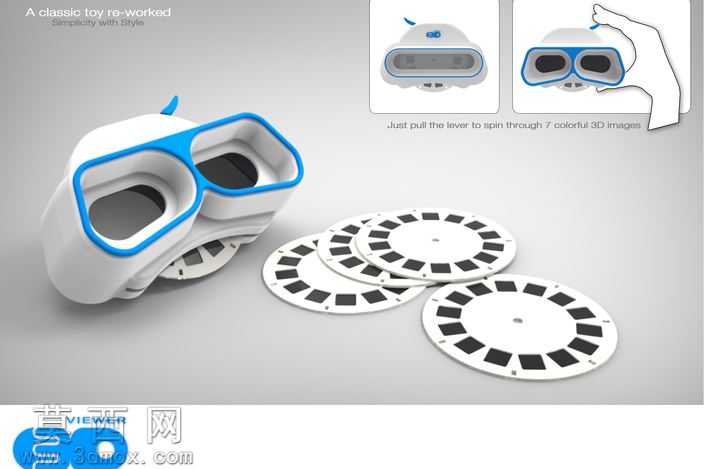

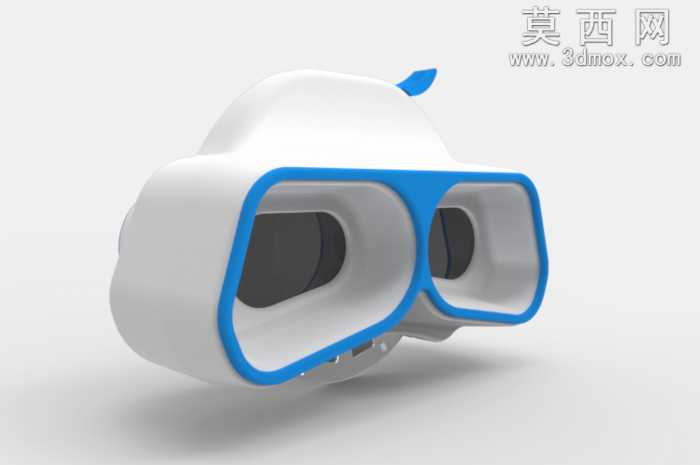

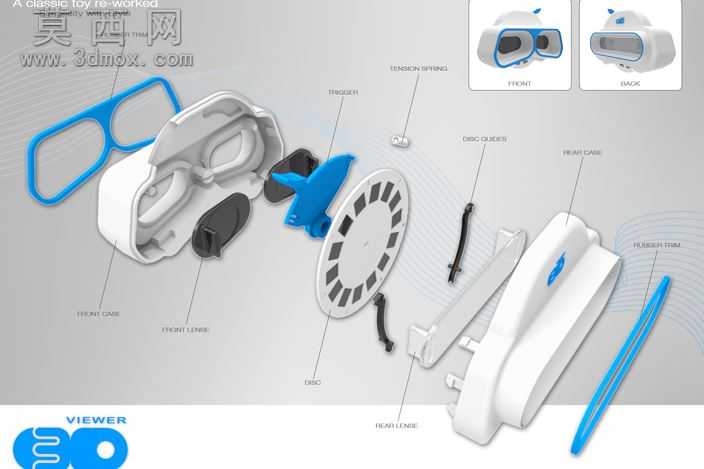

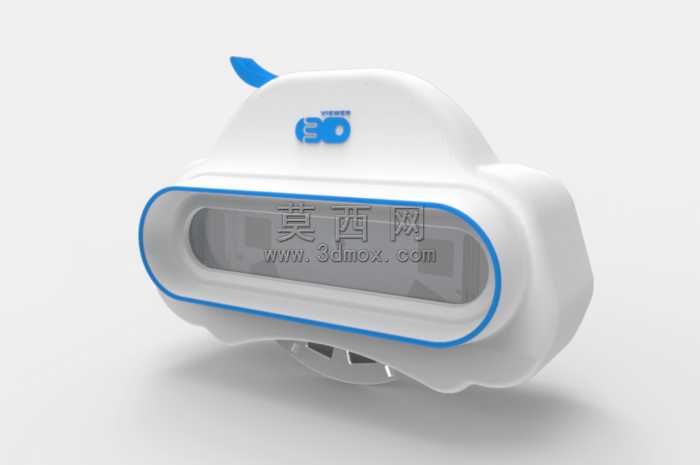

本作品为可3D打印的复古手持立体观景器三维模型，整体建模过程围绕可落地打印、组装顺畅的核心需求展开，首先对经典观景器的外观比例进行了优化调整，在保留复古圆润造型辨识度的基础上，适配FDM3D打印机的成型公差，将整体拆分为壳体、目镜边框、拨片结构、片仓转轴等多个独立打印部件，避免大尺寸悬空结构带来的打印支撑浪费与表面瑕疵。建模阶段对各部件的装配间隙做了精准预留，目镜边框采用蓝白撞色的分件设计，无需后期上色即可实现鲜明的视觉层次，壳体表面做了微弧度圆角处理，既提升手持握持的贴合舒适度，也能减少打印过程中的层纹突兀感。拨片切换结构做了简化的棘轮限位设计，无需额外金属弹簧配件，仅靠塑料件本身的弹性形变即可实现胶片盘的步进转动，转动阻尼经过反复调试，既保证切换画面时的清晰段落感，也不会因阻力过大导致拨片断裂。配套的立体胶片盘采用统一的中心孔位与边缘定位缺口设计，盘片厚度做了薄化处理，在保证结构强度的前提下减少打印耗材消耗，片仓内部做了导向限位筋，确保胶片盘转动时不会出现偏移卡滞。材质渲染阶段分别模拟了哑光PLA耗材的细腻磨砂质感，目镜区域做了轻微的半透明质感模拟，还原真实观景器的视觉观感，所有部件的壁厚均控制在1.8mm至2.5mm区间，兼顾打印成功率与成品结构强度，无需额外添加支撑即可完成大部分部件的打印，组装过程仅需少量胶水粘接固定目镜边框，其余结构均可通过卡扣与转轴实现免胶拼装，整体设计兼顾了怀旧情怀与3D打印的落地实用性，还原了经典立体观景器的核心使用功能。
