多规格参数化电气布线走线槽结构

　　在低压电气柜、工业控制柜、自动化设备布线场景中，走线槽是规整线缆、防护线束、提升布线维护效率的核心基础配件，本次呈现的参数化线槽结构，覆盖了常规电控布线场景下的主流尺寸规格，可适配不同线径、不同布线容量的现场需求。从实际工程应用来看，这类线槽主要承担线缆的路径约束与外层防护作用，在柜内布线时，可将动力线、信号线沿槽体排布，避免线缆散乱堆叠，减少不同回路线缆间的干扰，同时在后期设备维护、线路改接时，可快速定位对应线束，无需拆解整柜布线，大幅降低运维的时间成本。

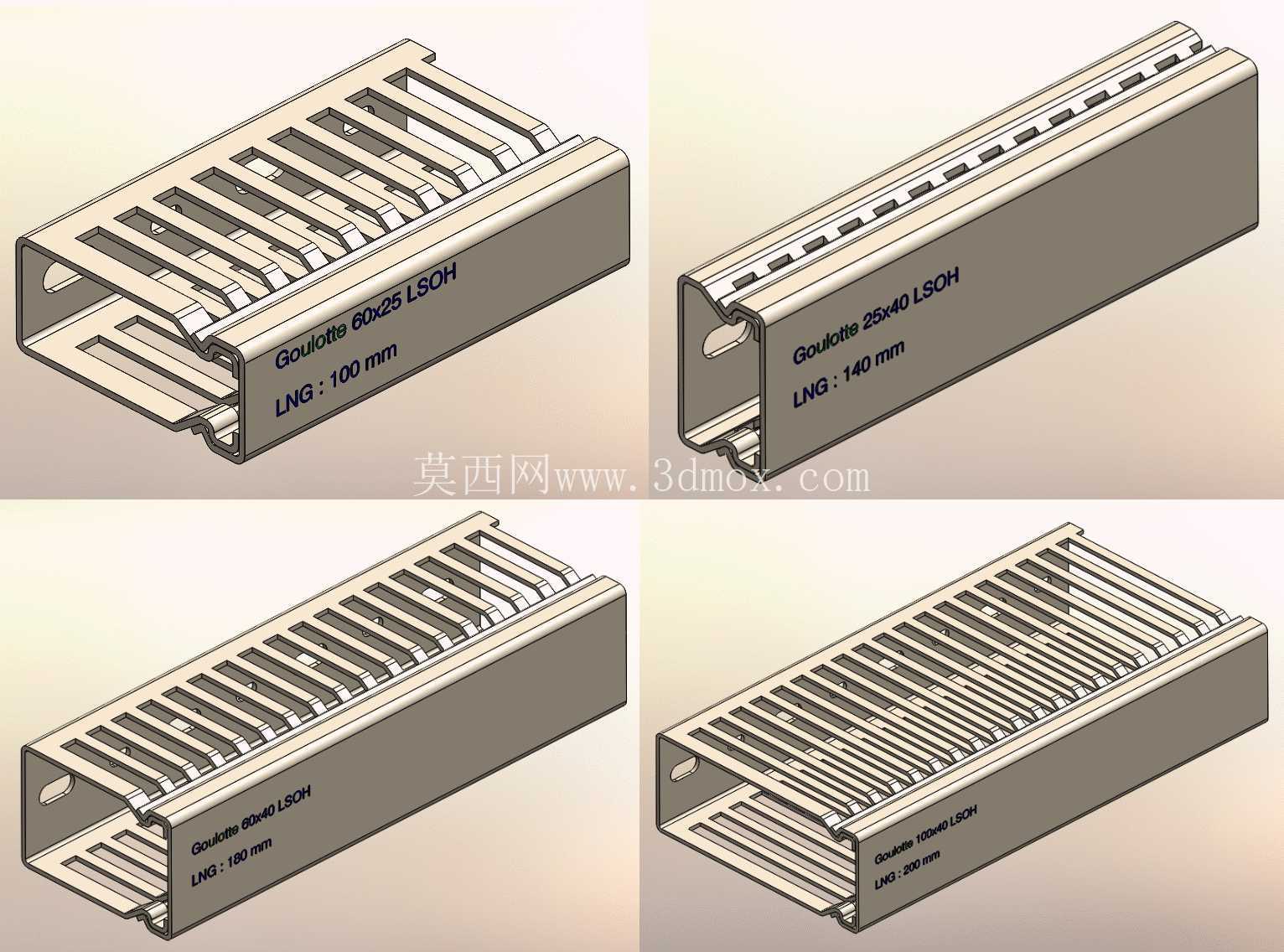

　　槽体采用侧壁栅格开孔的结构设计，栅格的间距经过适配常规电控布线的出线需求设置，单根或多股线缆可直接从对应位置的栅格缺口引出至接线端子端，无需额外在槽体上开孔裁切，适配现场灵活布线的需求；槽体的侧边与底座采用一体化弯折成型的结构，整体刚性满足柜内安装后的承重需求，即使槽内满布多股粗径动力线缆，也不会出现槽体变形、侧壁外扩的情况，保证长期使用的结构稳定性。设计阶段针对不同安装空间的适配性做了全规格覆盖，包含25x40、60x25、60x40、80x40、100x40等多种高宽尺寸，对应长度覆盖100mm、140mm、200mm等常规段长，同时参数化的建模逻辑支持快速调整槽体的宽度、高度、长度以及栅格间距参数，可快速生成适配特殊安装空间的非标槽体模型，无需从零开始绘制结构，大幅提升电控布线三维布局的设计效率。从安装边界来看，这类槽体的底座预留了标准的安装孔位，可适配M4、M5规格的自攻螺丝或柜内安装卡扣，安装时仅需在柜内安装板对应位置定位孔位，即可完成槽体的固定，槽体之间可通过标准对接件实现拼接，长距离布线时可按需延伸槽体长度，拼接处的缝隙控制在1mm以内，不会出现线缆卡入拼接缝的问题。槽体的栅格边缘做了圆角钝化处理，避免线缆引出时栅格锐边割破线缆绝缘层，降低布线过程中的绝缘破损风险，适配多股软线、单股硬线等不同类型的电控线缆布线需求。

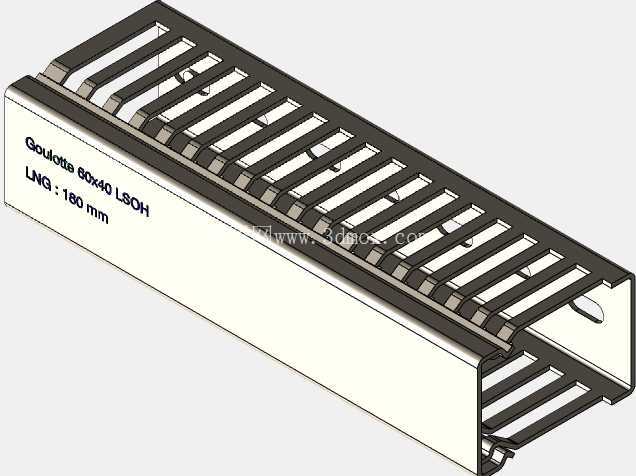

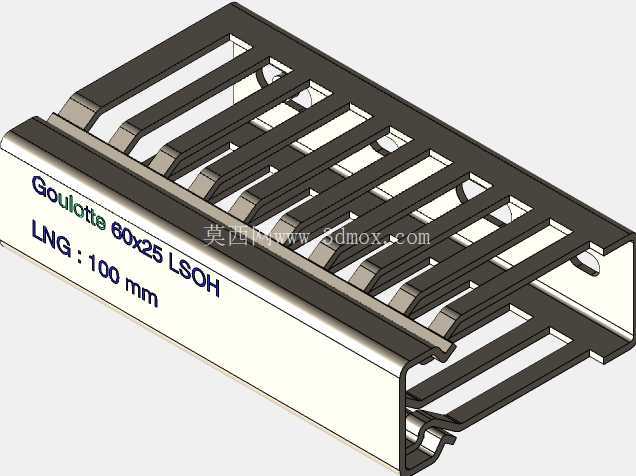

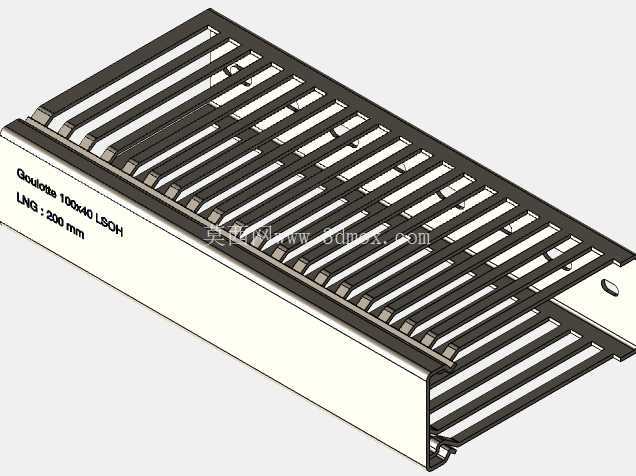

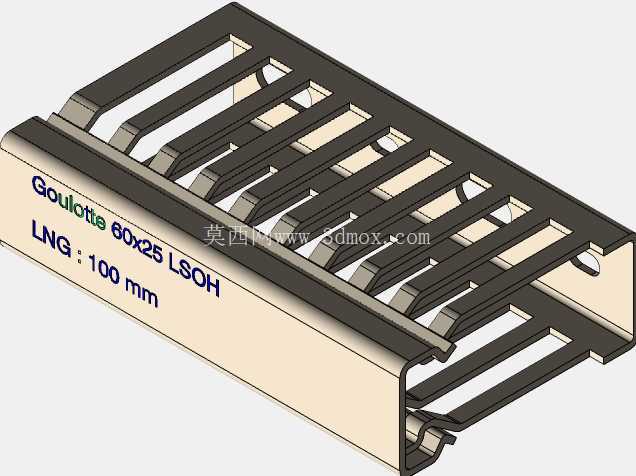

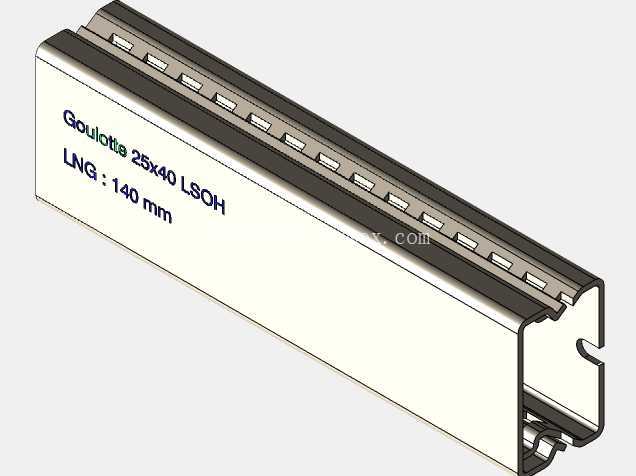

　　在三维建模过程中，槽体的壁厚按照行业通用的PVC线槽成型标准设置，既保证注塑成型时的材料流动性，也兼顾成品的结构韧性，安装时槽盖与槽体的卡扣配合量经过反复校核，扣合后不会出现松脱，同时后期检修掀开槽盖时无需借助专用工具，徒手即可完成操作，兼顾安装可靠性与维护便捷性。针对不同布线容量的需求，小规格25x40的槽体适配信号线缆、小功率控制线缆的细径线束布线，多用于柜内端子排附近的短线束规整；60x25、60x40规格的槽体适配中等功率的动力线与控制线混合布线，是常规控制柜内最常用的规格；80x40、100x40的大规格槽体适配主回路大线径动力线缆的集中布线，多用于柜内主进线位置的线缆规整。

　　不同规格的槽体栅格开孔尺寸也做了对应匹配，小规格槽体的栅格宽度适配小线径线缆的引出，大规格槽体的栅格宽度相应加大，满足粗线缆从槽体侧壁引出的需求，避免引出时线缆过度弯折损伤线芯。在实际电控柜三维布局设计中，这类参数化线槽模型可直接导入装配环境，根据柜内布线路径快速调整长度与安装位置，提前预判布线空间是否充足，避免生产装配阶段出现槽体与其他电气元件干涉、布线空间不足的问题，同时可通过模型统计不同规格槽体的用量，为物料采购提供精准的数量参考，减少物料浪费与缺件待工的情况。
