L298N步进电机驱动控制模块结构设计

　　在小型自动化设备、创客开发项目、教学实验平台以及小型数控运动机构的搭建过程中，电机驱动模块是连接主控单元与执行电机的核心桥梁，L298N这类驱动模块凭借成熟的电路架构、稳定的负载能力，成为小功率直流电机、两相四线步进电机控制场景中应用极广的部件。从实际工程应用的角度看，这类驱动模块的三维结构设计，需要同时兼顾电路散热需求、接线操作便利性、安装固定兼容性以及生产装配的工艺合理性，不能仅停留在电路原理的复刻层面。

　　该驱动模块的核心功能是接收主控端输出的弱电平控制信号，通过内部H桥电路将信号放大为足以驱动电机运转的功率输出，可同时支持两路直流电机的正反转、调速控制，也可通过输出端口的逻辑配置，驱动单台两相步进电机实现整步或半步运转，适配小型智能小车传动、3D打印机送料机构、小型机械臂关节驱动、教学演示平台运动单元等多种对成本敏感、负载功率不大的应用场景。在实际选型使用中，这类模块的输出持续电流通常可达到2A每通道，峰值电流可支撑短时3A的负载冲击，能够满足绝大多数小型直流减速电机、42规格以下步进电机的驱动需求，避免主控IO口直接驱动电机时出现的电流不足、芯片烧毁问题。

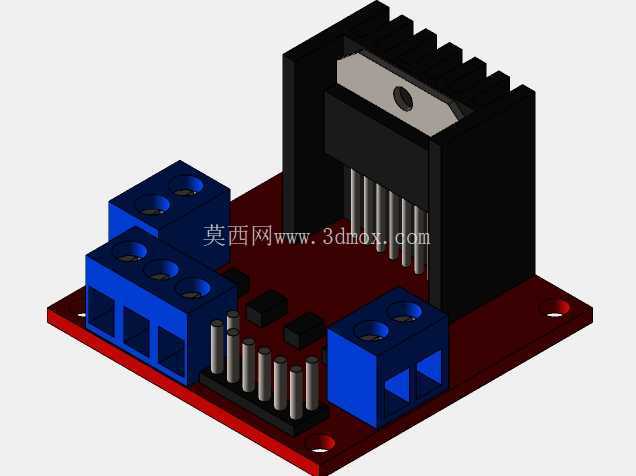

　　从结构设计思路来看，模块整体采用红色玻纤PCB作为承载基底，所有元器件按照功率回路与信号回路分区布局：大尺寸黑色铝制散热片垂直布置在PCB板中后区域，直接贴合在核心功率芯片表面，通过多道平行散热鳍片增大与空气的接触面积，在模块持续带载工作时，可快速将功率芯片产生的热量传导散发，避免芯片因过热触发过温保护甚至烧毁。散热片的安装位置特意避开了前后的接线端口，不会对接线操作造成遮挡，同时其高度经过严格控制，不会超出常规电子模块堆叠安装的高度限制，适配多层安装的紧凑设备内部空间。

　　接线端口的布局充分考虑了现场接线的操作习惯：三个大电流蓝色螺丝接线端子分别布置在PCB板的左侧与前侧，其中两个端子对应电机输出通道，一个端子对应外部电源输入，每个端子都预留了足够的导线插入空间，螺丝锁紧结构可适配0.5-2.5平方毫米的多股铜芯导线，确保大电流回路的连接可靠性，避免接触电阻过大导致的端子发热问题。PCB板后侧布置的单排排针作为信号输入端口，排针间距采用标准2.54mm间距，可直接插接杜邦线与常见的Arduino、STM32等主控板连接，也可根据需求焊接直插导线，适配不同的接线方式。

　　模块的安装边界设计充分考虑了通用兼容性：PCB板四个角预留了标准3mm直径的安装孔，孔位间距符合小型电子模块的通用安装尺寸，既可以通过铜柱配合螺丝固定在设备的绝缘安装板上，也可以利用背胶魔术贴、尼龙扎带固定在紧凑的设备腔体内，安装孔边缘做了开窗处理，避免螺丝拧紧时造成PCB线路短路。整个模块的外形轮廓方正，除散热片外所有元器件的高度均控制在10mm以内，散热片最高处距离PCB板面的高度不超过35mm，在设备内部布局时，可准确预估其占用的空间体积，避免与周边其他元器件、结构件产生干涉。

　　在细节设计上，板载的功率元件与信号元件之间预留了足够的安全爬电距离，大电流回路的走线宽度经过加宽处理，降低大电流通过时的线路压降；板上预留的指示灯安装位可直观显示电源状态与通道工作状态，方便调试阶段快速排查故障。蓝色接线端子的顶部设计了防滑凹槽，在拧紧接线螺丝时可稳定端子位置，不会出现端子歪斜导致的导线接触不良问题。整个模块的结构设计没有冗余的装饰性结构，所有外形特征都服务于功能实现与安装使用的便利性，完全贴合工业级小功率驱动模块的实用设计导向，在三维建模过程中，每一处结构尺寸都与实际量产模块的参数保持一致，可直接用于设备整体的装配干涉检查、安装布局模拟，为整机设计提供准确的结构参考。
