CNC3D打印机内嵌轴承塑料V型皮带轮

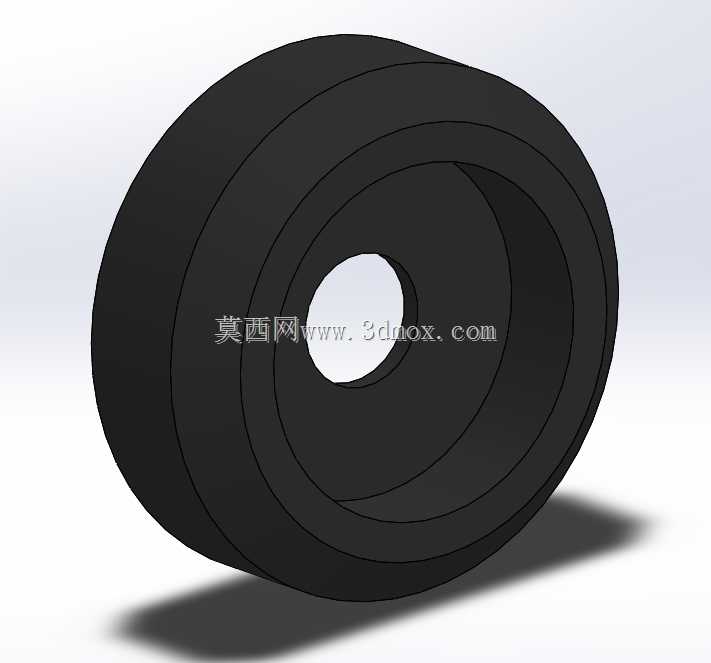

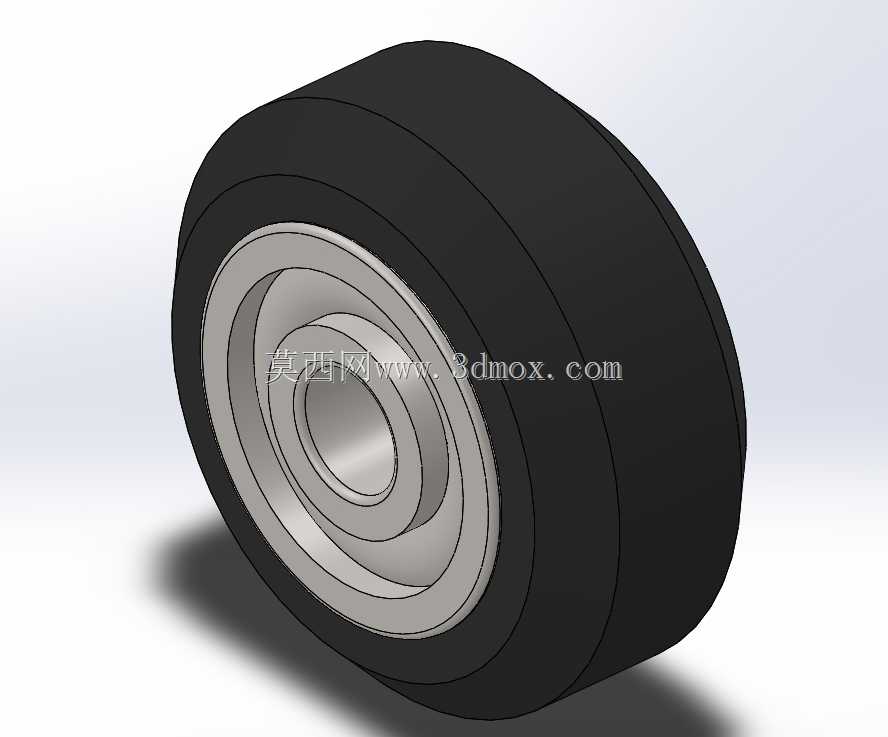

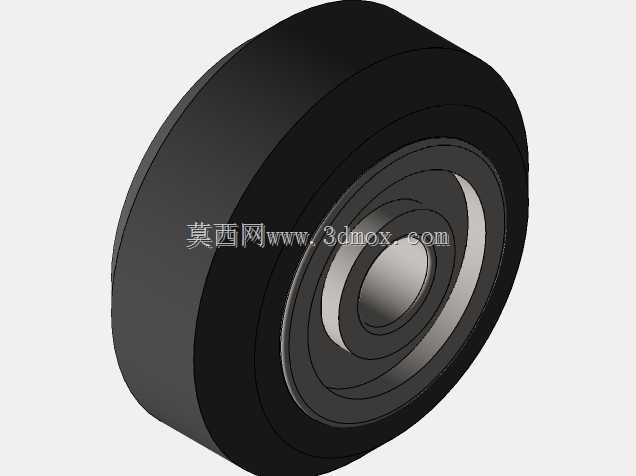

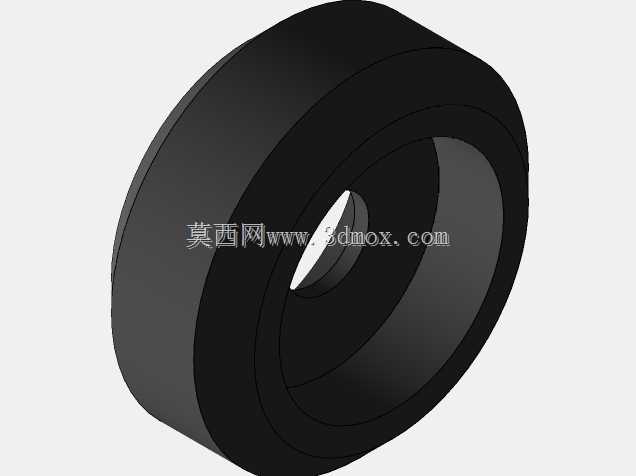

　　桌面级CNC与FDM3D打印机的运动轴传动场景中，这类内嵌轴承的塑料V型皮带轮是X/Y轴同步带传动的核心执行件，区别于传统金属带轮需要额外压装轴承、加装轴套的装配流程，该部件直接将标准625轴承嵌入轮体注塑型腔，装配时仅需穿入固定轴即可完成安装，大幅减少小型设备的装配工序与零件数量。从实际使用场景来看，这类带轮主要适配GT2同步带的V型啮合面，轮槽的角度经过反复调校，既保证皮带嵌入后不会出现轴向窜动，又能避免槽角过窄导致皮带侧边过度磨损，在3D打印机高速往复运动的工况下，轮体采用的改性POM材质具备自润滑特性，长时间运行不会产生金属带轮与橡胶皮带摩擦的异响，同时自重仅为同尺寸铝合金带轮的三分之一，能有效降低运动轴的惯量，

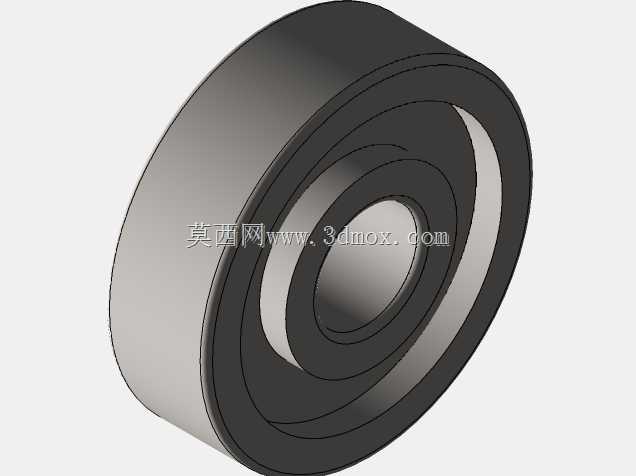

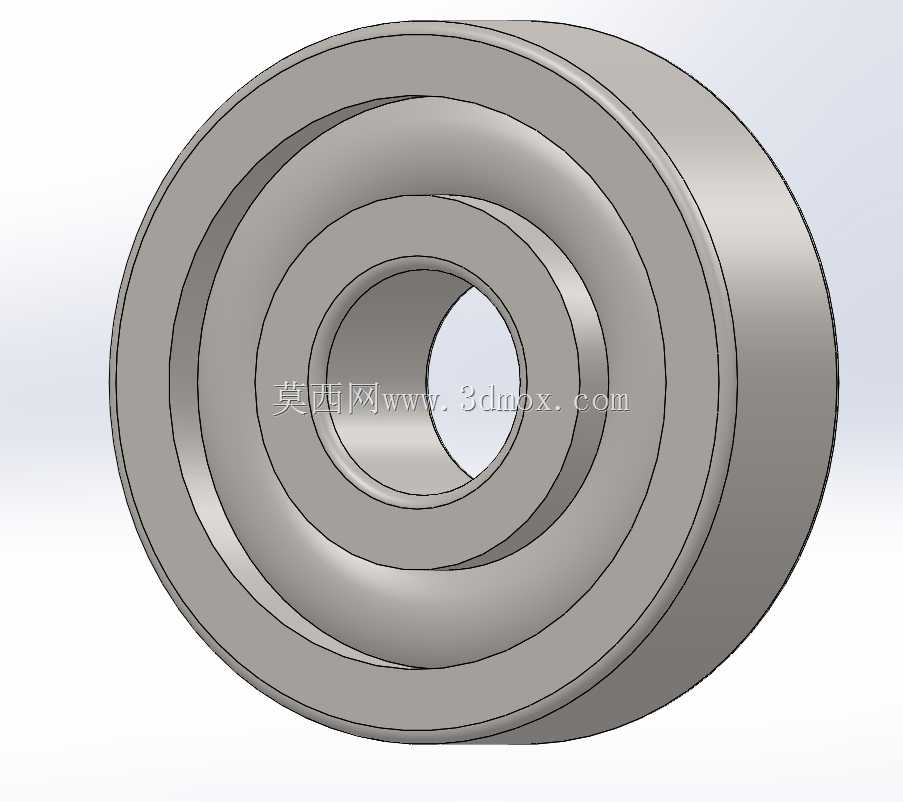

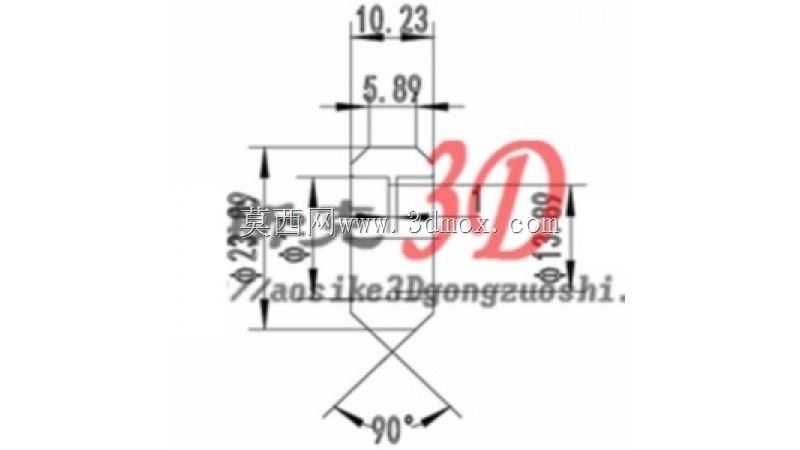

　　提升打印头高速移动时的响应速度。设计过程中首先要匹配zz625轴承的外径公差，轴承安装位的注塑尺寸预留了0.02mm的过盈量，常温下压入后不会出现轴承外圈跟转的问题，同时轮体的轮毂部分做了加厚处理，避免皮带张紧力过大导致轮体变形，轮缘两侧的挡边高度高出皮带啮合面1.2mm，即使设备运行过程中皮带出现轻微跳动，也不会发生脱带故障。从安装边界来看，该带轮的总厚度控制在10mm以内，适配2020铝型材框架的安装间距，中心孔与轴承内孔保持同轴度0.01mm的精度要求，安装到5mm直径的固定轴上后，径向跳动量控制在0.05mm以内，保证皮带传动过程中张力恒定，不会出现皮带松紧波动导致的打印层纹问题。不同于常规传动系统中带轮与轴承分体采购、

　　自行装配的模式，这类集成式带轮在设计阶段就完成了轴承与轮体的同轴度校验，省去了装配时的找正环节，对于小型自动化设备、桌面级CNC雕刻机的原型开发来说，能直接选用成熟的集成部件，缩短开发周期。轮体的外圆表面做了细微的磨砂处理，注塑成型后不需要额外的表面加工，塑料材质的阻尼特性还能吸收一部分皮带传动产生的振动，降低设备运行时的共振噪音，在长时间连续运行的工况下，塑料轮体的热膨胀系数与轴承钢材的膨胀量经过匹配设计，设备腔体内温度升高到60℃时，轴承安装位的过盈量依然保持在合理区间，不会出现轴承松动或者抱死的问题。实际选型时需要注意，这类带轮适配的皮带宽度为6mm，张紧力调整范围在15-25N之间，过大的张紧力会加速轴承磨损，

　　过小则会出现传动丢步的问题，轮体背面的平面可以加装同步轮挡片，通过顶丝固定在传动轴上时，不会因为顶丝的挤压力导致轮体开裂，轮毂位置的加强筋均匀分布在轴承安装位周围，既保证了结构强度，又不会额外增加轮体重量。在桌面级制造设备的轻量化设计趋势下，这类集成轴承的塑料传动件正在逐步替代传统的金属机加工部件，尤其是对于小批量生产的DIY设备、开源硬件项目来说，注塑成型的带轮成本仅为金属机加工件的十分之一，同时一致性更好，不需要逐个进行动平衡校正，装配完成后即可直接投入使用，大幅降低了小型设备的生产制造成本与装配调试难度。
