NEMA42规格步进电机结构设计

　　在桌面级数控装备与DIY制造设备的选型体系里，42规格步进电机始终是兼顾输出扭矩与安装空间的核心执行部件，这套三维结构完整还原了NEMA标准42机座步进电机的本体细节，可直接用于设备整机装配干涉校验、安装位结构匹配校核。从实际应用场景来看，这类电机广泛覆盖桌面FDM3D打印机的XYZ轴进给驱动、小型CNC雕刻机的轴系传动、桌面级点胶设备的位移执行、小型自动化送料机构的动力输出，甚至部分小型机械臂的关节驱动也会选用该规格电机，核心原因在于其机座尺寸的通用性极强，安装孔位遵循NEMA标准规范，不需要额外定制转接板就能适配市面上绝大多数标准安装支架、同步轮、联轴器等配套配件。

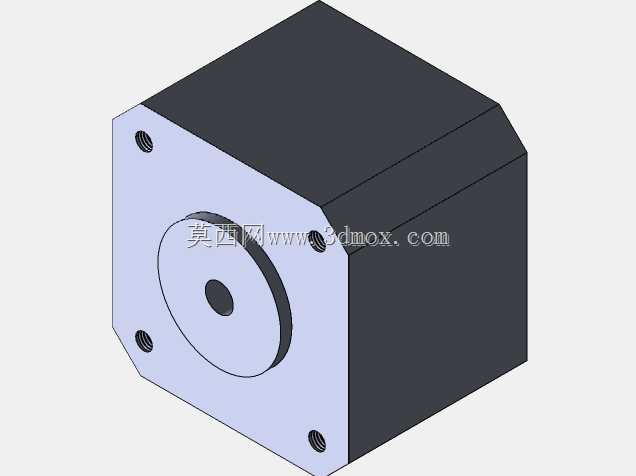

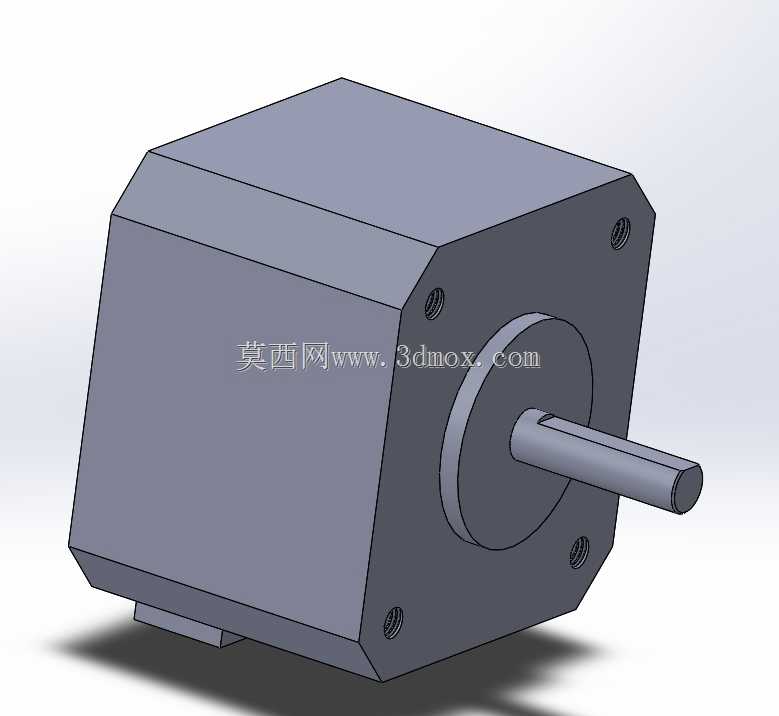

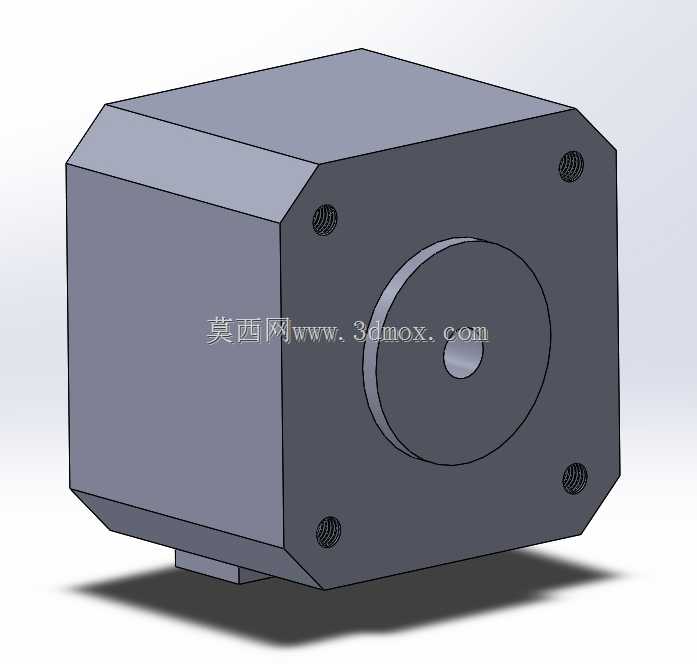

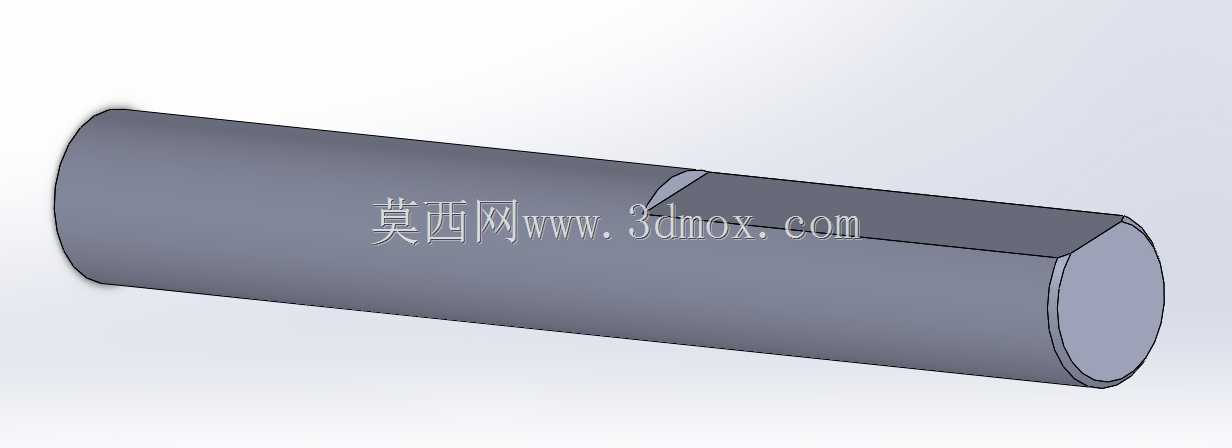

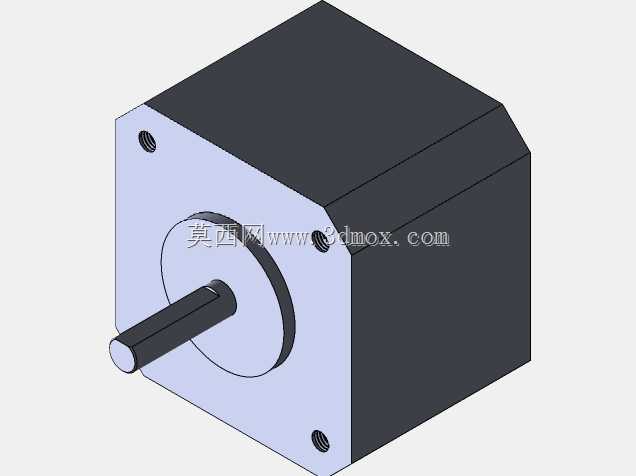

　　从结构设计思路来看，整个电机本体采用方型机座布局，四个安装孔分布在机座端面的四个角位，孔位间距严格遵循NEMA42标准的42mm孔距要求，机座本体的棱边做了微小的倒角处理，既避免加工过程中的锐边割伤问题，也能在装配时减少与相邻结构件的剐蹭干涉。输出轴采用单出轴D型切边设计，这种设计相比光轴结构，能大幅提升与联轴器、同步轮的周向固定可靠性，避免大扭矩输出时出现轴孔打滑的问题，轴伸长度经过适配优化，既可以搭配标准弹性联轴器连接滚珠丝杠，也能直接安装同步带轮做带传动输出，不需要额外加工轴段。机座端面的四个固定螺丝采用沉头孔设计，装配后螺丝端面不会突出机座表面，能保证电机安装时与安装板完全贴合，不会因为螺丝突出导致安装倾斜，影响轴系的同轴度。

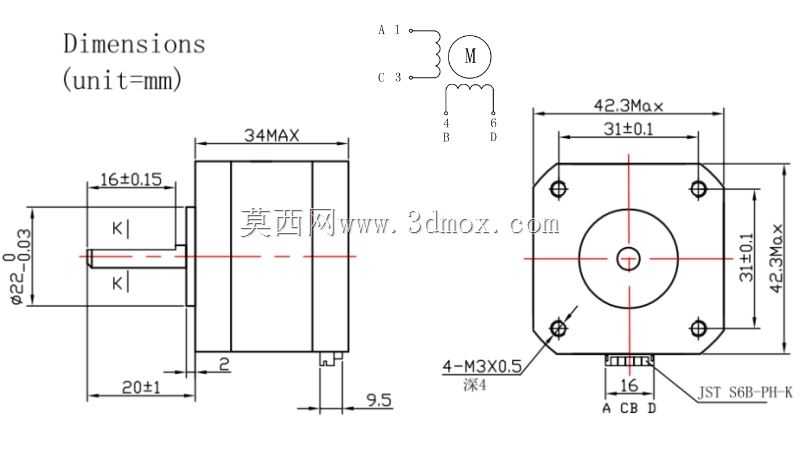

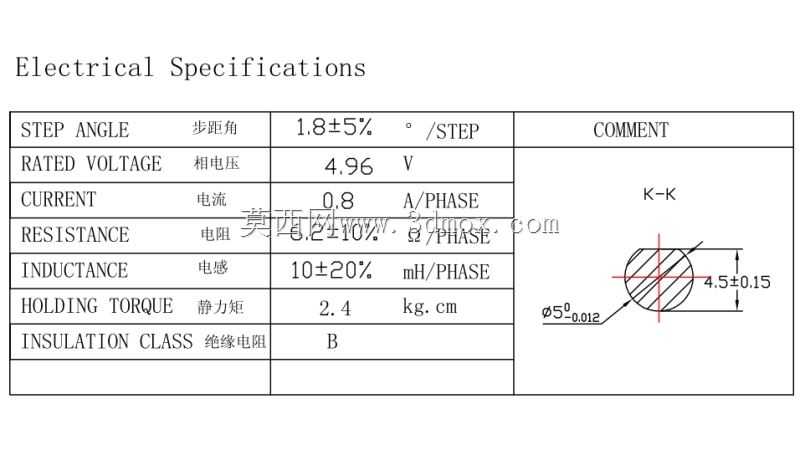

　　从安装边界尺寸来看，机座主体的截面尺寸为42mm×42mm，机身长度适配1.7A电流规格的绕组参数，整体径向尺寸控制紧凑，不会占用过多的设备内部安装空间，在做设备结构排布时，只需要预留出机座本体的方形安装空间，加上尾部出线的弯折半径，就能完成电机位的空间预留，不需要额外预留过多的冗余空间。输出轴的直径采用该规格电机的通用标准尺寸，适配市面上绝大多数内径匹配的传动配件，不需要单独定制传动连接件，能大幅降低设备的配件采购成本与装配调试难度。

　　从功能特性层面来看，该结构还原了步进电机的本体刚性特征，机座采用拉伸铝壳的结构形态，既保证了整体结构强度，能承受轴系传动带来的径向载荷与轴向窜动，也具备不错的散热能力，在持续运行过程中，绕组产生的热量可以通过铝质机座快速散发到周边空气中，避免长时间运行出现过热退磁的问题。端盖部分的结构与机座完全贴合，轴承位的同轴度在建模时做了严格的公差约束，能保证输出轴转动时的径向跳动控制在合理范围内，在做高精度进给传动时，不会因为轴系跳动导致传动精度下降。

　　在做整机结构设计时，用这套三维模型可以直接在装配环境里做干涉检查，比如电机安装后与周边的型材框架、走线槽、传动部件是否存在空间冲突，输出轴搭配不同长度的联轴器时，与丝杠支座的间距是否合理，电机尾部的出线空间是否足够，会不会被其他结构件压住线材。对于做小型数控设备改装的从业者来说，这套模型也可以用来核对安装孔位是否匹配现有设备的电机安装板，不需要反复测量实物尺寸就能完成改装方案的结构设计，大幅减少设计阶段的实物测量工作量，也能避免因为尺寸测量误差导致的配件加工报废问题。

　　不同于简化版的电机示意模型，这套结构完整还原了电机本体的所有外部细节，包括机座表面的安装孔位、输出轴的D型切边、端盖的合模缝位置、尾部出线的结构形态，在做设备渲染展示、装配工艺模拟时，能更贴近真实的装配效果，不会因为模型过度简化导致展示效果失真。在选型匹配阶段，也可以通过模型的尺寸参数，快速核对该电机是否能适配目标设备的安装空间，比如在做紧凑型3D打印机设计时，需要严格控制X轴电机的突出尺寸，避免打印过程中电机与打印平台发生碰撞，通过三维模型的空间剖切测量，就能提前预判碰撞风险，优化安装板的固定位置，不需要等到实物装配时才发现结构冲突。
