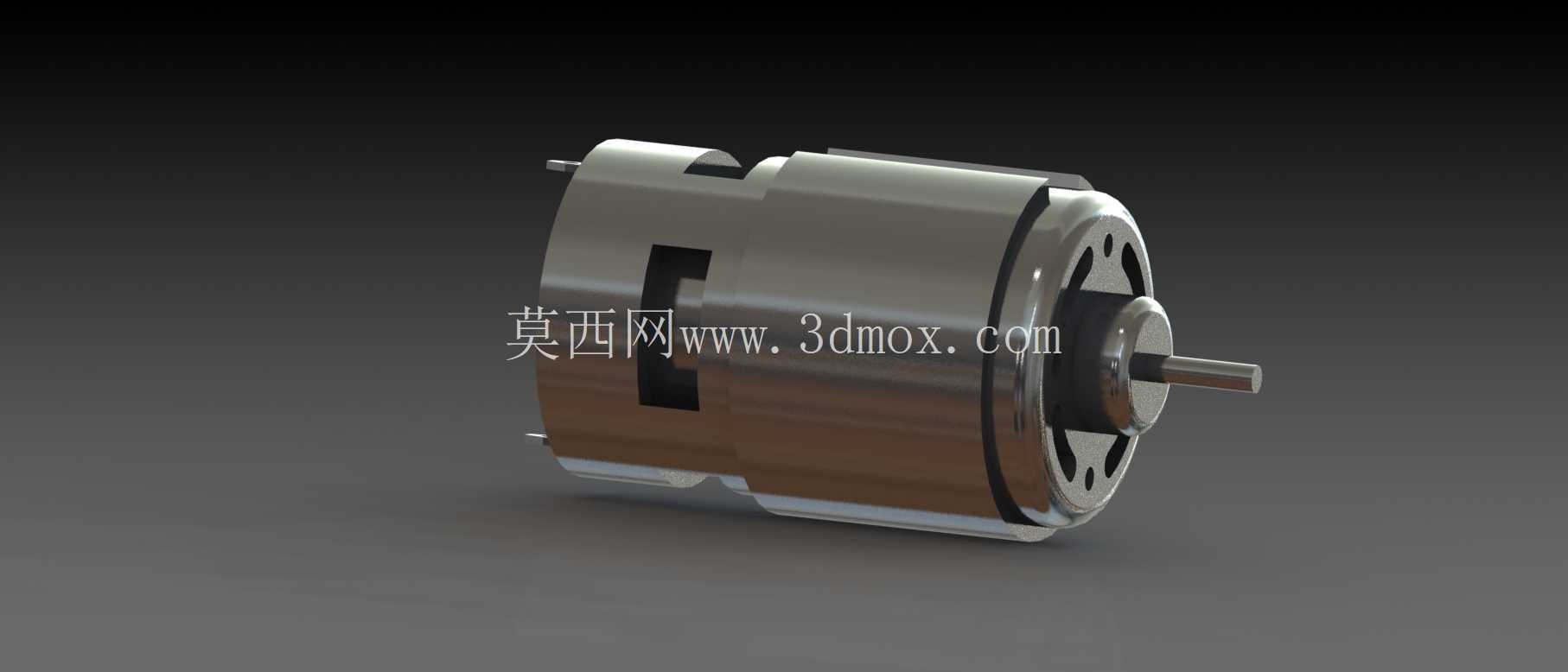

DC XD-775有刷滚珠轴承直流电机结构

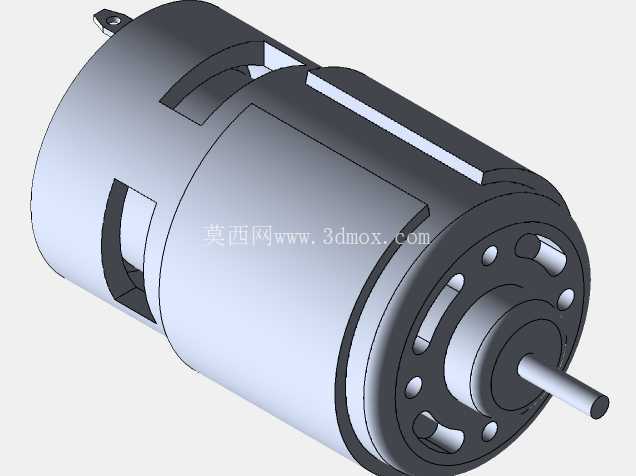

　　这款有刷直流电机的三维结构还原，完全围绕小型动力输出场景的实际安装与使用需求搭建，日常做小型设备动力选型、非标传动结构适配时，这类小体积高转速电机的出场率极高，从桌面级小型加工机具、家用小型电器动力模组，到航模、小型代步工具的辅助动力单元，再到自动化设备里的小型执行端驱动，都能见到同规格电机的应用身影。做结构设计时最先要卡准的就是安装边界，这款电机的机壳采用圆柱直筒构型，输出轴从端盖中心同轴伸出，端盖上预留的安装孔位完全匹配常规775规格电机的通用安装尺寸，不管是卡在设备预设的圆柱形安装仓内，还是通过端盖孔位锁付在安装支架上，都能保证同轴度不偏移，不会出现输出轴与传动部件别劲的问题。

　　从内部结构的还原逻辑来看，建模时优先保证了双滚珠轴承的装配位置精度，前后轴承分别嵌装在机壳尾部与前端盖的轴承位内，过盈配合的公差带完全按照实际生产的装配要求设定，既保证转子转动时的径向跳动控制在合理范围内，也能承受一定的轴向负载，相比含油轴承结构，双滚珠轴承的配置能让电机在高转速工况下保持更低的运行噪音，同时大幅提升连续运转的使用寿命，适合需要长时间稳定输出动力的使用场景。电机的换向器与碳刷结构也做了完整还原，碳刷架的安装位置、弹簧压片的弹力行程都按照实际零件的尺寸做了等比例复刻，做结构验证时可以直接模拟碳刷磨损后的行程余量，判断日常维护时的碳刷更换空间是否足够，不用再单独拆件测量。

　　机壳表面的散热槽结构也没有省略，建模时按照实际冲压成型的壳体结构做了等厚处理，槽道的走向刚好对应内部转子的气流走向，电机运转时转子带动的气流可以顺着槽道将绕组产生的热量带出，避免长时间高负载运行时出现过热退磁的问题。输出轴的轴径、扁位位置都严格匹配通用775电机的输出端尺寸，不管是装配齿轮、同步带轮还是联轴器，都能直接套用标准传动件的安装尺寸，不用额外做轴的二次加工。做选型适配时，这款电机的12V与24V两种供电规格对应的输出扭矩、空载转速区间，都可以通过三维模型的结构尺寸做初步核算，比如绕组的槽满率、磁钢的厚度与充磁方向，都能在模型里直观查看，方便工程师根据实际负载需求判断是否匹配工况。

　　很多刚接触小型动力选型的工程师容易忽略电机的出线端位置，这款模型里出线口的位置、护线套的尺寸都做了准确还原，在做设备整体布线时可以提前预留出线空间，避免装配时出现线材被机壳压破、或者出线角度与设备结构干涉的问题。另外机壳与端盖的扣合结构也做了细节还原，扣点的位置、扣合深度都和实际量产零件一致，做装配工艺验证时可以模拟端盖压装的行程，判断压装时是否会碰到内部绕组或者碳刷架，提前规避生产时的装配不良问题。在小型自动化设备的设计里，这类电机经常用来做小型输送带的驱动、小型执行机构的动力源，模型的安装基准面完全按照实际零件的定位基准设定，导入装配体后可以直接和安装支架、传动部件做配合约束，不用反复调整基准位置，能节省不少建模时的对齐时间。针对爱好者做小型DIY项目的场景，这个模型的尺寸精度也足够支撑3D打印安装支架的设计，不管是做卡箍式固定还是法兰式固定，都能直接从模型里提取安装尺寸，打印出来的支架不用反复修配就能直接装上电机。
