28BYJ-48型减速步进电机结构设计

　　做小型自动化设备结构选型的时候，28BYJ-48这款减速步进电机几乎是绕不开的元件，从智能家电的风摆控制、小型云台的角度调节，到教学实验平台的位移驱动、3D打印机的辅助送料机构，甚至是小型阀门的开度控制场景里，都能见到它的身影。很多刚接触结构设计的工程师容易把它当成普通步进电机来做安装校核，实际上这款电机集成了齿轮减速组，输出扭矩、步距精度和普通直出轴步进电机有明显区别，建模的时候如果忽略了减速箱部分的壳体轮廓，很容易在装配时出现干涉问题。

　　从实际功能特性来看，这款电机属于永磁式减速步进电机，内置的多级齿轮减速结构把转子的高速低扭矩输出转化为低速大扭矩的轴端输出，不需要额外搭配外置减速箱就能直接驱动轻载回转机构，对于安装空间紧凑、负载不大的回转工位来说，能省掉不少传动结构的设计工作量。它的输出轴采用扁位结构，和配套的塑料摇臂、金属连杆装配的时候不需要额外做防转销设计，靠扁位的面接触就能传递额定扭矩，装配效率比光轴配合紧定螺钉的结构高很多，适合批量生产的小型消费类设备使用。

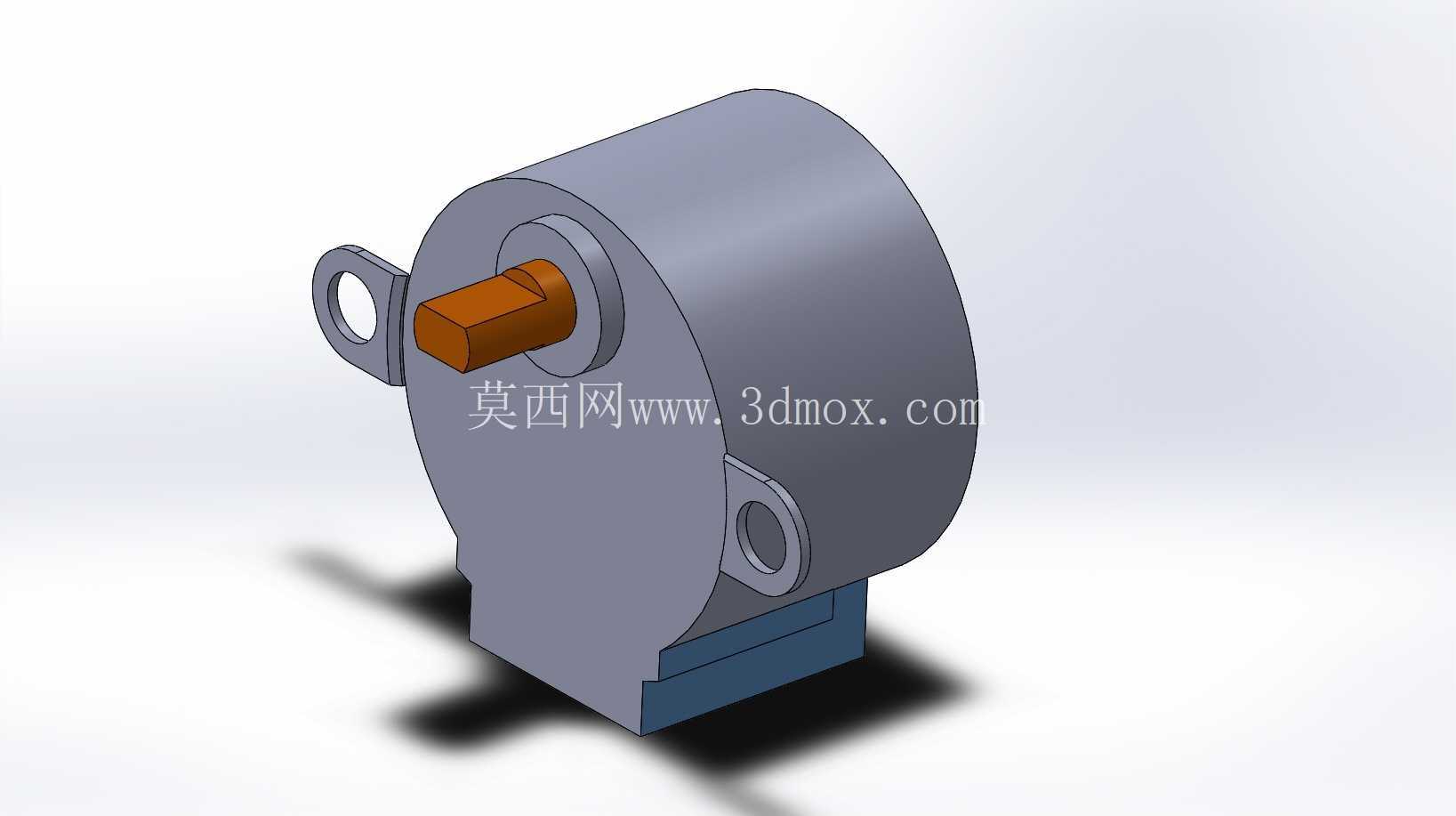

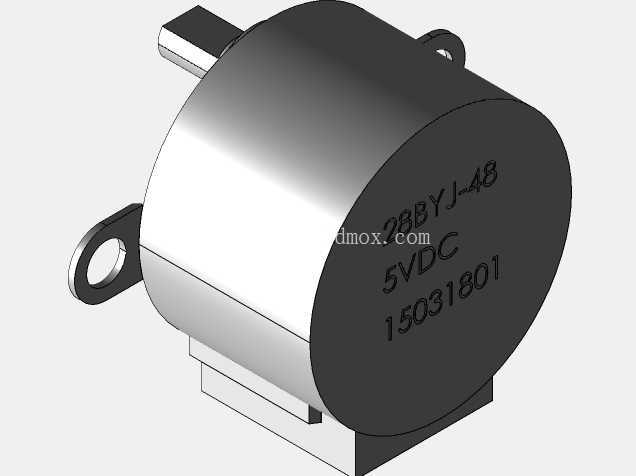

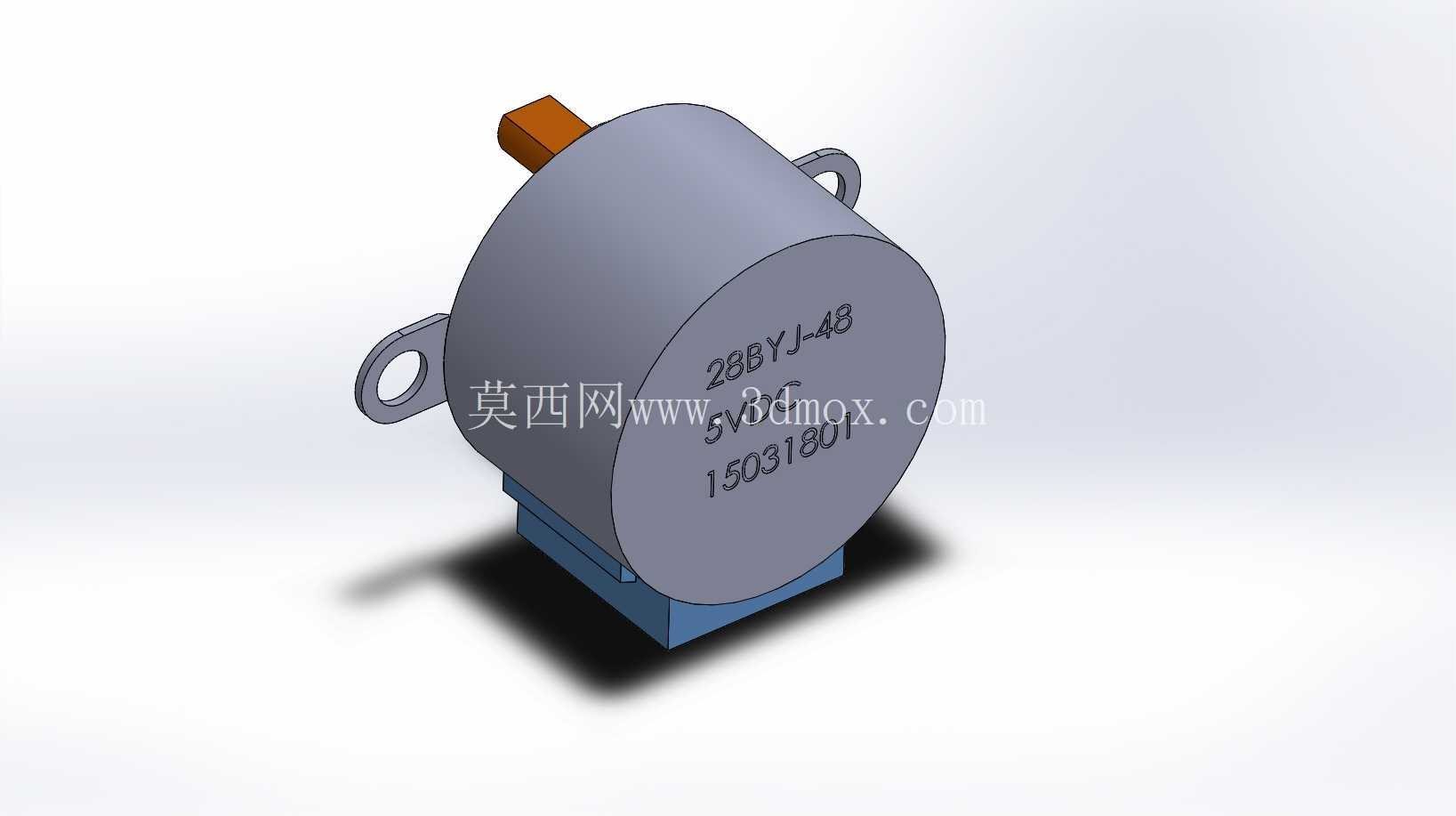

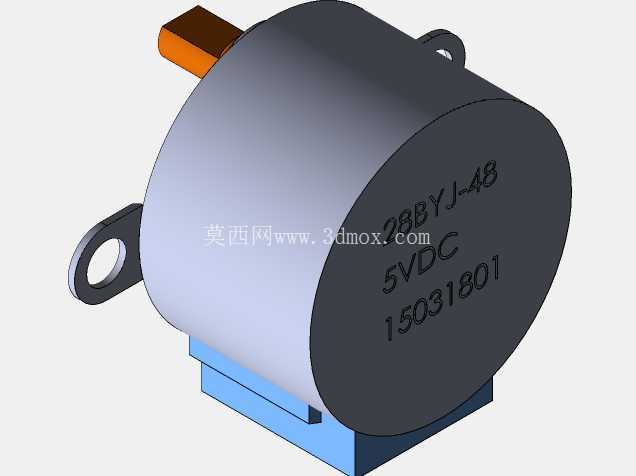

　　设计这款电机的三维模型时，首先要把安装边界作为核心约束条件来处理。电机主体的圆柱形壳体是最大的外轮廓，建模时要准确还原壳体的直径和轴向长度，两个带安装孔的固定耳是整个电机的安装基准，两个安装孔的中心距、孔位相对于输出轴的位置公差必须和实物一致，很多新手建模时容易把固定耳的厚度做薄，或者把安装孔的位置偏移0.5mm以上，实际打样装配的时候就会出现螺丝穿不进、电机和安装板贴合不严的问题。输出轴的伸出长度、扁位的尺寸和角度是建模的第二个关键点，轴端到安装面的距离直接决定了配套传动件的轴向位置，如果这个尺寸偏差超过0.3mm，就可能出现传动齿轮啮合间隙过大或者顶死的情况。底部的接线座部分也不能忽略，接线座的突出高度、引脚间距要准确还原，不然布线的时候会发现接线端子和旁边的结构件碰在一起，没有足够的空间插接线端子。

　　从实际应用的选型角度来说，这款电机的安装固定方式非常灵活，两个固定耳可以直接用M2或者M2.5的螺丝锁在安装板上，不需要额外设计电机抱座，对于厚度1-2mm的钣金安装板或者3D打印的安装支架来说，这种固定方式的强度完全足够承受额定负载下的反作用力。建模的时候还要注意壳体底部的台阶结构，很多实物的电机壳体底部有一圈定位凸台，对应的安装板上可以开一个和凸台间隙配合的定位孔，装配的时候不需要反复调整电机的同轴度，靠凸台和定位孔的配合就能快速找准输出轴的中心位置，减少装配时的调整时间。

　　在做整机结构布局的时候，要给电机的接线端留出足够的走线空间，不要把其他结构件紧贴着接线座布置，不然后期组装的时候插线会非常困难，维护的时候拆接线也容易扯断导线。另外要注意，这款电机的减速齿轮组是内置在壳体里的，建模的时候不需要把内部每一级齿轮都画出来，除非是做电机本身的传动分析，不然只要把外部的安装、配合轮廓做准确，就能满足整机装配、干涉检查的需求，能减少很多不必要的建模工作量。对于做小型自动化设备、智能硬件结构设计的工程师来说，准确还原这款电机的三维模型，能在设计阶段就排查掉大部分安装干涉、装配空间不足的问题，避免后期打样反复修改结构，缩短整个项目的研发周期。
