奇海6V直流蜗轮蜗杆减速电机结构

　　这款蜗轮蜗杆减速电机在小型自动化执行机构里应用十分广泛，常见于智能卫浴的翻盖驱动、小型物料输送线的从动辊驱动、桌面级小型变位机的回转驱动、实验室小型流体分配装置的动力输出端，还有不少DIY小型传动装置的爱好者也会选用这类结构紧凑的减速动力单元。从实际使用场景来看，这类低转速大扭矩的直流减速电机，不需要额外搭配减速结构就能直接接负载，省去了设计人员额外匹配传动副的工作量，尤其适合安装空间局促、对输出扭矩有明确要求但转速需求不高的场合。

　　从功能特性来看，蜗轮蜗杆结构自带反向自锁特性，也就是说输出端受到外力时不会反过来带动电机轴转动，这一点在需要位置保持的场合非常实用，比如小型翻板机构到位后不需要额外加抱闸或者锁止结构，就能避免负载因为重力或者外力出现移位，大幅简化了配套结构的设计复杂度。6V的供电电压适配多数小型低压控制场景，直接搭配常规的直流驱动板就能实现正反转控制，不需要复杂的高压供电回路，对嵌入式控制的小型设备十分友好。标称的空载转速对应输出端的回转速度，匹配多数低速执行机构的动作节奏，不会因为转速过快需要额外加调速环节，失速扭矩参数可以覆盖多数小型负载的驱动需求，不过实际选型时需要留足扭矩余量，毕竟堵转工况下的温升会直接影响电机的使用寿命。

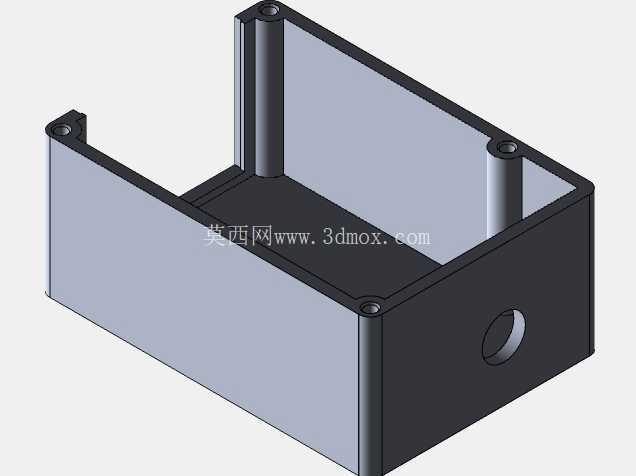

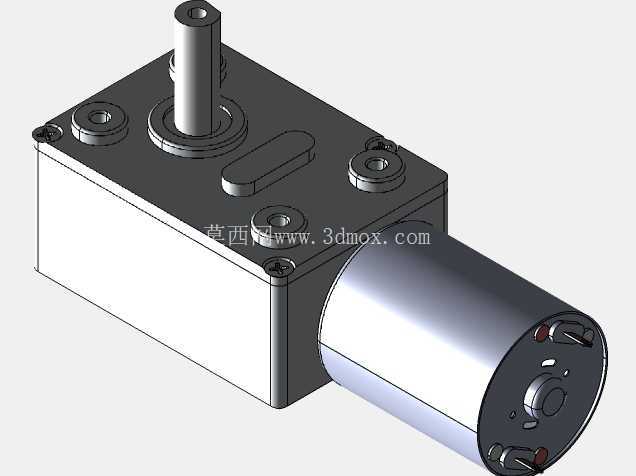

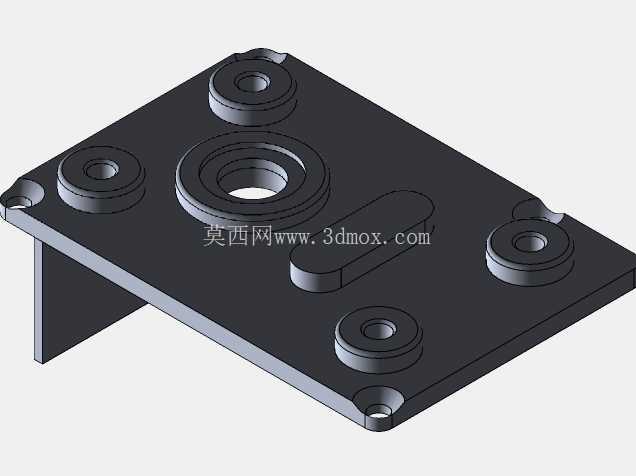

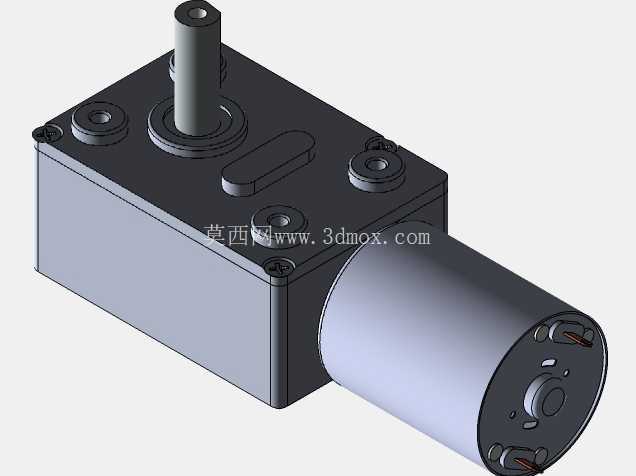

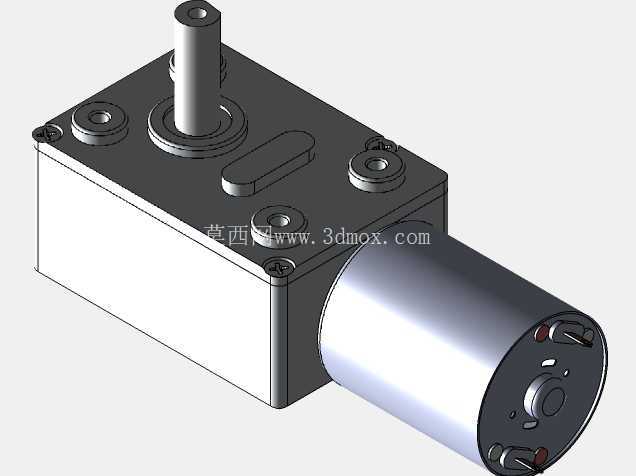

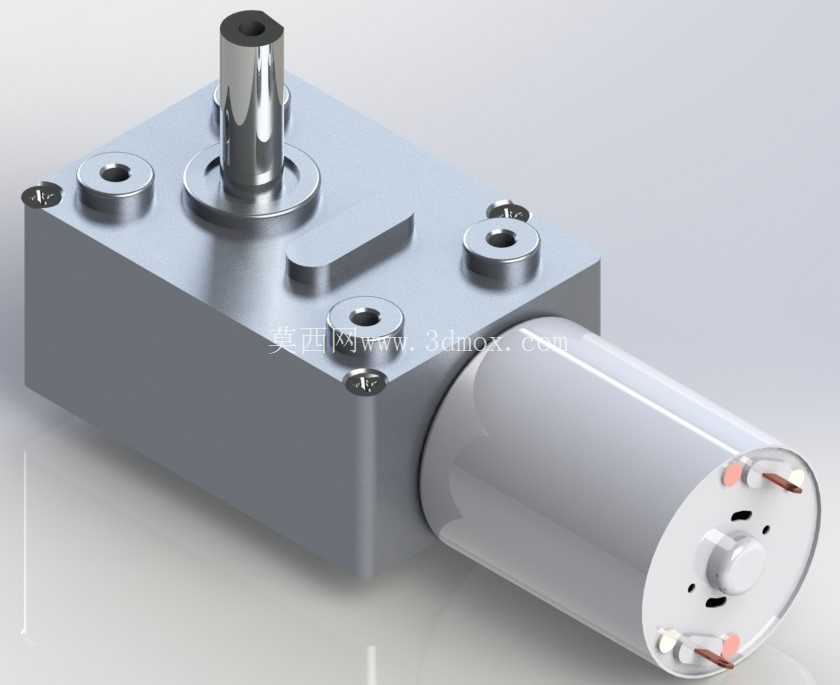

　　从设计思路上拆解，这款电机采用平行轴侧出的结构布局，电机本体和减速箱呈直角排布，输出轴和电机轴轴线垂直，这种布局最大的优势是可以在狭长的安装空间里布置动力单元，不需要沿电机轴向预留过长的安装尺寸。减速箱采用方形金属壳体，既可以作为齿轮组的容纳腔体，也直接承担安装基座的功能，壳体上预留的多个安装孔位分布在输出轴周边，安装时可以直接从正面穿螺丝固定到安装板上，不需要额外设计转接支架，输出轴采用单出轴的光轴带扁位结构，配套的传动件可以通过顶丝直接锁紧在扁位上，避免传动过程中出现轴和连接件的相对滑动，传递扭矩更可靠。

　　关于安装边界和外形尺寸，方形减速箱的安装面平整度有较高要求，安装时需要保证安装板的平面度，避免锁紧螺丝后壳体变形导致内部蜗轮蜗杆啮合间隙异常，出现卡滞或者磨损加剧的问题。输出轴的伸出长度需要和配套的传动件轮毂长度匹配，避免轴伸过长导致负载悬臂过大，给输出轴承带来额外的径向力，缩短轴承使用寿命。电机尾部的出线端需要预留足够的走线空间，不能让线材在安装后处于被挤压的状态，同时要注意接线时正负极对应转向需求，反向接线时电机转向翻转，蜗轮蜗杆结构反向传动时的效率会比正向更低，长时间反向带载需要额外关注温升情况。

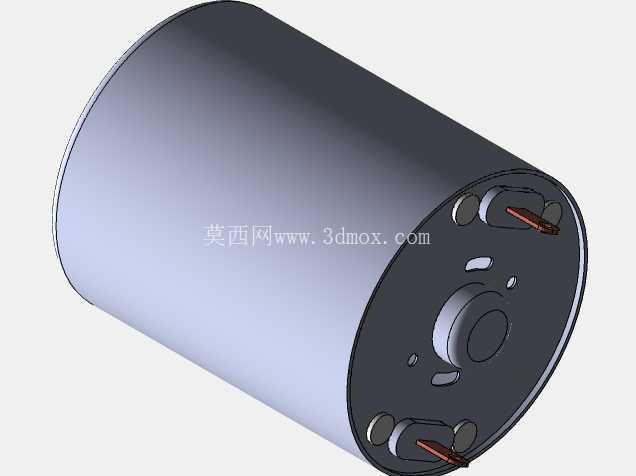

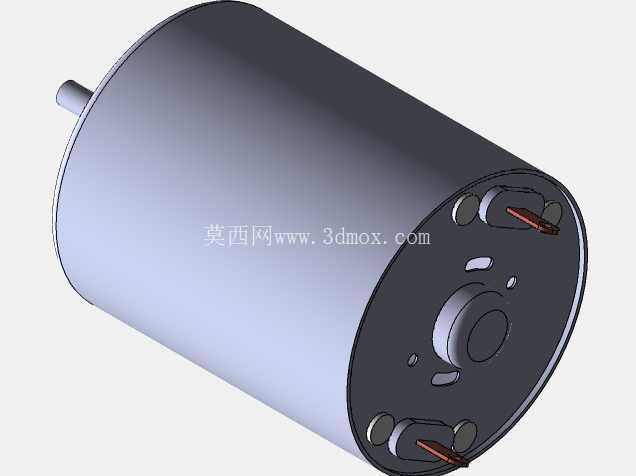

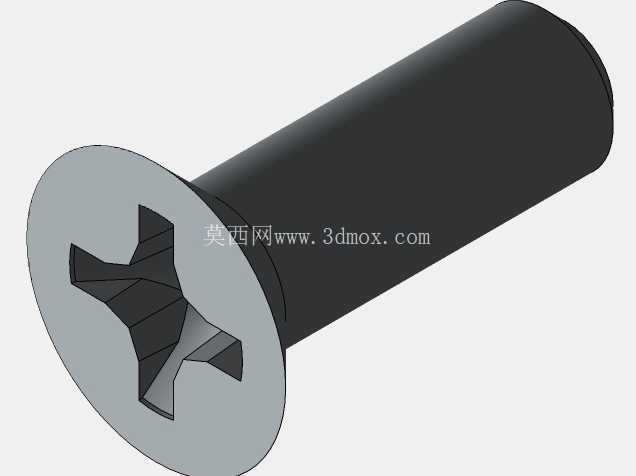

　　实际结构建模时，需要重点还原蜗轮蜗杆的啮合中心距、减速箱壳体的安装孔位坐标、输出轴的扁位尺寸和轴向定位尺寸，这些参数直接影响后续装配时的干涉检查和安装匹配度。内部的齿轮组传动比要和输出转速对应，建模时可以通过配合约束模拟齿轮啮合的传动关系，方便后续做运动仿真验证动作行程。壳体上的固定螺丝沉孔深度需要准确还原，避免实际装配时螺丝顶到内部齿轮造成卡滞。电机本体的外径和长度尺寸也要和减速箱的连接位匹配，保证电机端盖和减速箱壳体的配合面贴合到位，避免装配后出现同轴度偏差导致电机运行噪音过大。
