立式回转支撑轴承装配结构设计

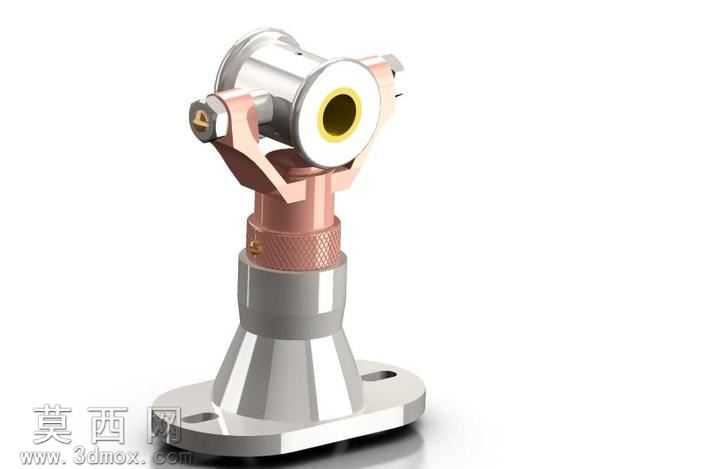

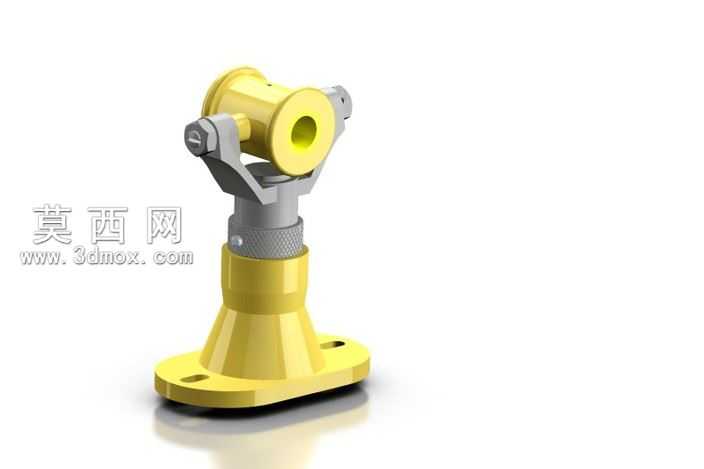

本作品为立式回转轴承装配三维模型，建模阶段采用自底向上的装配设计思路，先逐一完成底座、立柱支撑、回转套、铰接端盖、锁紧螺母等单个零件的参数化建模，再通过同轴、面重合、角度约束等装配关系完成整体组装，完整还原了回转轴承的实际装配逻辑与运动配合关系。渲染阶段采用工业产品常用的白模影棚布光方案，主光源从斜上方45度投射，搭配补光消除零件暗部死黑，添加柔和的地面反射效果突出金属零件的质感，同时通过景深效果弱化背景突出主体结构。材质设置上区分了不同零件的加工工艺特征：底座与下部支撑采用哑光银灰色金属材质模拟铸钢件的喷砂表面，中部锁紧螺母采用玫瑰金铜质材质模拟铜合金锁紧件的金属光泽，上部回转套内圈添加黄色耐磨衬套材质，铰接螺栓采用亮面不锈钢材质区分紧固件与主体结构，各零件材质区分清晰，便于直观识别不同部件的功能属性。结构设计上，底部采用带安装孔的法兰底座实现整体结构的设备固定，中部立柱设置滚花锁紧结构可调节支撑高度并锁止，上部回转套可绕水平轴实现角度回转，两侧铰接结构保证回转过程的同轴度与支撑强度，整体结构兼顾了固定支撑、高度调节、角度回转的多重功能，各配合部位的公差预留符合机械设计的常规要求，可直接用于教学演示、结构参考或二次设计开发，完整展现了回转类支撑轴承的典型结构组成与装配逻辑。
