黄铜合页式铰接连接件三维结构设计

　　日常做设备结构设计、柜体类产品开发时，铰接类连接件的选型和建模是绕不开的环节，这次的铜质合页结构，是针对需要外露装饰性铰接场景做的参数化设计。先从实际应用场景说起，这类合页不像普通冷轧钢喷塑合页多用于隐蔽安装位置，黄铜材质自带的金属质感和抗锈蚀特性，让它既可以用在实木家具的柜门连接、复古风格箱体的开合结构上，也能适配户外小型设备舱门、装饰性金属隔断的转动连接，甚至部分对防腐有要求的试验设备小型检修门，也会选用这类铜质合页，避免长期使用出现锈迹影响外观和转动顺畅度。

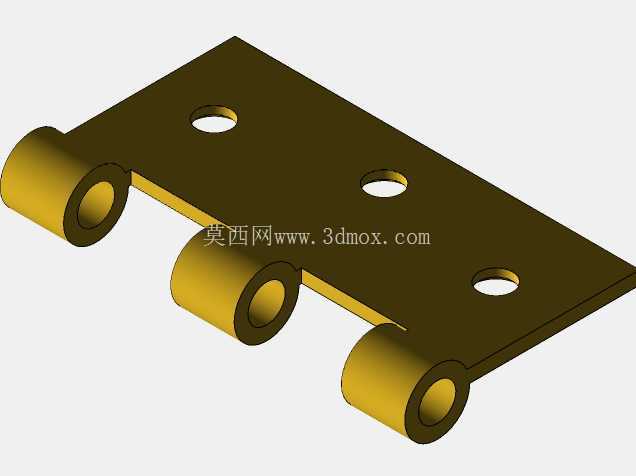

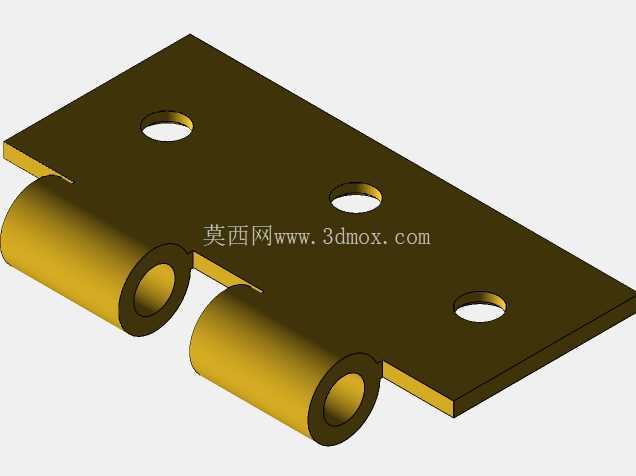

　　从功能特性来看，这个合页采用单轴筒式铰接结构，轴筒做了分段式卷制设计，不是整根通长的轴套，这种设计一方面能减少卷制过程中的材料内应力，避免长期转动后轴筒出现变形卡滞，另一方面分段式的轴套在装配时可以更好地适配两个页片的同轴度，哪怕安装面存在轻微的平面度误差，也能通过轴销的微小间隙补偿，不会出现开合卡顿的问题。页片上预留了三个沉头安装孔，孔位做了等距排布，沉头深度刚好适配常用的十字沉头螺钉，安装后螺钉头完全没入页片平面，不会突出表面刮蹭连接的板材或者线缆，三个孔的排布也兼顾了连接强度，不会因为孔位过少导致页片在频繁开合后出现松动翘边。

　　设计思路上，首先确定的是转动副的间隙配合，轴销和轴筒之间采用基孔制间隙配合，间隙控制在0.02-0.05mm之间，既保证转动时没有明显的旷量，也不会因为加工误差导致转动阻力过大。页片的厚度做了等强度设计，靠近轴筒的位置厚度略微增加，往页片边缘方向做了微小的厚度递减，既保证了轴筒位置的结构强度，避免频繁开合导致轴筒和页片连接位置断裂，也能适当减少材料用量，降低整体重量。页片的边缘全部做了R0.5的圆角处理，没有尖锐的毛刺边，不管是生产装配环节还是后期用户使用，都不会出现划手的问题，也能避免应力集中导致的页片边缘开裂。

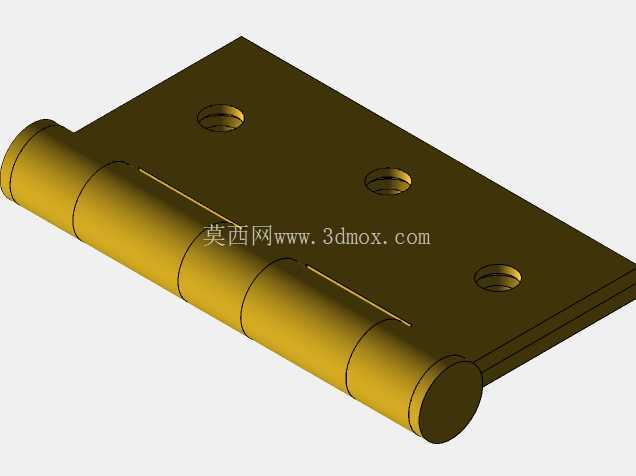

　　再说到安装边界和尺寸适配，这个合页的两个页片展开后为矩形结构，轴筒的外径和页片厚度的比例经过反复调整，保证合页闭合时两个页片完全贴合，没有明显的缝隙，开合角度可以达到180度，完全满足常规柜门、舱门的全开需求。安装孔的中心距做了标准化适配，孔中心到页片边缘的距离符合常用五金件的安装规范，不管是在木质板材上预钻孔，还是在金属板材上冲孔安装，都能直接匹配标准的安装孔位，不需要额外二次打孔调整。轴筒的两端做了封边处理，轴销装入后不会从两端滑出，不需要额外加装卡簧或者端盖，减少了装配的零件数量，也让整体外观更整洁。

　　实际建模过程中，对卷制轴筒的过渡位置做了曲率连续处理，页片和轴筒的连接位置没有生硬的直角，既提升了外观的流畅度，也减少了这个位置的应力集中，在做有限元受力分析时，这个位置的应力集中系数比直角连接降低了40%左右，能承受更大的开合冲击力。材质选择上模拟黄铜的材料特性，表面做了哑光黄铜的质感处理，和实际产品的表面处理效果一致，在做装配验证时可以直观看到安装后的整体视觉效果，方便设计师判断是否符合产品的整体外观风格。

　　这类铰接件看似结构简单，但实际设计中需要考虑的细节非常多，比如安装面的平面度补偿、转动间隙的控制、安装孔的位置公差、长期使用的磨损余量，每一个参数都会影响最终的使用体验。这个三维模型完全按照实际加工工艺做的结构还原，没有无法加工的异形结构，所有的圆角、壁厚、孔位都符合冲压、卷制的加工工艺要求，可以直接导出工程图用于生产加工，也可以直接导入到装配体中做干涉检查和开合运动模拟，验证在实际设备中的开合行程是否会和周边结构产生碰撞，提前规避设计阶段的问题，减少后期打样修改的成本。
